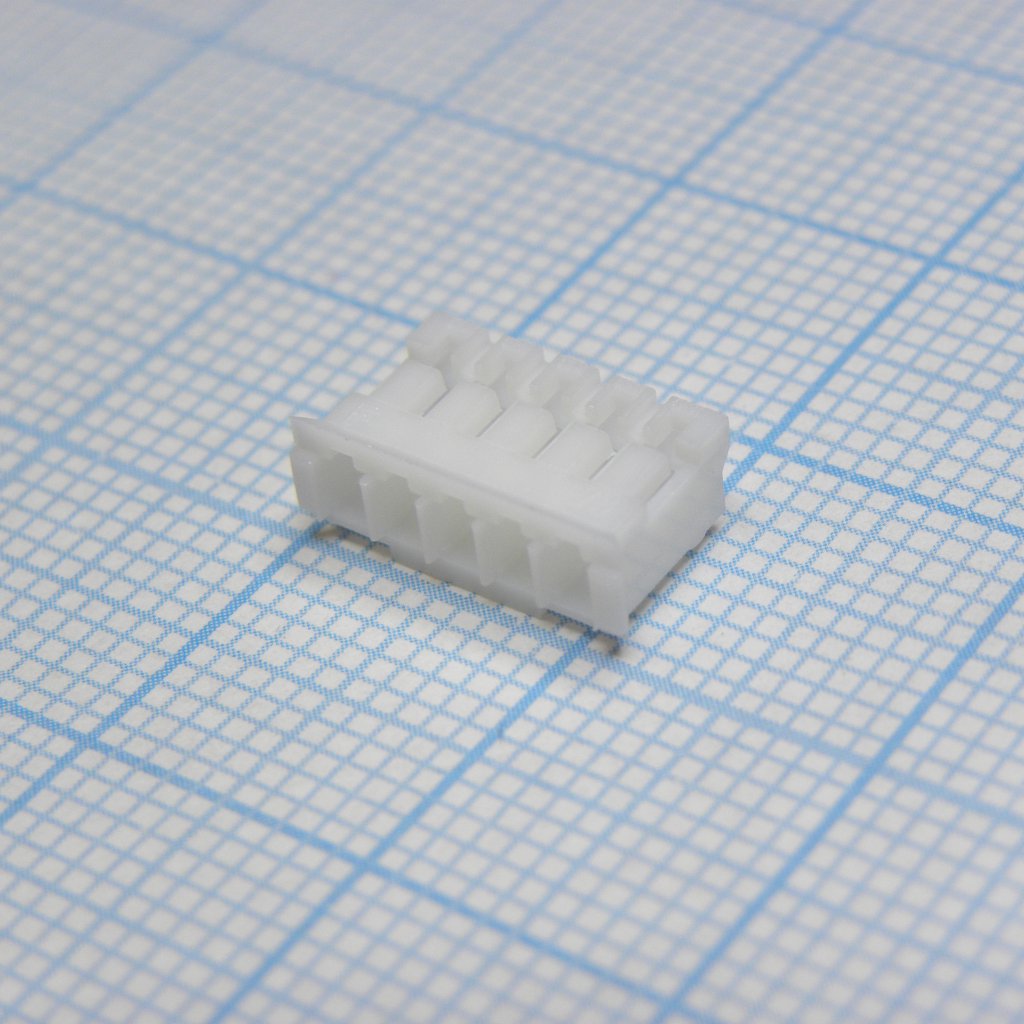

Корпус разъема, розетка на кабель, шаг 2мм, однорядный на 5 контактов, требуются контакты T-DS1066-SC600
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы для электромонтажа
У поставщиков
116 374 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 16
В наличии:80 672 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,34 |
Склад 13
В наличии:26 092 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 994 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,70 |
| от 1 044 | 0,58 |
| от 2 000 | 0,50 |
| от 6 000 | 0,44 |
| от 10 000 | 0,41 |
Склад 39
В наличии:9 093 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,65 |
| от 5 292 | 0,52 |
| от 8 635 | 0,44 |
| от 14 485 | 0,38 |
| от 24 234 | 0,34 |
Склад 14
В наличии:517 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,46 |
Описание
Корпус разъема-розетки CONNFLY серии PH на 5 контактов. Однорядный, шаг 2 мм, предназначен для установки на кабель. Для сборки требуются отдельные контакты T-DS1066-SC600. Применяется в бытовой электронике и промышленной автоматике.
Технические характеристики
| Шаг | 2.00mm |
| Серия | I-DS1066-SCW005 |
| Wire od | 0.9~1.5 mm |
| Цвет корпуса | Белый |
| Тип монтажа | кабельный монтаж |
| Ном. ток | 2A (24AWG) |
| Ном. напряжение | 100V |
| Тип компонента | Wire-to-Board Connector Housing |
| Тип разъема | розетка |
| Количество рядов | 1 |
| Диапазон проводов AWG | AWG#30~#24 |
| Покрытие контакта | Tin |
| Материал корпуса | Nylon 66 |
| Required contacts | T-DS1066-SC600 |
| Темп. диапазон | -25°C ~ +85°C |
| Сопр. контакта | 30mΩ Max |
| Кол-во позиций | 5 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Примечание | PH 05F 2.0mm |
| Сопр. изоляции | 1000MΩ Min |
| Wire range section area | 0.05~0.22 mm² |
| Тип упаковки | Bulk (россыпь) |
| Recommended pcb thickness | 1.6mm |
| Описание (англ.) | P.C.B CONNCETOR PITCH 2.00mm PH TYPE |
