Разъемы / шаг 2,00 mm (РН-тип) / 2 мм гнездо на кабель / MU-04F корпус (PHR-4) (HB-04) (200G1-H04) (I-DS1066-SCW004)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы штыревые
У поставщиков
80 810 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:38 958 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,54 |
| от 6 207 | 0,43 |
| от 10 345 | 0,36 |
| от 17 241 | 0,31 |
| от 28 621 | 0,28 |
Склад 13
В наличии:28 212 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 824 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,84 |
| от 2 000 | 0,65 |
| от 4 000 | 0,50 |
| от 8 000 | 0,40 |
| от 14 000 | 0,35 |
Склад 14
В наличии:13 640 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,36 |
Описание

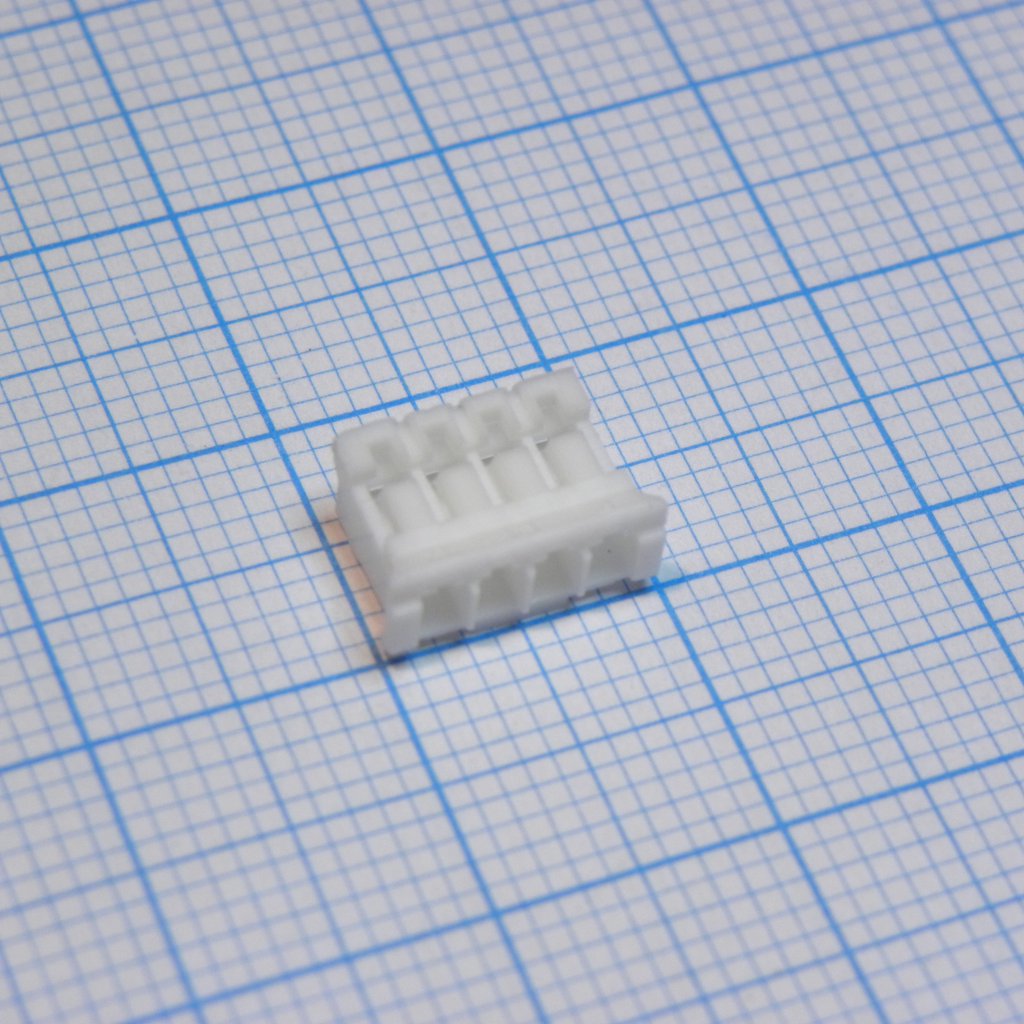

Разъем CONNFLY I-DS1066-SCW004 представляет собой гнездо на кабель (корпус) типа MU-04F с шагом контактов 2,00 мм. Эта модель совместима с широко распространенными сериями разъемов РН-типа, включая аналоги PHR-4, HB-04 и 200G1-H04. Предназначен для создания надежного разъемного соединения в жгутах проводов и кабельных сборках. Применяется в бытовой электронике, промышленной автоматике и системах управления для передачи сигналов и питания.
Технические характеристики
| Шаг | 2.00mm |
| Тип | штыревой разъем |
| Шаг | 2.54 мм |
| Wire od | 0.9~1.5 mm |
| Диапазон проводов | AWG#30~#24 |
| Тип монтажа | Выводной |
| Цвет корпуса | White, Orange |
| Тип монтажа | V/T type, Right Angle |
| Ном. ток | 2A (24AWG) |
| Ном. напряжение | 100V |
| Тип разъема | Male V/T type, Female Terminal |
| Покрытие контакта | Tin, Full gold flash |
| Pin square size | 0.50mm |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25 ~ +85°C |
| Wire section area | 0.05~0.22 mm² |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 15 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Диаметр монтажного отверстия | 0.80mm |
| Female terminal thickness | 0.20mm |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 4 контакта |
