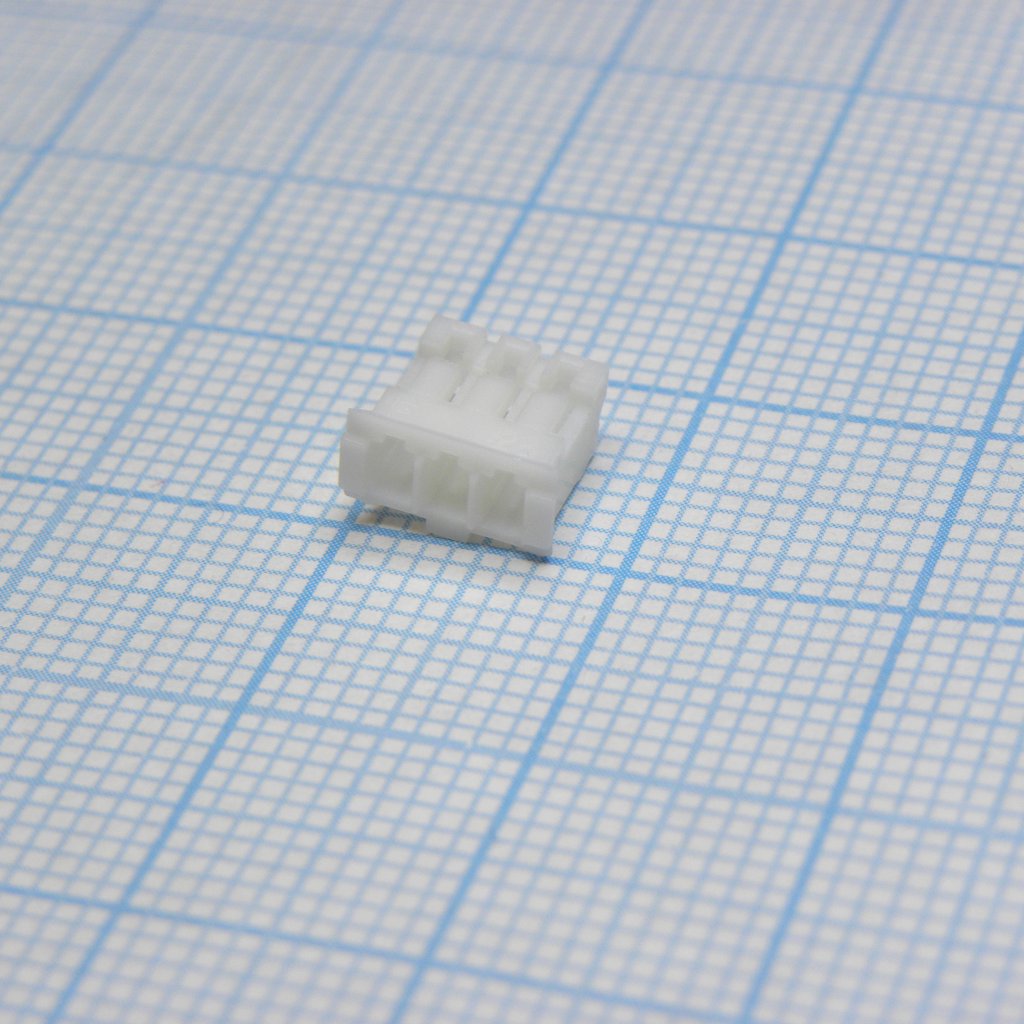

Корпус разъема, розетка на кабель, шаг 2мм, однорядный на 3 контакта, требуются контакты T-DS1066-SC600
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы для электромонтажа
У поставщиков
130 570 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:48 418 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,36 |
| от 8 586 | 0,29 |
| от 14 141 | 0,24 |
| от 23 232 | 0,21 |
| от 38 889 | 0,19 |
Склад 13
В наличии:46 709 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 1192 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,58 |
| от 2 000 | 0,44 |
| от 6 000 | 0,34 |
| от 10 000 | 0,27 |
| от 18 000 | 0,24 |
Склад 16
В наличии:22 246 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,21 |
Склад 14
В наличии:13 197 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,28 |
Описание
Корпус разъема-розетки CONNFLY серии PH на 3 контакта с шагом 2 мм предназначен для установки на кабель. Для сборки требуются контакты T-DS1066-SC600. Компактный однорядный корпус подходит для применения в бытовой электронике и промышленной автоматике.
Технические характеристики
| Шаг | 2.00mm |
| Серия | I-DS1066-SCW003 |
| Ток, А | 24 |
| Напряжение, В | 100 |
| Размеры | N*2.00+1.8 length (for N=3: 7.8mm), width 4.50mm |
| Диапазон проводов | AWG#30~#24 |
| No of holes | 3 |
| Тип монтажа | cable (female housing) |
| Wire od range | 0.9~1.5mm |
| Тип разъема | female housing (receptacle) |
| Mating contacts | T-DS1066-SC600 |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25 ~ +85°C |
| Wire section area | 0.05~0.22 mm² |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 3 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Примечание | PH 03F 2.0mm |
| Housing color options | Orange or White |
| Сопр. изоляции | 1000MΩ Min |
| Contact plating options | Tin or Full gold flash |
| Тип упаковки | Bulk (россыпь) |
| Recommended pcb thickness | 1.6mm |
| Описание (англ.) | P.C.B CONNCETOR PITCH 2.00mm PH TYPE |
