Разъемы / шаг 2,00 mm (РН-тип) / 2 мм гнездо на кабель / MU-02F корпус (PHR-2) (HB-02) (200G1-H02) (DS1066-2FCW) (I-DS1066-SCW002) / L-KLS1-XL1-2.00-02-H KLS, SNA2001-H02 SHAINOR,
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы штыревые
У поставщиков
86 840 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:32 511 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,31 |
| от 9 412 | 0,24 |
| от 15 882 | 0,21 |
| от 26 471 | 0,18 |
| от 44 118 | 0,16 |
Склад 13
В наличии:28 178 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 1908 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,36 |
| от 2 000 | 0,30 |
| от 4 000 | 0,26 |
| от 8 000 | 0,23 |
| от 14 000 | 0,21 |
Склад 16
В наличии:23 092 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,17 |
Склад 14
В наличии:3 059 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,21 |
Описание

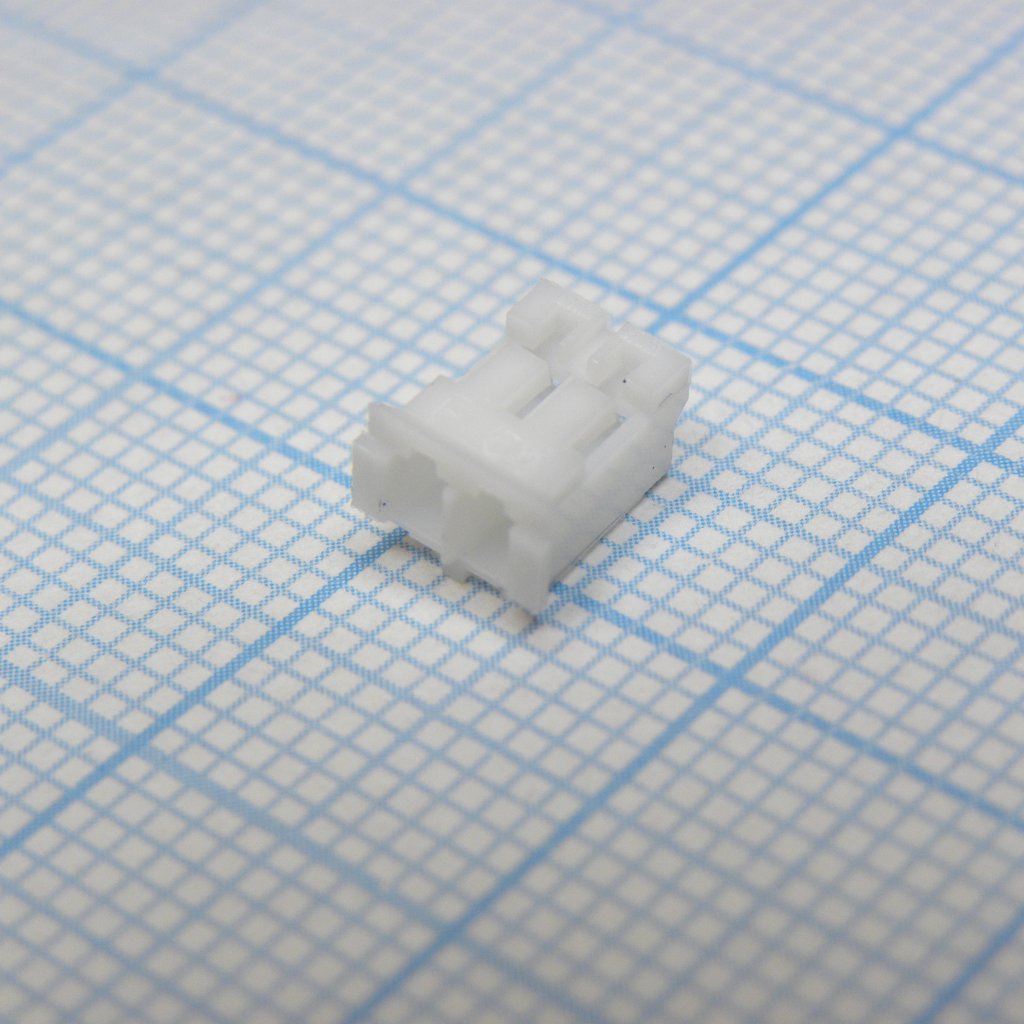

Разъем гнездовой на кабель CONNFLY серии I-DS1066-SCW002, выполненный в корпусе MU-02F (аналог PHR-2). Предназначен для соединения проводов с шагом контактов 2,00 мм, что соответствует стандарту РН-типа. Используется в электронных устройствах для надежного разъемного соединения кабельных линий, обеспечивая простоту монтажа и демонтажа.
Технические характеристики
| Шаг | 2.00mm |
| Шаг | 2.54 мм |
| Ток, А | 24 |
| Напряжение, В | 100 |
| Тип монтажа | Выводной |
| Размеры | Male vertical: 4.8 x 6.0 x 4.0 (approx); Female housing: N*2.00+1.8 length, 4.50 height |
| Топология платы | Recommended PCB Layout provided |
| Диапазон проводов | AWG#30~#24 |
| Тип контакта | Male V/T type, Female Terminal |
| Цвет корпуса | White or Orange |
| Wire od range | 0.9~1.5mm |
| Покрытие контакта | Tin or Full gold flash |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25 ~ +85°C |
| Wire section area | 0.05~0.22 mm² |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 to 15 (N=No. of contact) |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Female terminal thickness | 0.20mm |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 6 |
