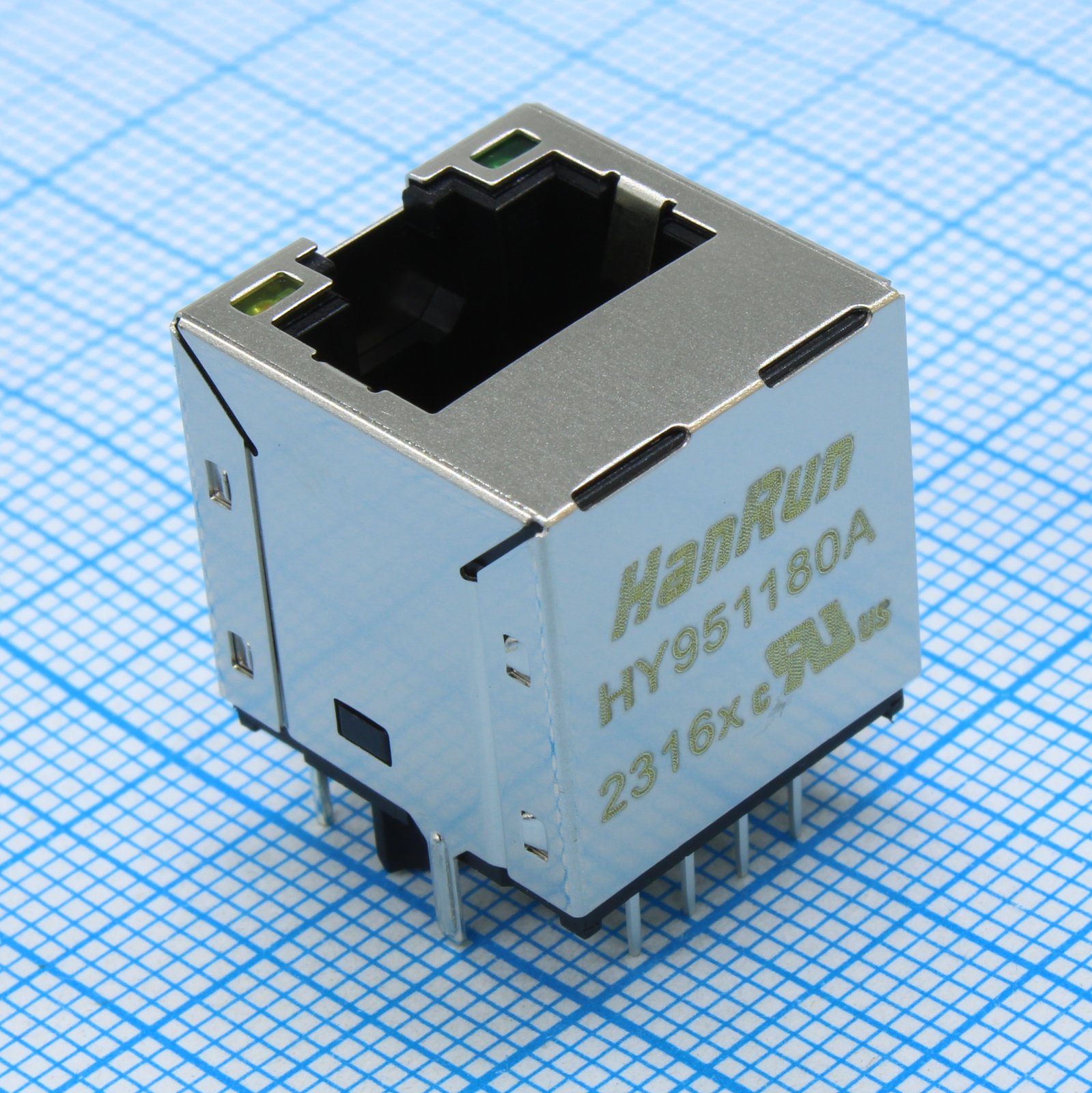

Разъем RJ-45 (гнездо) угловой c индикацией на плату
У поставщика
ПроизводительHANRUN
У поставщиков
1 032 шт.
Норм. уп.: 30
Цены поставщиков
Склад 39
В наличии:692 шт.
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 170,85 |
| от 24 | 161,43 |
| от 40 | 156,24 |
| от 67 | 152,08 |
| от 112 | 148,55 |
Склад 13
В наличии:340 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 199,54 |
| от 12 | 186,91 |
| от 30 | 176,63 |
| от 60 | 168,97 |
| от 120 | 163,27 |
Описание
Разъем RJ-45 (гнездо) угловой от HANRUN предназначен для монтажа на плату. Оснащен встроенной светодиодной индикацией для отображения статуса соединения. Компонент поставляется в тубусе (Tube). Применяется в сетевом оборудовании, коммутаторах и устройствах промышленной автоматики.
Технические характеристики
| Ocl | 350uH min @100KHz 100mV with 8mADC |
| Примечания | Connect CHS GND to PCB Ground |
| Тип светодиода | зеленый/желтый |
| Capacitor | 1000pF 2KV |
| Crosstalk | -40dB typ @1MHz~30MHz; -35dB typ @30MHz~60MHz; -30dB typ @60MHz~100MHz |
| Resistors | 4x75 ohms |
| Размеры | Ширина: 16.80mm max; Высота: 17.50mm max; Длина: 17.50mm max; Шаг выводов: 2.54mm; Диаметр штыря: 0.89mm; Диаметр монтажного отверстия: 1.02mm x4, 3.20mm x2, 1.63mm x2 |
| Описание | 1x1 Port Tab upright RJ45 Connector with Integrated Magnetics and LED for 10/100Base-TX NIC Applications |
| Артикул | HY951180A |
| Return loss | -20dB min @1MHz~10MHz; -16dB min @10MHz~30MHz; -12dB min @30MHz~60MHz; -10dB min @60MHz~80MHz |
| Производитель | HanRun Electronics Company Limited |
| Тип монтажа | THT |
| Вносимые потери | -1.0dB max @300KHz~100MHz |
| Соотв. RoHS | Да |
| Напр. изоляции | 1500Vrms |
| Led forward current | 20mA |
| Led forward voltage | 1.8V/2.8V |
| Led green wavelength | 568nm |
| Common mode rejection | -30dB min @1MHz~50MHz; -20dB min @50MHz~150MHz |
| Led yellow wavelength | 585nm |
| Раб. температура | 25°C (specified) |
| Тип упаковки | Tube (туба) |
