Контроллер заряда 2 Li-Ion/Polymer батареи SOT23-6 лента на катушке
У поставщика
ПроизводительHYCON
КатегорияМикросхемы зарядных устройств
У поставщиков
3 098 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,26 ₽
дешевле всех
Сумма713,00 ₽
+ доплата 490,00 ₽
В наличии940 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 59 — 13,32 ₽ (−7%)
Склад 39срок до недели
Цена за шт15,24 ₽
Сумма762,00 ₽
В наличии2 158 шт
от 50 штюрлицам и ИП
от 254 — 13,25 ₽ (−13%)
50 шт · Склад 39 · 762,00 ₽
Описание

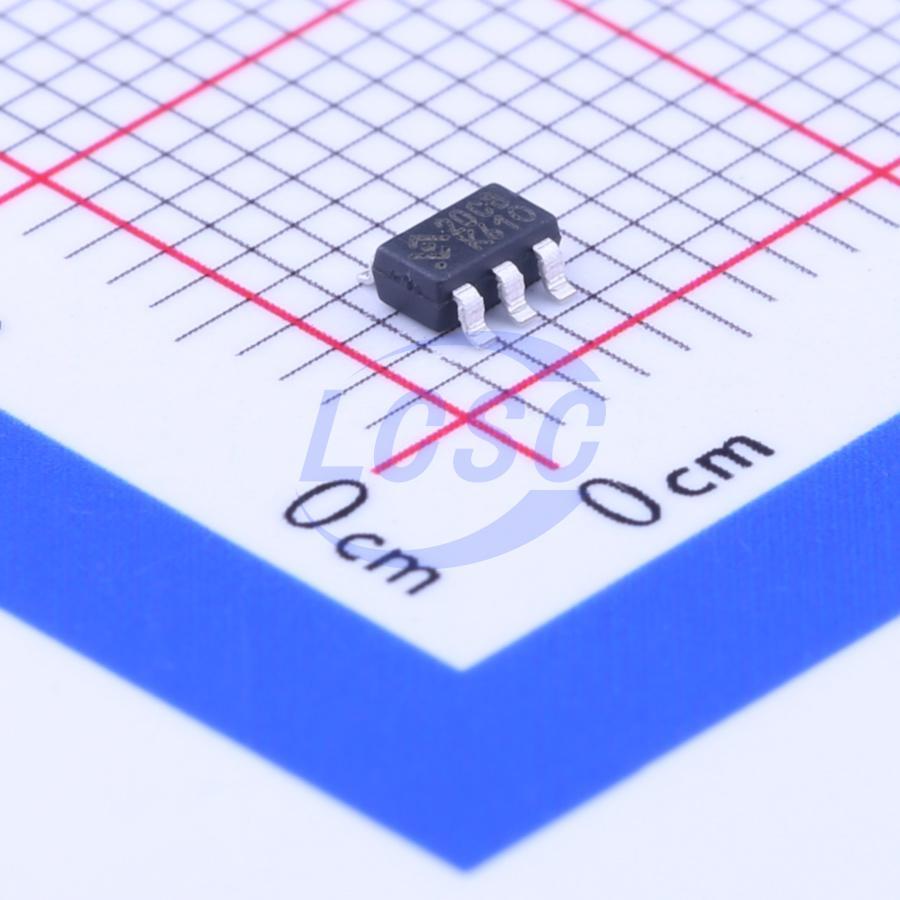

Микросхема HYCON HY2120-CB — контроллер заряда для двух последовательно соединенных Li-Ion или Li-Polymer аккумуляторов. Выполнена в компактном корпусе SOT23-6, поставляется на ленте и катушке. Обеспечивает защиту от перезаряда, глубокого разряда и короткого замыкания. Применяется в портативной электронике, блоках питания и устройствах с аккумуляторными сборками.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Компонент | HY2120-CB |
| Упаковка | лента и катушка |
| Кол-во выводов | 6 |
| Cell count | 2 |
| Описание | 2-Cell Lithium-ion/Lithium Polymer Battery Packs Protection ICs |
| Без галогенов | Да |
| Зеленый корпус | Да |
| Operation current max | 9.0µA |
| Operation current typ | 5.0µA |
| Макс. ток выключения | 0.1µA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Overcharge delay time typ | 1000ms |
| Cs pin absolute max voltage | 33V |
| Oc pin absolute max voltage | 33V |
| Overdischarge delay time typ | 110ms |
| Short circuit delay time typ | 250µs |
| Описание (англ.) | SOT-23-6 Battery Management RoHS |
| Overcharge release voltage max | 4.30V |
| Overcharge release voltage min | 3.90V |
| Short circuit detection voltage | 1.0V |
| Operation current test condition | VDD=7.8V |
| Overcharge detection voltage max | 4.50V |
| Overcharge detection voltage min | 4.10V |
| Charge overcurrent delay time typ | 7ms |
| Overdischarge release voltage max | 3.40V |
| Overdischarge release voltage min | 2.30V |
| Power down current test condition | VDD=4.0V |
| Zero volt battery charge function | selectable |
| Overcharge release voltage accuracy | ±50mV |
| Overdischarge detection voltage max | 3.20V |
| Overdischarge detection voltage min | 2.00V |
| Discharge overcurrent delay time typ | 10ms |
| Overcharge detection voltage accuracy | ±25mV |
| Overdischarge release voltage accuracy | ±100mV |
| Overdischarge detection voltage accuracy | ±80mV |
| Short circuit detection voltage accuracy | ±0.4V |
| Charge overcurrent detection voltage accuracy | ±30mV |
