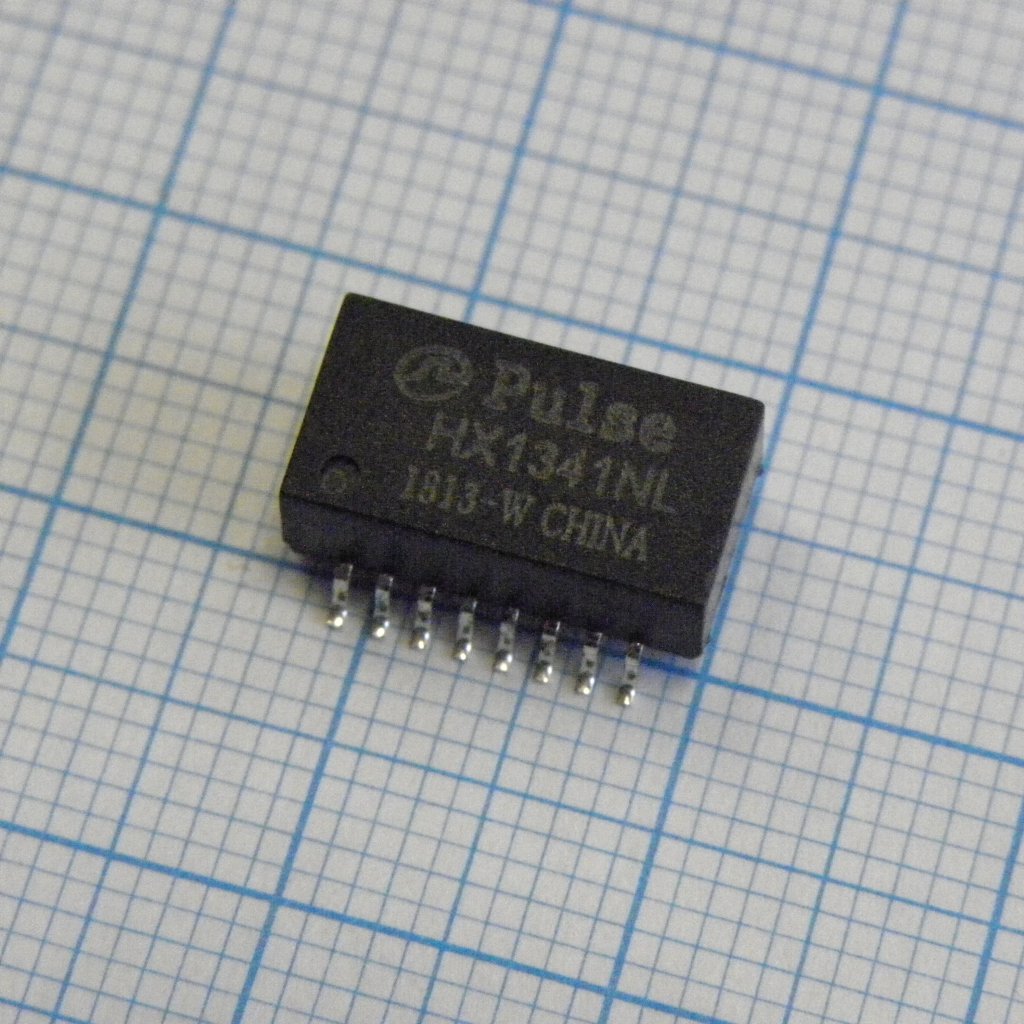

Трансформатор телекоммуникационный 1CT:1CT/1CT:1CT 1.5Ом первичная обмотка 1.5Ом вторичная обмотка 16Term. Gull Wing SMD
У поставщика
ПроизводительPulse
У поставщиков
1 165 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:1 165 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,08 |
| от 42 | 47,85 |
| от 83 | 44,38 |
| от 165 | 41,78 |
| от 330 | 39,82 |
Описание
Трансформатор телекоммуникационный от Pulse. Выполнен в SMD-корпусе с выводами типа Gull Wing, имеет 16 выводов. Коэффициент трансформации 1CT:1CT/1CT:1CT, сопротивление первичной и вторичной обмоток — по 1,5 Ом. Подходит для применения в телекоммуникационном оборудовании и сетевых интерфейсах.
Технические характеристики
| Корпус | Gull Wing, 16 terminals |
| Тип монтажа | SMD |
| Стандарт | IEEE 802.3u |
| Crosstalk | -50 dB min at 1 MHz; -55+22*log10(f/10) dB min (10-100 MHz) |
| Соответствие | RoHS, J-STD-020 Level 1, J-STD-002, J-STD-075 R7 |
| Размеры | Ширина: 9.45 mm; Высота: 7.37 mm; Длина: 12.80 mm |
| Описание | Telecom transformer, quad port, 100Base-T, 1:1 turns ratio, SMD |
| Артикул | HX1341NLT |
| Return loss | -16 dB min (1-30 MHz); -10+20*log10(f) dB min (30-80 MHz) |
| Коэфф. трансформации | 1:1 ±2% |
| Inductance ocl | 350 µH min (at 100 kHz, 100 mVrms, 8 mA DC bias) |
| Вносимые потери | ≤1.2 dB max (100 kHz-125 MHz); ≤-0.2-0.002*f dB (0.1-30 MHz) 1.4 dB max |
| Диап. частот | 100 kHz to 125 MHz |
| Напр. изоляции | 1500 Vrms min @ 60 seconds |
| Protocols supported | EtherCAT, ProfiBUS, PowerLink, DeviceNET, MODbus |
| Common mode rejection | -50 dB min at 2 MHz; -43+22*log10(f/30) dB min (30-200 MHz) |
| Dc resistance imbalance | ±0.065 Ω max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Temperature range storage | -50°C to +125°C |
| Рабочий диапазон температур | -40°C to +85°C |
| Описание (англ.) | Telecom Transformer 1CT:1CT/1CT:1CT 1.5Ohm Prim. DCR 1.5Ohm Sec. DCR 16Term. Gull Wing SMD |
| Dc resistance per half winding | 0.65 Ω max |
