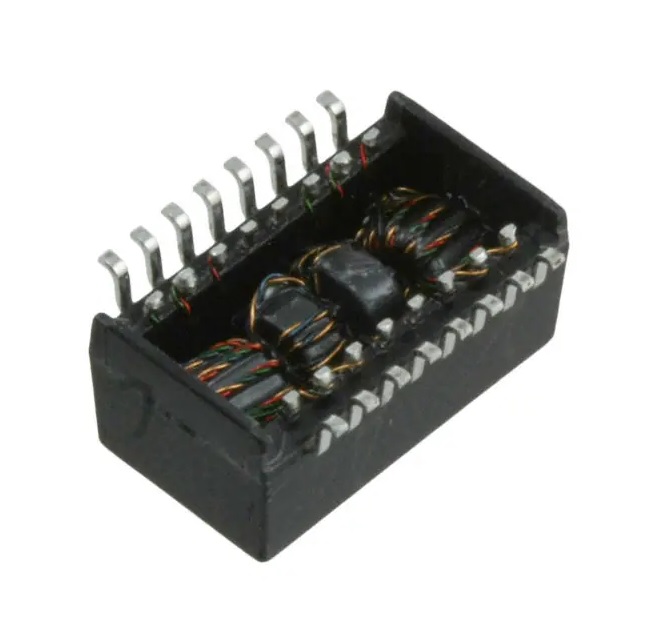

Телекоммуникационный трансформатор, 1:1 0.65Ohm Prim. DCR 0.65Ohm Sec. DCR 16Term. Gull Wing SMD
У поставщика
ПроизводительPulse
У поставщиков
316 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:316 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 88,07 |
| от 15 | 86,53 |
| от 30 | 84,49 |
| от 59 | 81,64 |
| от 117 | 78,05 |
Описание
Телекоммуникационный трансформатор от Pulse. Модель с соотношением витков 1:1, сопротивлением обмоток 0.65 Ом и корпусом SMD с 16 выводами типа «крыло чайки». Подходит для изоляции и согласования сигналов в телекоммуникационном оборудовании.
Технические характеристики
| Poe | Нет |
| Hipot | 1500 Vrms |
| Вес | 0.9 g |
| Корпус | SMD |
| Тип монтажа | SMD |
| Клеммы | 16 |
| Описание | 10/100BASE-T Transformer Module with 1:1 Turns Ratio |
| Артикул | HX1260NLT |
| Primary dcr | 0.65 Ohm |
| Коэфф. трансформации | 1:1 |
| Ieee standard | IEEE 802.3 |
| Secondary dcr | 0.65 Ohm |
| Тип клеммы | Gull Wing |
| Packaging tube | 40/tube |
| Соотв. RoHS | Да |
| Number of ports | 1 |
| Описание | Audio Transformers / Signal Transformers 100BaseTX SMD NonPoE 350uH .65Ohms 1-Port |
| Crosstalk 30mhz min | -35 dB |
| Crosstalk 60mhz min | -30 dB |
| Packaging tape reel | 600/reel |
| Crosstalk 100mhz min | -30 dB |
| Return loss 30mhz min | -10 dB |
| Return loss 60mhz min | -10 dB |
| Return loss 80mhz min | -10 dB |
| Reflow temperature max | 245°C |
| Insertion loss 1mhz max | -1.1 dB |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Insertion loss 0 1mhz max | -1.1 dB |
| Insertion loss 100mhz max | -16 dB |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Уровень чувствительности к влаге | 3 |
| Описание (англ.) | Telecom Transformer 1:1 0.65Ohm Prim. DCR 0.65Ohm Sec. DCR 16Term. Gull Wing SMD |
| Extended operating temperature max | +85°C |
| Extended operating temperature min | -40°C |
| Индуктивность, мкГн | 350 |
