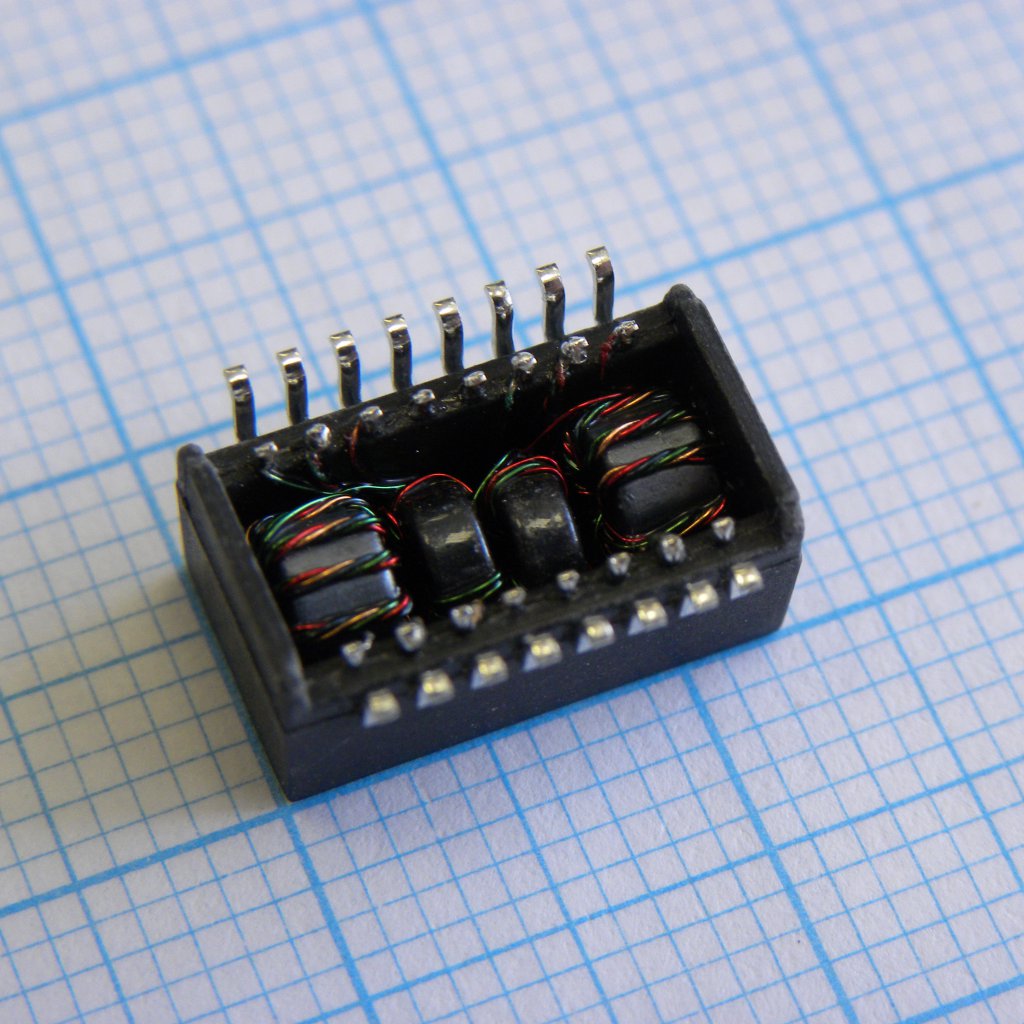

Трансформатор HX1188NLT
У поставщика
У поставщиков
9 931 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:9 931 шт
Срок поставки: до недели
Норм. уп.: 600
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,37 |
| от 206 | 29,88 |
| от 412 | 28,20 |
| от 1 200 | 26,73 |
| от 1 800 | 25,74 |
Описание
Трансформатор HX1188NLT производства Pulse — это компонент для изоляции и согласования линий в сетевом оборудовании Ethernet. Устройство предназначено для применения в гигабитных интерфейсах, обеспечивая гальваническую развязку и подавление синфазных помех. Модель отличается компактным исполнением и подходит для поверхностного монтажа, что упрощает интеграцию в современные коммутаторы и маршрутизаторы.
Технические характеристики
| Тип | 10/100BASE-T single port surface mount magnetics |
| Вес | 0.9 grams |
| Корпус | surface mount |
| Тип монтажа | SMD |
| Артикул | HX1188NLT |
| Соотв. RoHS | Да |
| Turns ratio rx | 1:1 |
| Turns ratio tx | 1:1 |
| Диап. частот | 100 kHz - 100 MHz |
| Напр. изоляции | 1500 Vrms |
| Варианты упаковки | Tape & Reel (600/reel), Tube (40/tube) |
| Вносимые потери макс. | 1.0 dB |
| Crosstalk typ 30mhz | -42 dB |
| Crosstalk typ 50mhz | -37 dB |
| Crosstalk typ 100mhz | -32 dB |
| Return loss typ 30mhz | -20 dB |
| Return loss typ 60mhz | -14 dB |
| Return loss typ 80mhz | -12 dB |
| Peak reflow temperature | 245°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Mode rejection typ 30mhz | -45 dB |
| Mode rejection typ 60mhz | -40 dB |
| Mode rejection typ 100mhz | -35 dB |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Telecom Transformer 1CT:1CT/1CT:1CT 1.5Ohm Prim. DCR 1.5Ohm Sec. DCR 16Term. Gull Wing SMD T/R |
