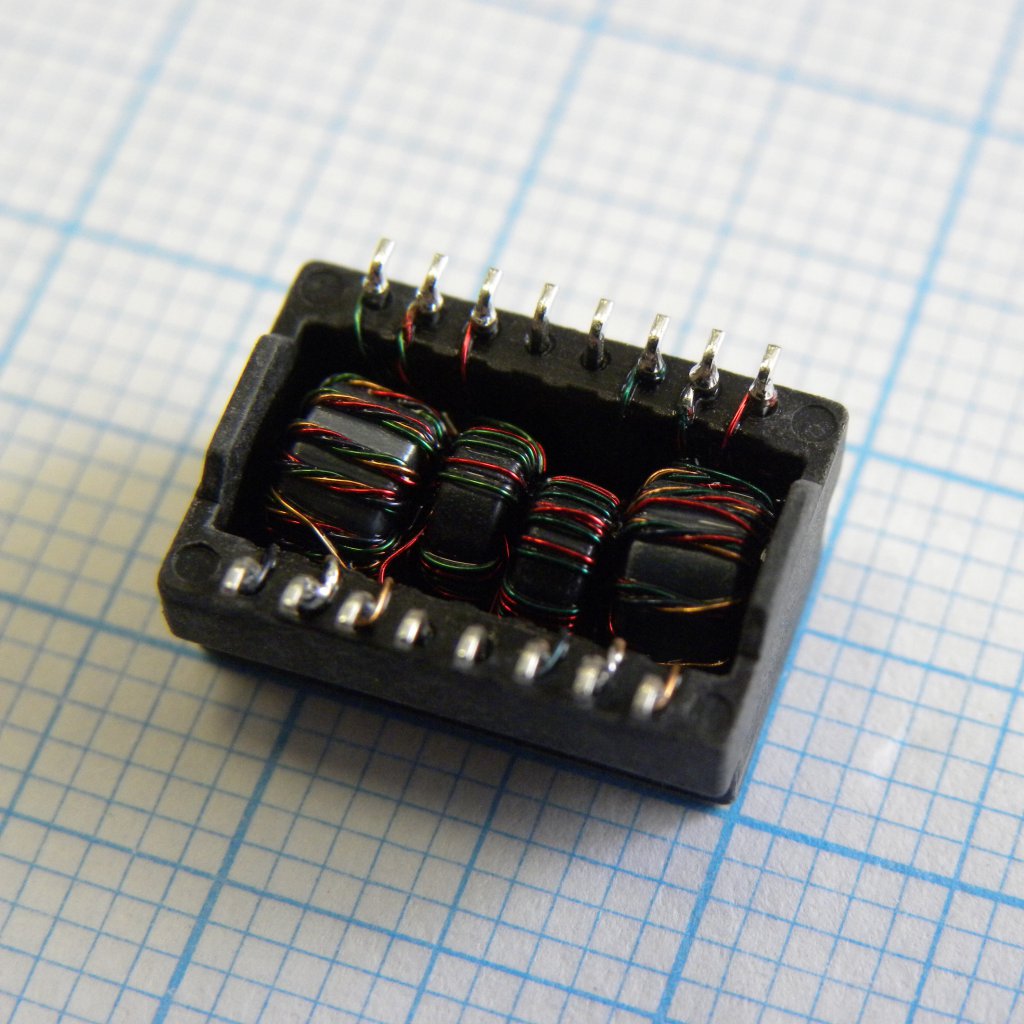

Телекоммуникационный трансформатор 10/100BaseTX 1:1/1:1 16Term. Gull Wing SMD
У поставщика
ПроизводительPulse
У поставщиков
600 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,29 |
| от 25 | 76,29 |
| от 50 | 71,38 |
| от 100 | 67,72 |
| от 199 | 64,99 |
Описание
Телекоммуникационный трансформатор от Pulse для интерфейсов 10/100BaseTX. Выполнен с коэффициентом трансформации 1:1/1:1, имеет 16 выводов в корпусе Gull Wing для поверхностного монтажа. Подходит для применения в сетевом оборудовании и промышленной автоматике.
Технические характеристики
| Корпус | SMD |
| Тип монтажа | SMD |
| Полярность | Per schematic |
| Стандарт | IEEE 802.3 |
| Упаковка | Tape & Reel (add 'T' suffix) |
| Кол-во выводов | 16 |
| Размеры | Ширина: 9.09mm (0.358in); Высота: 6.86mm (0.270in); Длина: 12.70mm (0.500in); Ширина корпуса: 10.16mm (0.400in); Шаг выводов: 1.27mm (0.050in); Ширина вывода: 0.76mm (0.030in); Высота корпуса: 6.80mm (0.268in); Длина вывода: 1.00mm (0.039in); Толщина корпуса: 5.99mm (0.236in); Общая длина: 9.65mm ±0.25mm (0.380in ±0.010in); Standoff height: 0.13mm (0.005in) MIN |
| Применение | 10/100BaseTX |
| Описание | MDL,SIN,100D,1:1,SM,TU |
| Артикул | HX1188FNL |
| Коэфф. трансформации | 1:1 ±2% |
| Тип продукта | Telecom Transformer |
| Reflow solder | J-STD-075 R7, 245°C maximum |
| Паяемость | J-STD-002, 245°C reflow profile |
| Crosstalk 1mhz | -62dB MIN |
| Дата даташита | 05/30/14 |
| Inductance ocl | 350uH MIN |
| Соотв. RoHS | Да |
| Header material | DAP (Diallyl Phthalate) |
| Return loss 5mhz | -18dB MIN |
| Описание | Audio Transformers / Signal Transformers 100BaseTX SMD NonPoE 350uH 1-Port |
| Crosstalk 5 100mhz | -45 + 21LOG10(f/30MHz) dB MIN |
| Datasheet revision | B |
| Класс горючести | UL 94V-0 or better |
| Темп. хранения | -50°C ~ +125°C |
| Return loss 30 80mhz | -16 + 20LOG10(f/30MHz) dB MIN |
| Insertion loss 125mhz | -3.0dB MAX |
| Раб. температура | -40°C ~ +85°C |
| Orderable part number | HX1188FNLT |
| Input output isolation | 1500VRMS for 60 seconds |
| Suggested land pattern | Шаг: 1.27mm (0.050in); Шаг строк: 8.89mm (0.350in) |
| Insertion loss 1 100mhz | -1.0dB MAX |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inductance test conditions | 100kHz, 100mVRMS, 8mA DC bias |
| Уровень чувствительности к влаге | J-STD-020 Level 1, no moisture sensitive |
| Описание (англ.) | Telecom Transformer 1:1/1:1 16Term. Gull Wing SMD |
| Differential to common mode rejection | -50 + 17LOG10(f/5MHz) dB MIN |
| Индуктивность, мкГн | 350 |
