Телекоммуникационный трансформатор 1:1/1:1 12 выводов для поверхностного монтажа
У поставщика
ПроизводительPulse
У поставщиков
1 943 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 943 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,98 |
| от 73 | 91,24 |
| от 145 | 87,40 |
| от 289 | 84,02 |
| от 577 | 81,74 |
Описание

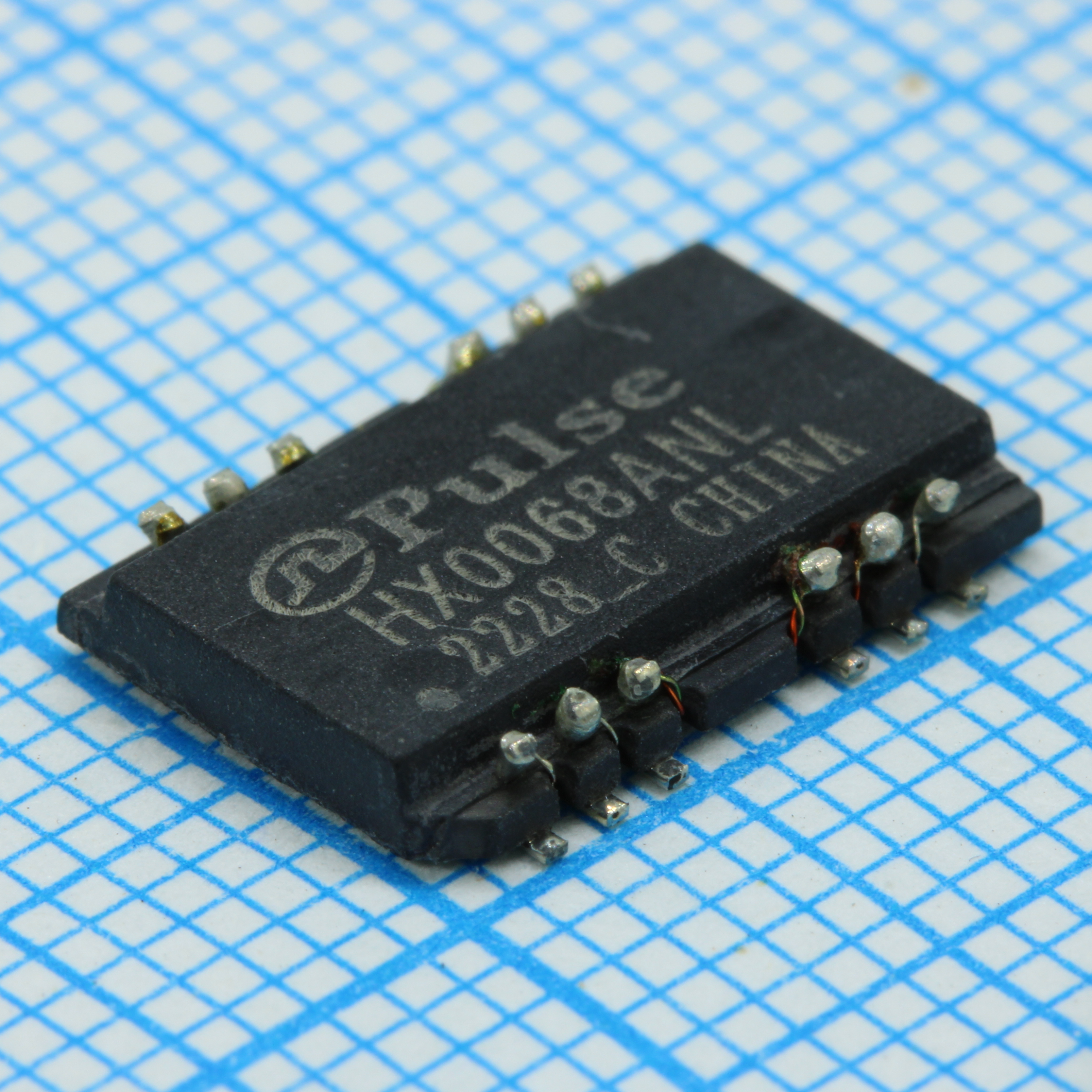

Телекоммуникационный трансформатор от Pulse с коэффициентом трансформации 1:1/1:1. Компонент рассчитан на поверхностный монтаж и имеет 12 выводов в корпусе с выводами типа «крыло чайки». Поставляется в упаковке на ленте и катушке. Применяется в телекоммуникационном оборудовании и сетевых интерфейсах.
Технические характеристики
| Вес | 0.4 grams |
| Кол-во выводов | 12 |
| Описание | 10/100 PC Card LAN Magnetic Module |
| Артикул | HX0068ANLT |
| Тип корпуса | Low profile PC Card |
| Тип монтажа | SMD |
| Tube quantity | 40/Tube |
| Hipot vrms min | 1500 |
| Turns ratio rx | 1:1 |
| Turns ratio tx | 1:1 |
| Automdix support | Да |
| Ширина | 0.350" (8.89mm) |
| Описание | Audio Transformers / Signal Transformers 100BaseTX SMD NonPoE 1-Port |
| Высота | 0.082" (2.08mm) |
| Длина | 0.500" (12.70mm) |
| Макс. высота корпуса | 0.094" (2.39mm) |
| Package height min | 0.078" (1.98mm) |
| Tape reel quantity | 2000/Reel |
| Insertion loss max db | -1.0 |
| Crosstalk min db 30mhz | -45 |
| Crosstalk min db 62mhz | -40 |
| Crosstalk min db 100mhz | -35 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Return loss min db 30mhz | -16 |
| Return loss min db 60mhz | -14 |
| Return loss min db 80mhz | -12 |
| Insertion loss freq range | 100 kHz - 100 MHz |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | 0°C |
| Уровень чувствительности к влаге | 1 |
| Rohs peak reflow temperature | 245°C |
| Описание (англ.) | Telecom Transformer 1:1/1:1 12Term. Gull Wing SMD |
| Common mode rejection min db 30mhz | -40 |
| Common mode rejection min db 50mhz | -35 |
| Extended operating temperature max | +85°C |
| Extended operating temperature min | -40°C |
| Common mode rejection min db 100mhz | -30 |
