Документация
ЖКИ знакосинтезирующий 20 x 4, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 77x47 мм, видимая область 60x22,2 мм, -20...70°C, 6 o`clock, 16 контактов сверху
У поставщика
ПроизводительHOTLCD
У поставщиков
160 шт.
Норм. уп.: 170
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт730,11 ₽
Сумма730,11 ₽
+ доплата 490,00 ₽
В наличии160 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 708,31 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 730,11 ₽. До заказа без доплаты не хватает 16 569,89 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 730,11 ₽
Описание

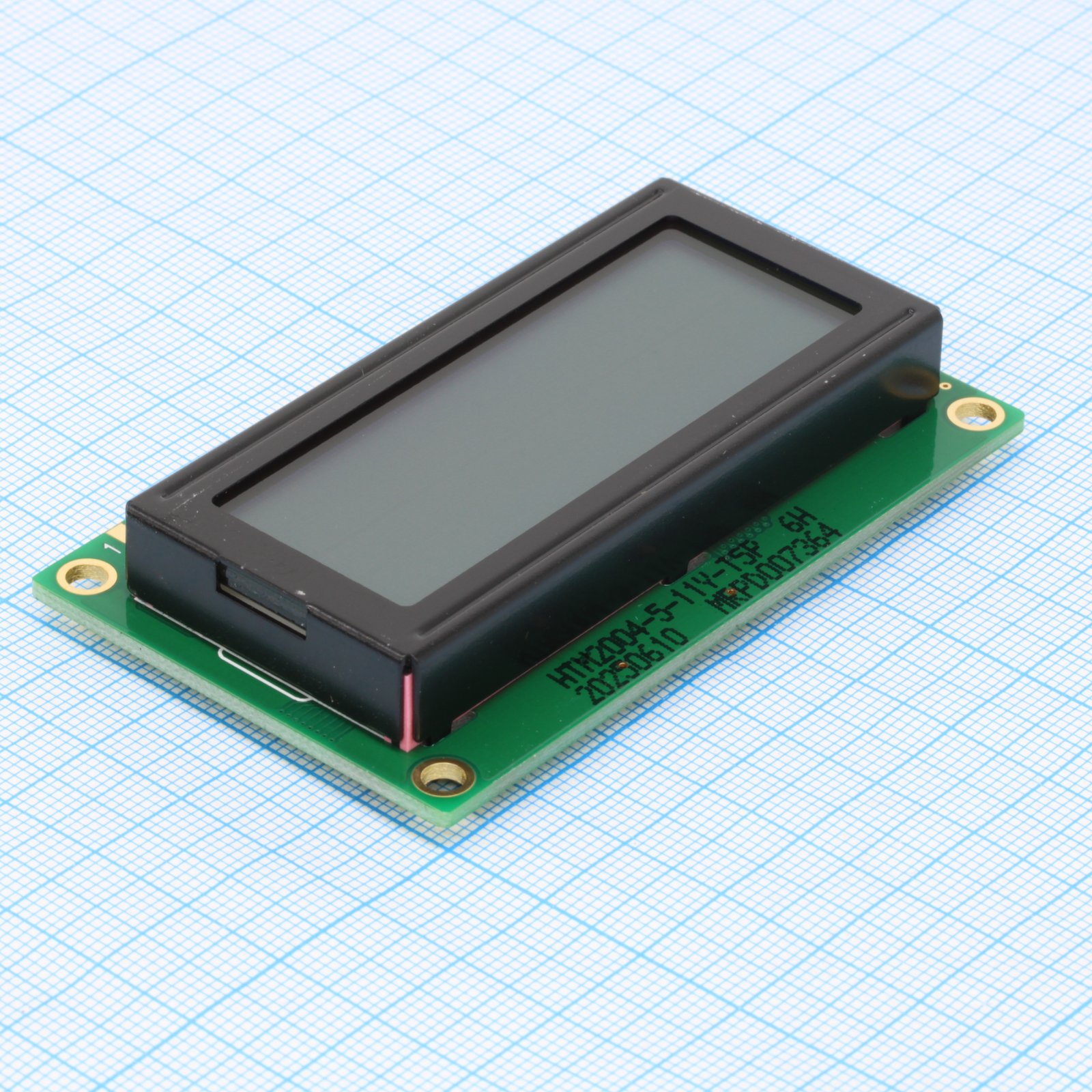

ЖКИ-дисплей HOTLCD с разрешением 20x4 символа на основе STN-матрицы. Модель имеет серый позитивный фон, прозрачно-отражающее покрытие и желто-зеленую светодиодную подсветку. Размеры модуля — 77x47 мм, видимая область — 60x22,2 мм, рабочая температура от -20 до +70°C. Подходит для встраивания в промышленную автоматику и контрольно-измерительные приборы.
Технические характеристики
| Корпус | Character Display Module |
| Тип монтажа | THT |
| Интерфейс | Parallel 8-bit / 4-bit |
| Кол-во выводов | 16 |
| Коэффициент смещения | 1/5 |
| Коэффициент заполнения | 1/16 |
| Активная площадь | 60.0x22.2mm |
| Тип дисплея | STN-Gray, Positive, Transflective |
| Controller ic | ST7066U+ST7063 |
| Тип подсветки | светодиод |
| Цвет подсветки | Желто-зеленый |
| Character format | 20x4 |
| Pixel resolution | 100x32 |
| Направление обзора | 6 o'clock |
| Габаритные размеры | 77.0x47.0x11.2mm |
| Темп. хранения | -30 to 80°C |
| Напряжение питания логики | 4.5 to 5.5V |
| Вх. низ. напр. макс. | 0.6V |
| Раб. температура | -20 to 70°C |
| Contrast ratio typical | 5 |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Угол обзора по вертикали | -10 to 40 deg |
| Мин. выходное высокое напряжение | 2.4V |
| Тип упаковки | Palette (палетта) |
| Response time on typical | 180ms |
| Supply current logic max | 0.5mA |
| Угол обзора по горизонтали | -30 to 30 deg |
| Response time off typical | 100ms |
| Supply current logic typical | 0.2mA |
| Supply voltage logic typical | 5.0V |
| Backlight forward current max | 60mA |
| Backlight forward current typical | 45mA |
| Backlight forward voltage typical | 5.0V |
| Lcd contrast supply voltage typical 25C | 4.4V |
