ЖКИ знакосинтезирующий 20 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 116x37 мм, видимая область 83x18.6 мм, -20...70°C, 6 o`clock, 16 контактов 2 ряда слева
У поставщика
ПроизводительHOTLCD
У поставщиков
199 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:199 шт
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 691,62 |
| от 3 | 670,69 |
| от 5 | 650,53 |
| от 9 | 634,52 |
| от 17 | 625,72 |
Описание

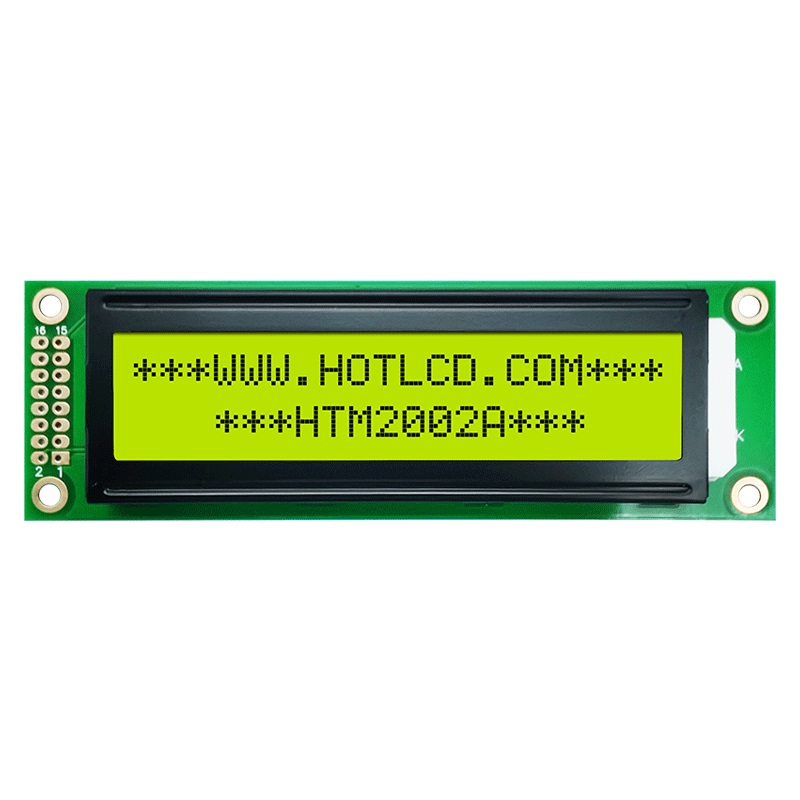

ЖКИ-дисплей HOTLCD HTM2002A-11Y-T5P 6H — знакосинтезирующий экран с форматом 20 символов в 2 строки. Модель выполнена на STN-матрице с серым позитивным изображением и прозрачно-отражающей подсветкой желто-зеленого цвета. Рабочий диапазон температур от -20 до +70°C, размеры модуля — 116x37 мм с видимой областью 83x18.6 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Модель | HTM2002A-11Y-T5P 6H |
| Интерфейс | Parallel 8-bit / 4-bit |
| Кол-во выводов | 16 |
| Pin header | 2 rows, left side |
| Тип дисплея | STN-Gray, Positive, Transflective |
| Название продукта | Character Display Module |
| Площадь обзора | 83x18.6mm |
| Controller ic | ST7066U + ST7063D |
| Тип монтажа | THT |
| Угол обзора | 6H |
| Backlight type | LED Yellow Green |
| Формат дисплея | 20x2 characters |
| Display pixels | 100x16 |
| Driving method | 1/16 Duty, 1/5 Bias |
| Contrast ratio typ | 5 |
| Data hold time min | 20ns |
| Габаритные размеры | 116.0x37.0x11.1mm |
| Макс. ток питания | 0.5mA |
| Ток пит. тип. | 0.2mA |
| Data delay time max | 190ns |
| Data setup time min | 100ns |
| Address hold time min | 10ns |
| Enable cycle time min | 1000ns |
| Вх. низ. напр. макс. | 0.6V |
| Response time ton max | 230ms |
| Response time ton typ | 180ms |
| Address setup time min | 100ns |
| Enable pulse width min | 450ns |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Response time toff max | 150ms |
| Response time toff typ | 100ms |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | +80C |
| Мин. темп. хр. | -30C |
| View angle vertical max | 40deg |
| View angle vertical min | -10deg |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic max | 5.5V |
| Supply voltage logic min | 4.5V |
| Supply voltage logic typ | 5.0V |
| Enable rise fall time max | 25ns |
| Макс. раб. темп. | +70C |
| Мин. раб. темп. | -20C |
| Supply voltage lcd typ 0c | 4.8V |
| View angle horizontal max | 30deg |
| View angle horizontal min | -30deg |
| Абс. макс. входное напряжение | VSS to VDD |
| Supply voltage lcd typ 25c | 4.4V |
| Supply voltage lcd typ 50c | 4.1V |
| Supply voltage lcd typ 70c | 3.9V |
| Backlight forward current max | 60mA |
| Backlight forward current typ | 45mA |
| Backlight forward voltage typ | 5.0V |
| Absolute max supply voltage lcd | 6.5V |
| Supply voltage lcd typ minus20c | 5.0V |
| Absolute max supply voltage logic | 6.5V |
