ЖКИ знакосинтезирующий 20 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 116x37 мм, видимая область 83x18.6 мм, -20...70°C, 12 o`clock, 16 контактов 2 ряда слева
У поставщика
ПроизводительHOTLCD
У поставщиков
9 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт667,36 ₽
Сумма667,36 ₽
+ доплата 490,00 ₽
В наличии9 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 647,16 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 667,36 ₽. До заказа без доплаты не хватает 16 632,64 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 667,36 ₽
Описание

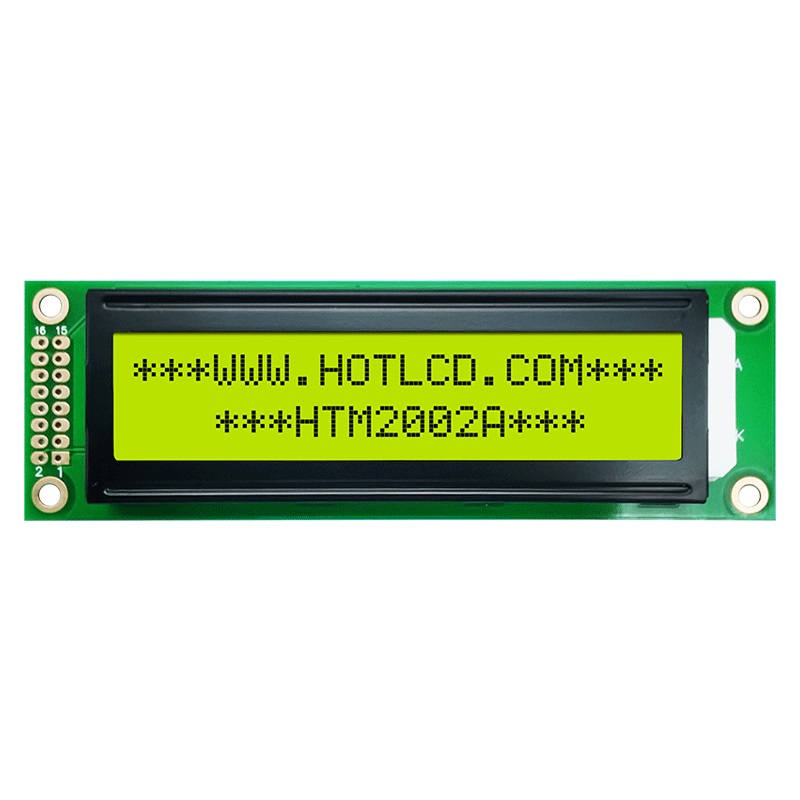

ЖКИ-дисплей HTM2002A-01Y-T5P 12H от HOTLCD — знакосинтезирующий модуль с форматом 20 символов в 2 строки. Экран выполнен на STN-матрице желто-зеленого цвета с позитивным отображением и светодиодной подсветкой. Рабочий диапазон температур от -20 до 70°C, размер модуля 116x37 мм с видимой областью 83x18.6 мм. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем.
Технические характеристики
| RoHS | — |
| Модель | HTM2002A-01Y-T5P 12H |
| Вес | — |
| Корпус | модуль |
| Lcd mode | STN-YG, Positive, Transflective |
| Тип монтажа | THT |
| Подсветка | Yellow Green LED |
| Интерфейс | Parallel 8-bit/4-bit |
| Расположение выводов | 2 rows left |
| Тип дисплея | Character Display Module |
| Controller ic | ST7066U+ST7063 |
| Угол обзора | 12H |
| Контрастность | 5 typ |
| Формат дисплея | 20x2 characters |
| Driving method | 1/16 Duty, 1/5 Bias |
| Кол-во выводов | 16 |
| Ток питания | 0.2mA typ, 0.5mA max |
| Response time on | 180ms typ, 230ms max |
| Низкий уровень входного напряжения | 0.6V max |
| Response time off | 100ms typ, 150ms max |
| Высокий уровень входного напряжения | 2.2V min |
| Габаритные размеры | 116.0x37.0x11.1mm |
| Низкое выходное напряжение | 0.4V max |
| Напряжение питания ЖКИ | 4.4V typ at 25°C |
| Led forward current | 45mA typ, 60mA max |
| Led forward voltage | 5.0V typ |
| Высокое вых. напр. | 2.4V min |
| Темп. хранения | -30°C to +80°C |
| View angle vertical | -10° to 40° |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Раб. температура | -20°C to +70°C |
| View angle horizontal | -30° to 30° |
| Тип упаковки | Palette (палетта) |
