ЖКИ знакосинтезирующий 16 x 4, STN Синий Негативный/прозрачный, светодиодная подсветка белая, размеры 87x60 мм, видимая область 62x27 мм, питание 5В, -20...70°C, 12 o`clock, 16 контактов сверху
У поставщика
ПроизводительHOTLCD
У поставщиков
194 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт690,43 ₽
Сумма690,43 ₽
+ доплата 490,00 ₽
В наличии194 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 669,63 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 690,43 ₽. До заказа без доплаты не хватает 16 609,57 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 690,43 ₽
Описание

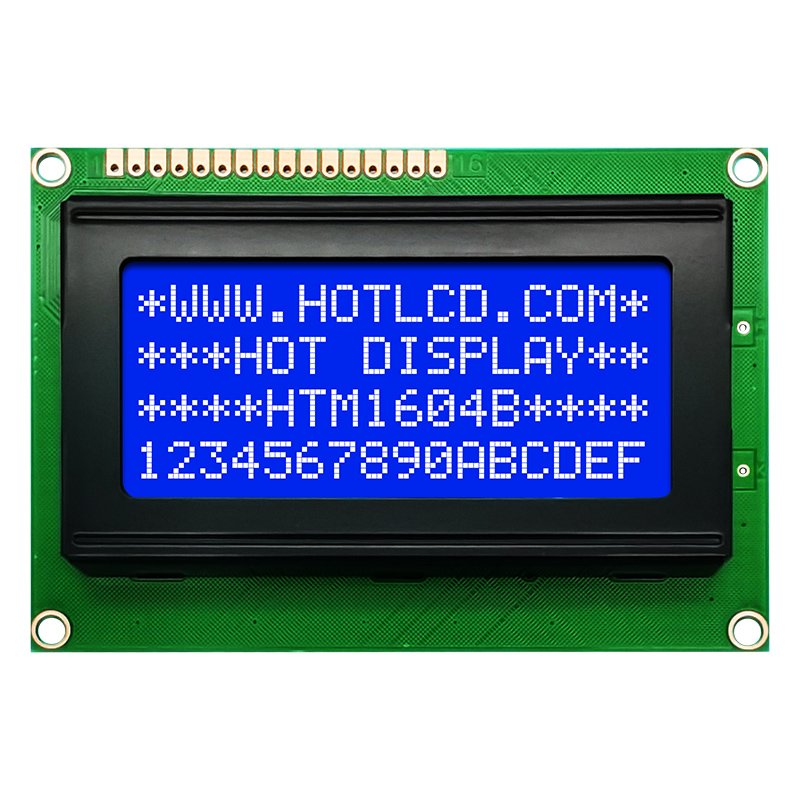

ЖК-индикатор HOTLCD HTM1604B-25W-T5P 12H — знакосинтезирующий дисплей с разрешением 16x4 символа. Модель выполнена на синем STN-экране с белой светодиодной подсветкой, питается от 5 В и работает в диапазоне температур от -20 до +70 °C. Компактный корпус 87x60 мм с видимой областью 62x27 мм подходит для встраивания в промышленную автоматику и контрольно-измерительные приборы.
Технические характеристики
| Дата | 2025-07-01 |
| Модель | HTM1604B-25W-T5P 12H |
| Вывод 1 | VSS (0V) |
| Вывод 2 | VDD (5.0V) |
| Вывод 3 | V0 (LCD Contrast Reference Supply) |
| Вывод 4 | RS (Register Select) |
| Вывод 5 | R/W (Read/Write) |
| Вывод 6 | E (Enable) |
| Вывод 7 | DB0 |
| Вывод 8 | DB1 |
| Pin 9 | DB2 |
| Контакт 10 | DB3 |
| Контакт 11 | DB4 |
| Pin 12 | DB5 |
| Pin 13 | DB6 |
| Вывод 14 | DB7 |
| Pin 15 | BLA (Backlight Positive 5.0V) |
| Pin 16 | BLK (Backlight Negative VSS) |
| Тип монтажа | 16 pins top |
| Подсветка | White LED |
| Интерфейс | Parallel 8-bit / 4-bit |
| Артикул | HTM1604B-25W-T5P12H |
| Тип дисплея | Character Display Module |
| Производитель | Shenzhen Hot Display Technology Co.,Ltd |
| Название продукта | Character Display Module |
| Угол обзора | 12H |
| Контрастность | 5 |
| Формат дисплея | 16 x 4 characters |
| Driving method | 1/16 Duty, 1/5 Bias |
| Кол-во выводов | 16 |
| Lcd display mode | STN-Blue, Negative, Transmissive |
| Data hold time min | 20ns |
| Габаритные размеры | 87.0 x 60.0 x 10.4 mm |
| Макс. ток питания | 0.5mA |
| Ток пит. тип. | 0.2mA |
| Data delay time max | 190ns |
| Data setup time min | 100ns |
| Controller driver ic | ST7066U + ST7063 + ST7065 |
| Напряжение питания логики | 5.0V |
| Address hold time min | 10ns |
| Enable cycle time min | 1000ns |
| Вх. низ. напр. макс. | 0.6V |
| Response time ton max | 230ms |
| Response time ton typ | 180ms |
| Address setup time min | 100ns |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Response time toff max | 150ms |
| Response time toff typ | 100ms |
| Угол обзора по вертикали | -10 to 40 deg |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | 80C |
| Мин. темп. хр. | -30C |
| Тип упаковки | Palette (палетта) |
| Напряжение питания логики макс. | 5.5V |
| Напряжение питания логики мин. | 4.5V |
| Угол обзора по горизонтали | -30 to 30 deg |
| Enable rise fall time max | 25ns |
| Макс. раб. темп. | 70C |
| Мин. раб. темп. | -20C |
| Supply voltage lcd typ 0c | 4.8V |
| Абс. макс. входное напряжение | VSS to VDD |
| Supply voltage lcd typ 25c | 4.4V |
| Supply voltage lcd typ 50c | 4.1V |
| Supply voltage lcd typ 70c | 3.9V |
| Enable pulse width high min | 450ns |
| Backlight forward current max | 60mA |
| Backlight forward current typ | 45mA |
| Backlight forward voltage typ | 5.0V |
| Absolute max supply voltage lcd | 6.5V |
| Supply voltage lcd typ minus20c | 5.0V |
| Absolute max supply voltage logic | 6.5V |
