ЖКИ знакосинтезирующий 16 х 4, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 87х60 мм, видимая область 62х27 мм, питание 5В, -20...70°C, 6 o`clock, 16 контактов сверху
У поставщика
ПроизводительHOTLCD
У поставщиков
200 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт690,43 ₽
Сумма690,43 ₽
+ доплата 490,00 ₽
В наличии200 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 669,63 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 690,43 ₽. До заказа без доплаты не хватает 16 609,57 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 690,43 ₽
Описание

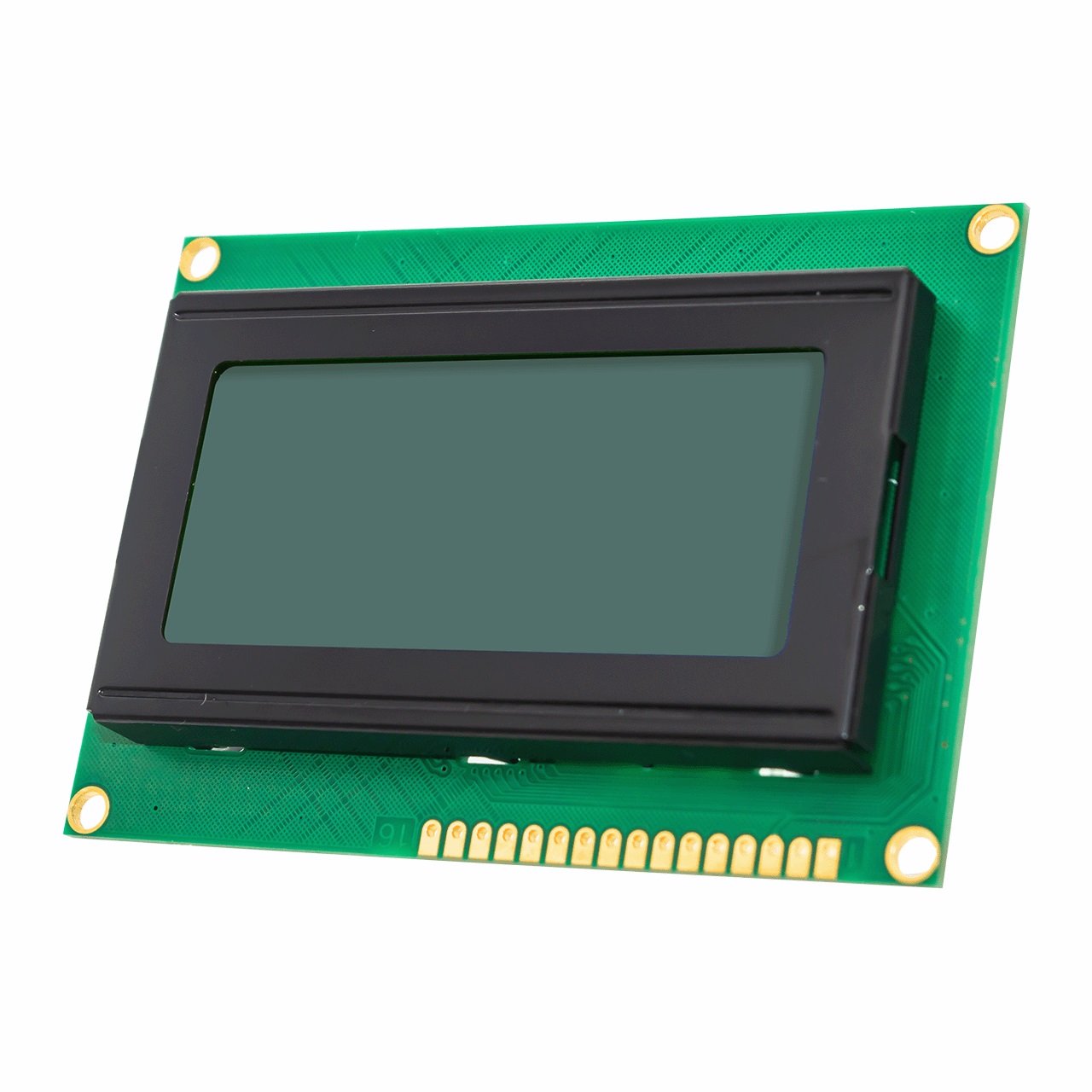

ЖКИ-дисплей HOTLCD HTM1604B-11Y-T5P 6H — знакосинтезирующий экран с форматом 16 символов в 4 строки. Модель выполнена на STN-матрице с серым позитивным изображением и прозрачно-отражающим эффектом, оснащена желто-зеленой светодиодной подсветкой. Работает от 5 В, имеет габариты 87х60 мм и видимую область 62х27 мм, устойчив к температурам от -20 до +70°C. Применяется в промышленной автоматике и измерительных приборах.
Технические характеристики
| Корпус | модуль |
| Тип монтажа | THT |
| Подсветка | Yellow Green LED |
| Интерфейс | Parallel 8-bit/4-bit |
| Pixel count | 80x32 |
| Режим | STN-Gray, Positive, Transflective |
| Тип дисплея | Character Display Module |
| Название продукта | HTM1604B-11Y-T5P 6H |
| Видимая область | 62 x 27 mm |
| Controller ic | ST7066U+ST7063+ST7065 |
| Угол обзора | 6H |
| Контрастность | 5 |
| Driving method | 1/16 Duty, 1/5 Bias |
| Кол-во выводов | 16 |
| Ток питания | 0.2mA typ, 0.5mA max |
| Character format | 16x4 |
| Response time on | 180ms typ, 230ms max |
| Низкий уровень входного напряжения | 0.6V max |
| Response time off | 100ms typ, 150ms max |
| Высокий уровень входного напряжения | 2.2V min |
| Габаритные размеры | 87.0 x 60.0 x 10.4 mm |
| Низкое выходное напряжение | 0.4V max |
| Напряжение питания ЖКИ | 4.4V typ at 25C |
| Высокое вых. напр. | 2.4V min |
| Темп. хранения | -30C to +80C |
| View angle vertical | -10 to 40 deg |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Раб. температура | -20C to +70C |
| View angle horizontal | -30 to 30 deg |
| Тип упаковки | Palette (палетта) |
| Led backlight forward current | 45mA typ, 60mA max |
| Led backlight forward voltage | 5.0V |
