ЖКИ знакосинтезирующий 16 х 4, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 87х60 мм, видимая область 62х27 мм, питание 5В, -20...70°C, 6 o`clock, 16 контактов сверху
У поставщика
ПроизводительHOTLCD
У поставщиков
598 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт690,86 ₽
Сумма690,86 ₽
+ доплата 490,00 ₽
В наличии598 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 670,06 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 690,86 ₽. До заказа без доплаты не хватает 16 609,14 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 690,86 ₽
Описание

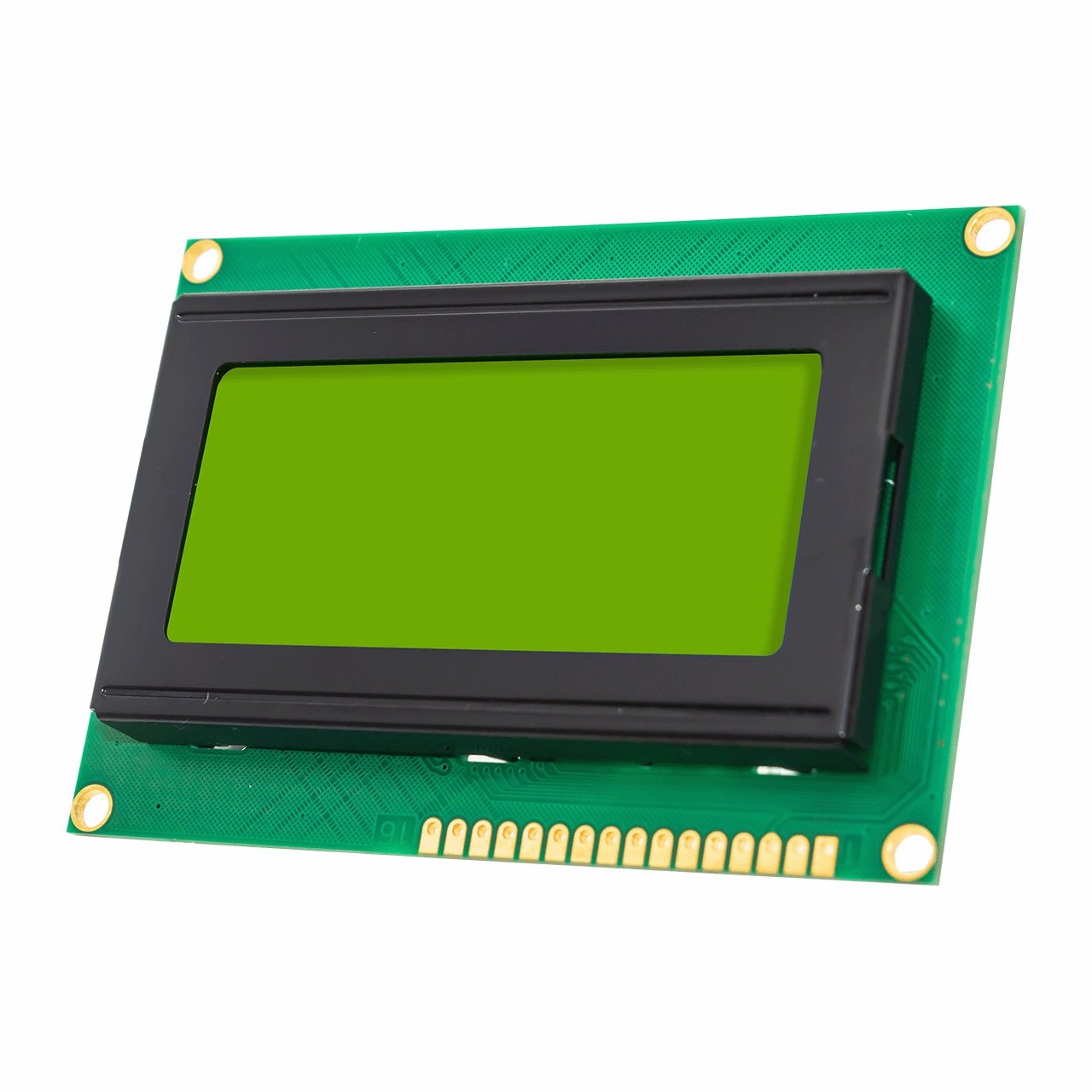

ЖКИ-дисплей HOTLCD HTM1604B-01Y-T5P 6H — знакосинтезирующий экран на 4 строки по 16 символов. Модель с желто-зеленым STN-экраном, позитивным отображением и светодиодной подсветкой. Работает от 5 В, устойчив к температурам от -20 до +70°C. Применяется в промышленной автоматике и контрольно-измерительных приборах.
Технические характеристики
| Модель | HTM1604B-01Y-T5P 6H |
| Pixels | 80x32 |
| Корпус | модуль |
| Тип монтажа | THT |
| Подсветка | Yellow Green LED |
| Интерфейс | Parallel 8-bit/4-bit |
| Characters | 16x4 |
| Тип дисплея | STN-YG, Positive, Transflective |
| Название продукта | Character Display Module |
| Видимая область | 62 x 27 mm |
| Controller ic | ST7066U + ST7063 + ST7065 |
| Угол обзора | 6H |
| Контрастность | 5 typ |
| Driving method | 1/16 Duty, 1/5 Bias |
| Кол-во выводов | 16 |
| Response time on | 180ms typ, 230ms max |
| Низкий уровень входного напряжения | 0.6V max |
| Response time off | 100ms typ, 150ms max |
| Высокий уровень входного напряжения | 2.2V min |
| Lcd supply voltage | 4.4V typ at 25°C |
| Габаритные размеры | 87.0 x 60.0 x 10.4 mm |
| Низкое выходное напряжение | 0.4V max |
| Высокое вых. напр. | 2.4V min |
| Темп. хранения | -30°C to +80°C |
| Supply current logic | 0.2mA typ, 0.5mA max |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Раб. температура | -20°C to +70°C |
| Угол обзора по вертикали | -10° to +40° |
| Тип упаковки | Palette (палетта) |
| Угол обзора по горизонтали | -30° to +30° |
| Led backlight forward current | 45mA typ, 60mA max |
| Led backlight forward voltage | 5.0V typ |
