ЖКИ знакосинтезирующий 16 x 2, STN Синий Негативный/прозрачный светодиодная подсветка белая, размеры 122x44 мм, видимая область 99x24 мм, -20...70°C, 6 o`clock, 16 контактов снизу
У поставщика
ПроизводительHOTLCD
У поставщиков
200 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт649,46 ₽
Сумма649,46 ₽
+ доплата 490,00 ₽
В наличии200 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 629,73 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 649,46 ₽. До заказа без доплаты не хватает 16 650,54 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 649,46 ₽
Описание

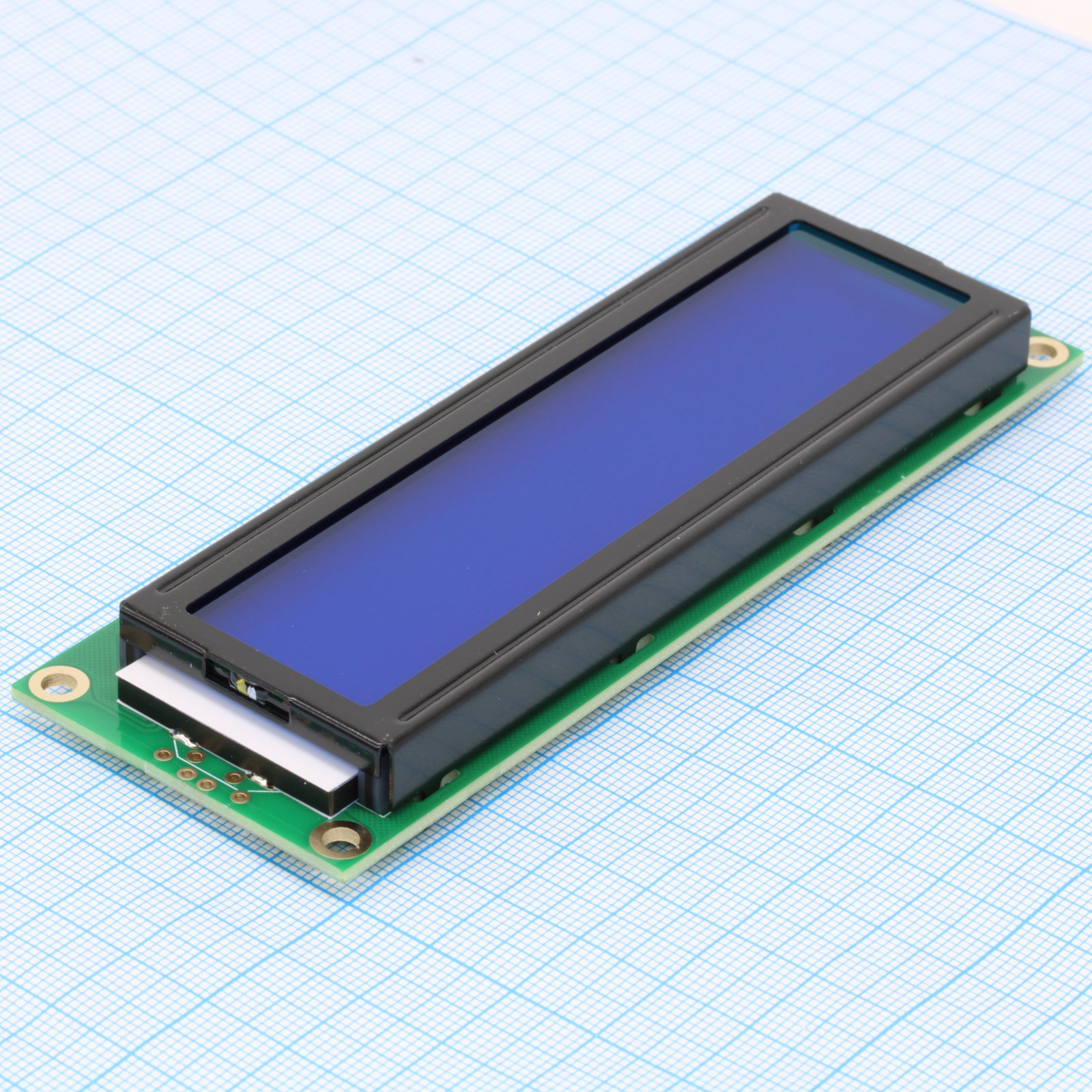

ЖКИ-дисплей HOTLCD HTM1602B-25W-T5P 6H — знакосинтезирующий экран с разрешением 16x2 символа. Модель выполнена на STN-матрице с синим негативным отображением и белой светодиодной подсветкой, рабочая температура от -20 до +70°C. Размеры дисплея 122x44 мм, видимая область — 99x24 мм, расположение контактов снизу (6 o`clock). Применяется в промышленной автоматике, контрольно-измерительных приборах и встраиваемых системах.
Технические характеристики
| Модель | HTM1602B-25W-T5P 6H |
| Корпус | модуль |
| Подсветка | Белый |
| Интерфейс | Parallel 4-bit / 8-bit |
| Тип дисплея | Character Display Module |
| Производитель | Shenzhen Hot Display Technology Co.,Ltd |
| Название продукта | Character Display Module |
| Площадь обзора | 99 x 24 mm |
| Controller ic | ST7066U + ST7065C |
| Тип монтажа | THT |
| Угол обзора | 6H |
| Тип подсветки | светодиод |
| Формат дисплея | 16 x 2 characters |
| Driving method | 1/16 Duty, 1/5 Bias |
| Кол-во выводов | 16 |
| Pin connection | низ |
| Lcd display mode | STN-Blue, Negative, Transmissive |
| Outline dimension | 122.0 x 44.0 x 10.7 mm |
| Contrast ratio typ | 5 |
| Data hold time min | 20ns |
| Макс. ток питания | 0.5mA |
| Ток пит. тип. | 0.2mA |
| Data delay time max | 190ns |
| Data setup time min | 100ns |
| Address hold time min | 10ns |
| Enable cycle time min | 1000ns |
| Вх. низ. напр. макс. | 0.6V |
| Мин. напряжение входа низкого уровня | 0V |
| Response time ton max | 230ms |
| Response time ton typ | 180ms |
| Address setup time min | 100ns |
| Макс. напряжение входа высокого уровня | VDD |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Response time toff max | 150ms |
| Response time toff typ | 100ms |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | +80C |
| Мин. темп. хр. | -30C |
| Тип упаковки | Palette (палетта) |
| Условия тока питания | VDD=+5V |
| Напряжение питания логики макс. | 5.5V |
| Напряжение питания логики мин. | 4.5V |
| Supply voltage logic typ | 5.0V |
| Enable rise fall time max | 25ns |
| Макс. раб. темп. | +70C |
| Мин. раб. темп. | -20C |
| Supply voltage lcd typ 0c | 4.8V |
| Supply voltage lcd typ 25c | 4.4V |
| Supply voltage lcd typ 50c | 4.1V |
| Supply voltage lcd typ 70c | 3.9V |
| Viewing angle vertical max | 40deg |
| Viewing angle vertical min | -10deg |
| Enable pulse width high min | 450ns |
| Viewing angle horizontal max | 30deg |
| Viewing angle horizontal min | -30deg |
| Backlight forward current max | 35mA |
| Backlight forward current typ | 30mA |
| Backlight forward voltage typ | 5.0V |
| Температура хранения | без конденсата |
| Абс. макс. входное напряжение, макс. | VDD |
| Абс. макс. входное напряжение, мин. | VSS |
| Absolute max supply voltage lcd | 6.5V |
| Operating temperature condition | без конденсата |
| Supply voltage lcd typ minus20c | 5.0V |
| Absolute max supply voltage logic | 6.5V |
