ЖКИ знакосинтезирующий 16 x 2, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 122х44, видимая область 99х24, питание 5В, -20...70°C, 6 o`clock, 16 контактов снизу
У поставщика
ПроизводительHOTLCD
У поставщиков
99 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:99 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 610,95 |
| от 3 | 592,40 |
| от 5 | 576,48 |
Описание

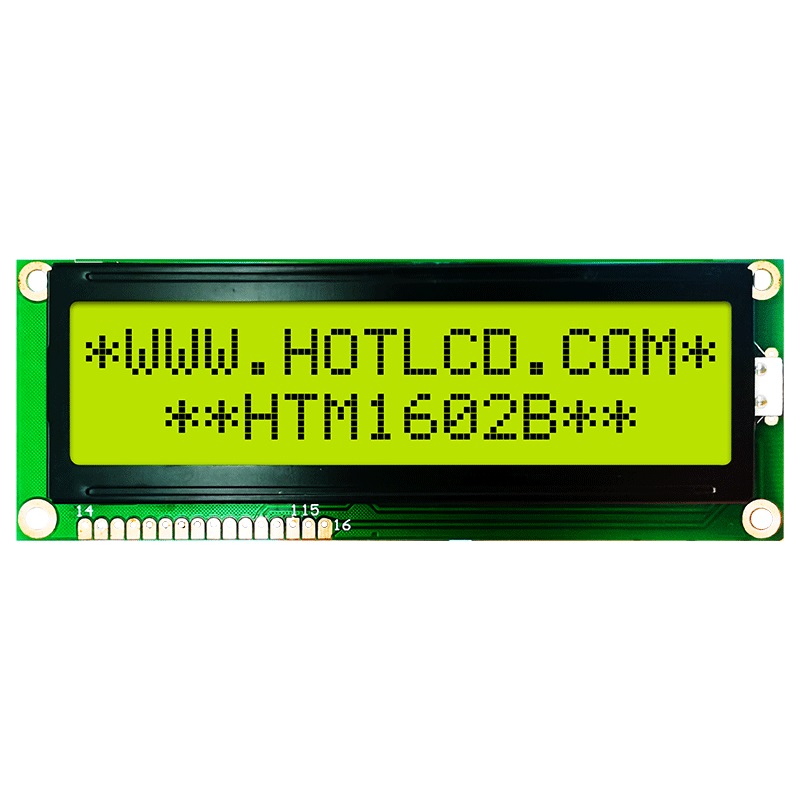

ЖКИ-дисплей HTM1602B-01Y-T5P 6H от HOTLCD — знакосинтезирующий индикатор 16x2 символов. Модель выполнена на STN-матрице с желто-зеленым позитивным отображением и прозрачно-отражающим эффектом, оснащена желто-зеленой светодиодной подсветкой. Работает от напряжения 5 В в диапазоне температур от -20 до +70°C, имеет 16 контактов с нижним расположением. Подходит для встраивания в промышленную автоматику, измерительные приборы и бытовую электронику.
Технические характеристики
| Bias | 1/5 |
| Duty | 1/16 |
| Тип монтажа | THT |
| Интерфейс | Parallel (8-bit / 4-bit) |
| Кол-во выводов | 16 |
| Тип дисплея | STN, Yellow-Green, Positive, Transflective |
| Площадь обзора | 99.0mm x 24.0mm |
| Controller ic | ST7066U + ST7065C |
| Backlight type | Yellow Green LED |
| Contrast ratio | 5 |
| Character format | 16 characters x 2 lines |
| Backlight voltage | 5.0V |
| Viewing direction | 6 o'clock |
| Current supply max | 0.5mA |
| Габаритные размеры | 122.0mm x 44.0mm x 10.7mm |
| Voltage supply logic | 5.0V |
| Диапазон питания | 4.5V to 5.5V |
| Backlight current max | 35mA |
| Response time ton max | 230ms |
| Current supply typical | 0.2mA |
| Response time toff max | 150ms |
| Viewing angle vertical | -10° to 40° |
| Тип упаковки | Palette (палетта) |
| Viewing angle horizontal | -30° to 30° |
| Backlight current typical | 30mA |
| Power consumption typical | 150mW |
| Response time ton typical | 180ms |
| Диап. темп. хр. | -30°C to +80°C |
| Response time toff typical | 100ms |
| Диап. раб. темп. | -20°C to +70°C |
