ЖКИ знакосинтезирующий 16 x 1, STN Желто-зеленый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размеры 122x33 мм, видимая область 99x13 мм, -20...70°C, 6 o`clock, 16 контактов сверху
У поставщика
ПроизводительHOTLCD
У поставщиков
99 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт661,77 ₽
Сумма661,77 ₽
+ доплата 490,00 ₽
В наличии99 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 641,71 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 661,77 ₽. До заказа без доплаты не хватает 16 638,23 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 661,77 ₽
Описание

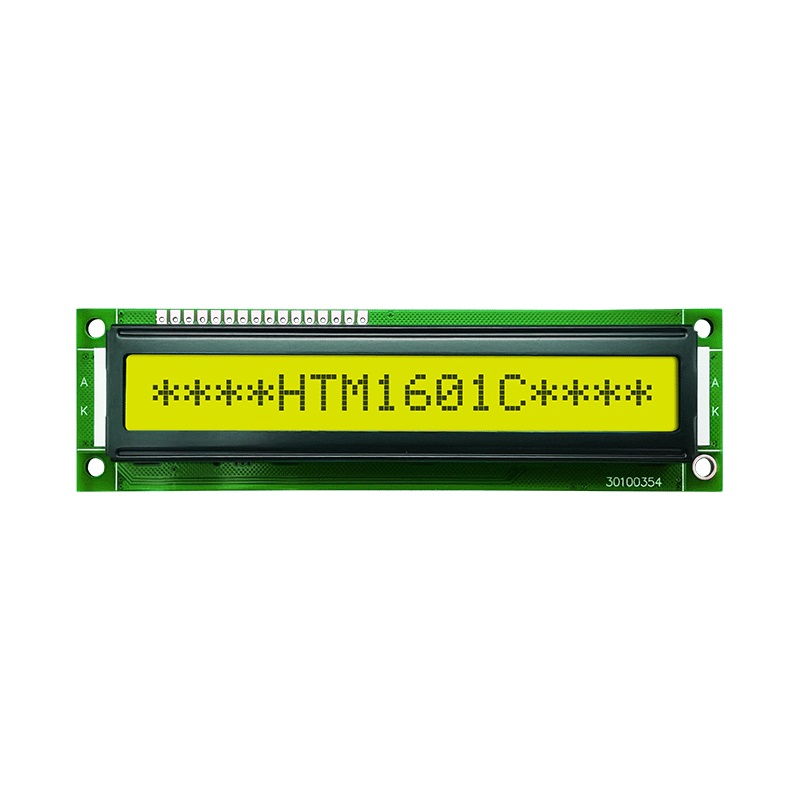

ЖКИ-дисплей HOTLCD HTM1601C-01Y-T5P 6H — знакосинтезирующий индикатор на 16 символов в одной строке. Экран выполнен по технологии STN с желто-зеленым свечением и позитивным отображением, оснащен встроенной светодиодной подсветкой. Рабочий диапазон температур от -20 до +70 °C, размер видимой области 99×13 мм. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Корпус | модуль |
| Lcd mode | STN-YG, Positive, Transflective |
| Тип монтажа | Through Hole |
| Подсветка | Yellow-Green LED |
| Интерфейс | Parallel 8-bit/4-bit |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| Тип дисплея | Character Display Module |
| Видимая область | 99x13mm |
| Controller ic | ST7066U |
| Угол обзора | 6H |
| Контрастность | 5 typ |
| Driving method | 1/16 Duty, 1/5 Bias |
| Ток питания | 0.2mA typ, 0.5mA max |
| Character count | 16x1 |
| Response time on | 180ms typ, 230ms max |
| Низкий уровень входного напряжения | 0.6V max |
| Response time off | 100ms typ, 150ms max |
| Высокий уровень входного напряжения | 2.2V min |
| Габаритные размеры | 122.0x33.0x11.3mm |
| Низкое выходное напряжение | 0.4V max |
| Напряжение питания ЖКИ | 4.4V typ at 25°C |
| Высокое вых. напр. | 2.4V min |
| Темп. хранения | -30...80°C |
| Напряжение питания логики | 4.5-5.5V (typ 5.0V) |
| Раб. температура | -20...70°C |
| Тип упаковки | Palette (палетта) |
| Прямой ток подсветки | 30mA typ, 40mA max |
| Прямое напряжение подсветки | 5.0V typ |
