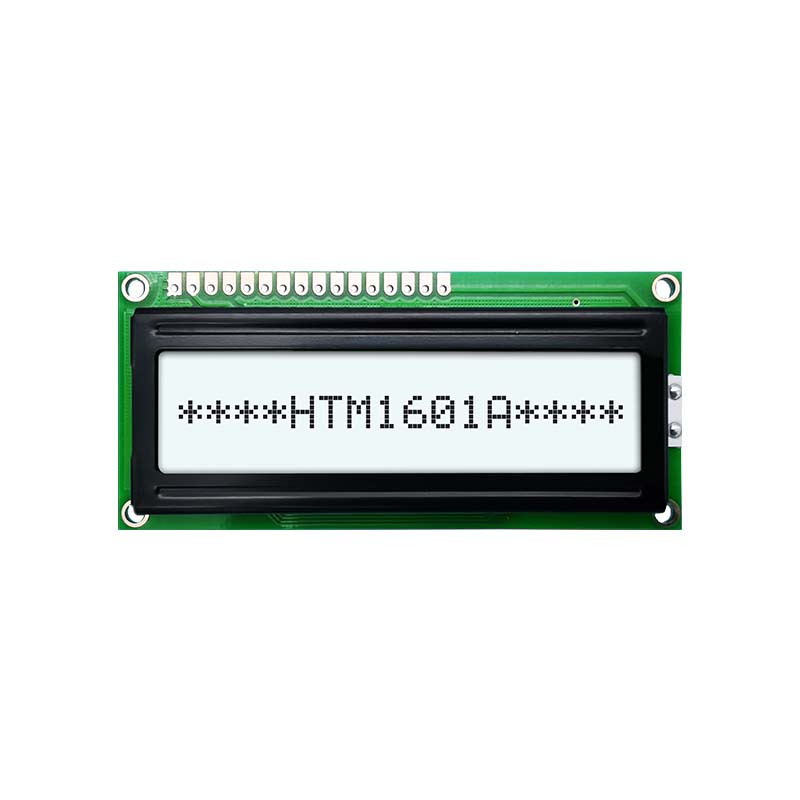

ЖКИ знакосинтезирующий 16 x 1, FSTN Белый Позитивный/прозрачно-отражающий светодиодная подсветка белая размеры 80x36мм, видимая область 64,5x16 мм, -20...70°C, 6 o`clock, 16 контактов сверху
У поставщика
ПроизводительHOTLCD
У поставщиков
100 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт345,10 ₽
Сумма690,20 ₽
+ доплата 490,00 ₽
В наличии100 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 4 — 333,56 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 690,20 ₽. До заказа без доплаты не хватает 16 609,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 690,20 ₽
Описание
ЖКИ-дисплей от HOTLCD с разрешением 16 символов на 1 строку. Модель выполнена на технологии FSTN с белым позитивным изображением и прозрачно-отражающим покрытием, оснащена белой светодиодной подсветкой. Рабочий диапазон температур от -20 до +70°C, габариты 80x36 мм с видимой областью 64,5x16 мм. Подходит для промышленной автоматики и встраиваемых устройств, где требуется компактный и контрастный индикатор.
Технические характеристики
| Корпус | модуль |
| Тип монтажа | THT |
| Интерфейс | Parallel 8-bit/4-bit |
| Кол-во выводов | 16 |
| Контроллер | ST7066U |
| Разрешение | 16x1 characters |
| Тип дисплея | FSTN, Positive, Transflective |
| Тип подсветки | White LED |
| Контрастность | 5 typ (CR≥2) |
| Driving method | 1/16 Duty, 1/5 Bias |
| Низкий уровень входного напряжения | 0V to 0.6V |
| Response time ton | 180ms typ, 230ms max |
| Направление обзора | 6 o'clock |
| Высокий уровень входного напряжения | 2.2V min to VDD |
| Lcd voltage vdd v0 | 4.4V typ at 25°C, varies with temperature |
| Габаритные размеры | 80.0 x 36.0 x 9.6 mm |
| Низкое выходное напряжение | 0.4V max |
| Response time toff | 100ms typ, 150ms max |
| Высокое вых. напр. | 2.4V min |
| Темп. хранения | -30°C to +80°C |
| Supply current logic | 0.2mA typ, 0.5mA max |
| Напряжение питания логики | 4.5-5.5V (typ 5.0V) |
| Раб. температура | -20°C to +70°C |
| Угол обзора по вертикали | -10° to 40° |
| Тип упаковки | Palette (палетта) |
| Угол обзора по горизонтали | -30° to 30° |
| Прямой ток подсветки | 30mA typ, 40mA max |
| Прямое напряжение подсветки | 5.0V typ |
