ЖКИ знакосинтезирующий 8 x 2, STN Синий Негативный/прозрачный светодиодная подсветка белая, питание 5В, размер 58x32 мм, видимая область 38х16 мм, -20...70°C, 6 o`clock, 16 контактов 2 ряда слева
У поставщика
ПроизводительHOTLCD
У поставщиков
296 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:296 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 326,97 |
| от 5 | 315,86 |
| от 9 | 305,15 |
| от 17 | 296,63 |
| от 33 | 291,95 |
Описание

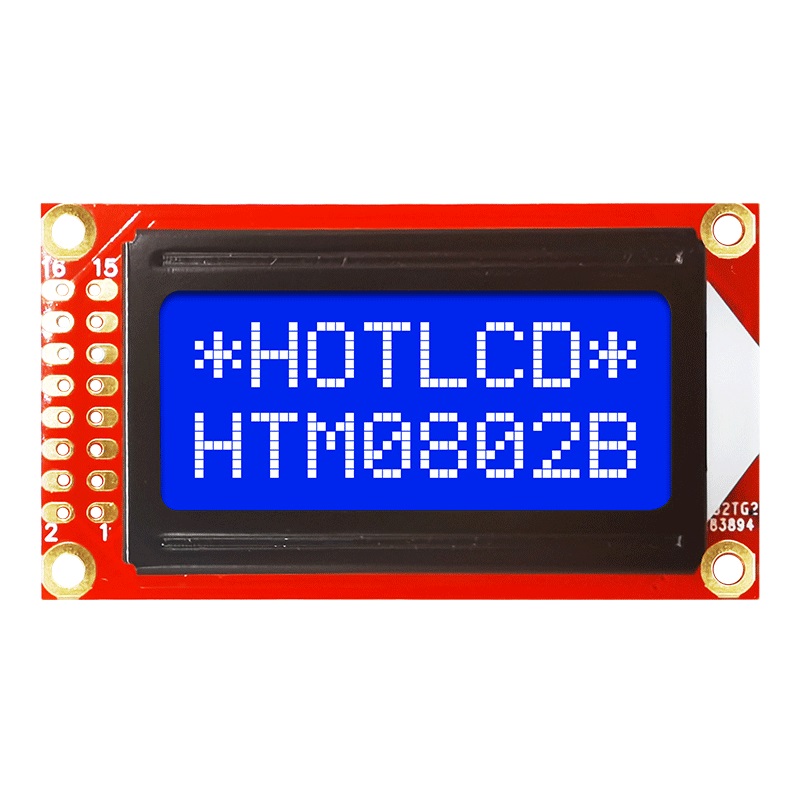

ЖКИ-дисплей HOTLCD HTM0802B-25W-T5P-V03 — знакосинтезирующий экран с разрешением 8x2 символа. Модель выполнена на синем STN-дисплее с негативным отображением и белой светодиодной подсветкой, питание 5 В. Размер модуля 58x32 мм, видимая область 38x16 мм, рабочая температура от -20 до +70°C. Подходит для встраивания в промышленную автоматику, контроллеры и измерительные приборы.
Технические характеристики
| Модель | HTM0802B-25W-T5P-V03 |
| Корпус | модуль |
| Интерфейс | Parallel 8-bit / 4-bit |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| Тип дисплея | STN-Blue, Negative, Transmissive |
| Название продукта | Character Display Module |
| Площадь обзора | 38x16mm |
| Controller ic | ST7066U |
| Тип монтажа | THT |
| Угол обзора | 6H |
| Backlight type | White LED |
| Contrast ratio | 5 |
| Формат дисплея | 8x2 characters |
| Driving method | 1/16 Duty, 1/5 Bias |
| Ток питания | 0.2mA |
| Character matrix | 5x8 dots |
| Lcd panel pixels | 40x16 |
| Outline dimension | 58.0x32.0x10.2mm |
| Response time ton | 180ms |
| Data hold time min | 20ns |
| Response time toff | 100ms |
| Макс. ток питания | 0.5mA |
| Data delay time max | 190ns |
| Data setup time min | 100ns |
| Темп. хранения | -30 to +80°C |
| Supply voltage logic | 5.0V |
| Address hold time min | 10ns |
| Enable cycle time min | 1000ns |
| Вх. низ. напр. макс. | 0.6V |
| Раб. температура | -20 to +70°C |
| Response time ton max | 230ms |
| Address setup time min | 100ns |
| Enable pulse width min | 450ns |
| Вх. выс. напр. мин. | 2.2V |
| Низ. напр. вых. макс. | 0.4V |
| Response time toff max | 150ms |
| Viewing angle vertical | -10 to 40 deg |
| Мин. выходное высокое напряжение | 2.4V |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic max | 5.5V |
| Supply voltage logic min | 4.5V |
| Viewing angle horizontal | -30 to 30 deg |
| Backlight forward current | 15mA |
| Backlight forward voltage | 5.0V |
| Enable rise fall time max | 25ns |
| Supply voltage lcd typ 0c | 4.8V |
| Supply voltage lcd typ 25c | 4.4V |
| Supply voltage lcd typ 50c | 4.1V |
| Supply voltage lcd typ 70c | 3.9V |
| Backlight forward current max | 20mA |
| Supply voltage lcd typ minus20c | 5.0V |
