Документация

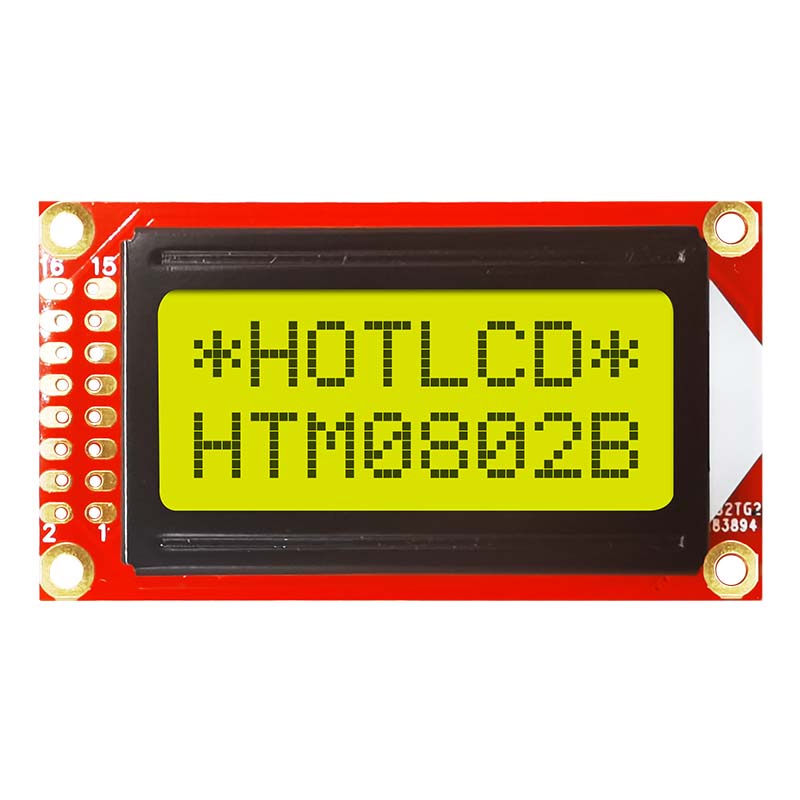

ЖКИ знакосинтезирующий 8 x 2, STN Серый Позитивный/прозрачно-отражающий светодиодная подсветка желто-зеленая размер 58x32 мм, видимая область 38х16 мм, питание 5В, -20...70°C, 6 o`clock, 16 контактов 2 ряда слева
У поставщика
ПроизводительHOTLCD
У поставщиков
298 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт330,89 ₽
Сумма1 654,45 ₽
+ доплата 490,00 ₽
В наличии298 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 8 — 319,83 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 1 654,45 ₽. До заказа без доплаты не хватает 15 645,55 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 654,45 ₽
Описание
ЖКИ-дисплей HOTLCD формата 8x2 символа на базе STN с серым позитивным изображением и прозрачно-отражающим эффектом. Оснащен желто-зеленой светодиодной подсветкой, питается от 5 В и работает в диапазоне температур от -20 до +70°C. Компактный корпус 58x32 мм с видимой областью 38x16 мм и 16-контактным разъемом. Подходит для промышленной автоматики и контрольно-измерительных приборов.
Технические характеристики
| Модель | HTM0802B-11Y-T5P-V03 |
| Корпус | модуль |
| Тип монтажа | THT |
| Подсветка | Yellow Green LED |
| Интерфейс | 8-bit parallel |
| Расположение выводов | 2 rows left |
| Тип дисплея | STN-Gray, Positive, Transflective |
| Название продукта | Character Display Module |
| Controller ic | ST7066U |
| Угол обзора | 6H |
| Контрастность | 5 typ |
| Формат дисплея | 8x2 characters |
| Driving method | 1/16 Duty, 1/5 Bias |
| Кол-во выводов | 16 |
| Ток питания | 0.2mA typ, 0.5mA max |
| Response time on | 180ms typ, 230ms max |
| Низкий уровень входного напряжения | 0.6V max |
| Response time off | 100ms typ, 150ms max |
| Высокий уровень входного напряжения | 2.2V min |
| Lcd supply voltage | 4.4V typ at 25°C |
| Габаритные размеры | 58.0x32.0x10.2mm |
| Низкое выходное напряжение | 0.4V max |
| Высокое вых. напр. | 2.4V min |
| Темп. хранения | -30°C to +80°C |
| Напряжение питания логики | 4.5V to 5.5V (typ 5.0V) |
| Раб. температура | -20°C to +70°C |
| Угол обзора по вертикали | -10 to 40 deg |
| Тип упаковки | Palette (палетта) |
| Угол обзора по горизонтали | -30 to 30 deg |
| Прямой ток подсветки | 15mA typ, 20mA max |
| Прямое напряжение подсветки | 5.0V typ |
