ЖКИ графич, 128 х 64, COG, FSTN Positive/Transflective, подсв. LED Белая, VDD = 3V, 6 o'cl, -20...+70C драйвер ST7567
У поставщика
ПроизводительHOTLCD
У поставщиков
170 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт566,90 ₽
Сумма566,90 ₽
+ доплата 490,00 ₽
В наличии170 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 560,44 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 566,90 ₽. До заказа без доплаты не хватает 16 733,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 566,90 ₽
Описание

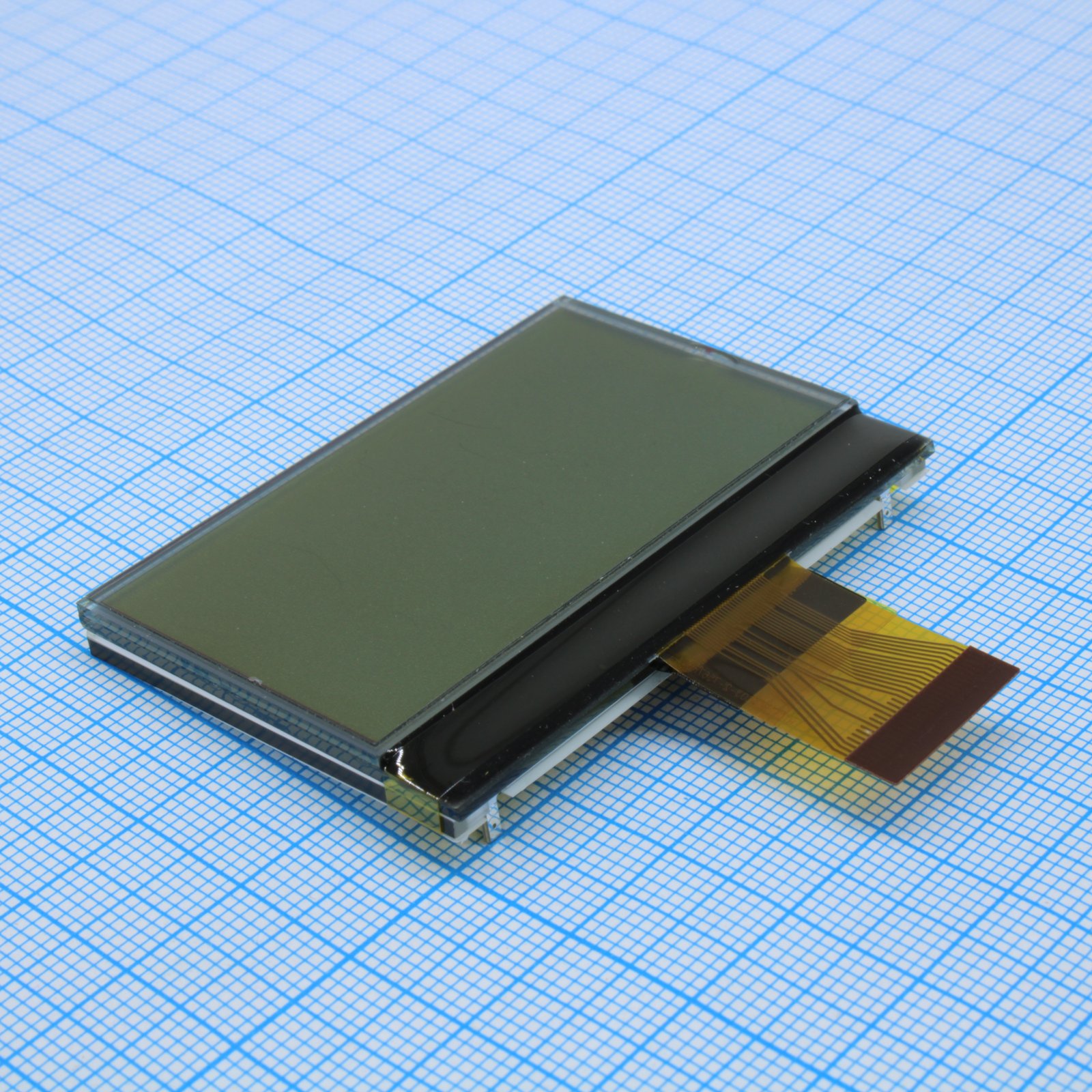

Графический ЖК-дисплей от HOTLCD с разрешением 128×64 пикселей. Модель выполнена по технологии COG на базе контроллера ST7567, имеет белую светодиодную подсветку и FSTN-экран с трансфлективным покрытием. Работает при напряжении 3,3 В в диапазоне температур от -20 до +70°C. Подходит для портативных приборов, измерительной техники и промышленной автоматики.
Технические характеристики
| Bias | 1/9 |
| Коэфф. заполнения | 1/64 |
| Корпус | COG |
| Тип монтажа | сквозное отверстие |
| Подсветка | White LED |
| Драйвер ИС | ST7567 |
| Интерфейс | Parallel 8-bit (6800/8080) or SPI |
| Кол-во выводов | 28 |
| Разрешение | 128x64 |
| Тип дисплея | FSTN Positive Transflective |
| Угол обзора | 6H |
| Габаритные размеры | 53.2x37.8x4.6mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Напряжение питания тип. | 3.3V |
| Вх. низ. напр. макс. | 0.2*VDD |
| System cycle time min | 500ns |
| Вх. выс. напр. мин. | 0.8*VDD |
| Низ. напр. вых. макс. | 0.2*VDD |
| Мин. выходное высокое напряжение | 0.8*VDD |
| Макс. темп. хр. | +80°C |
| Мин. темп. хр. | -30°C |
| Тип упаковки | Palette (палетта) |
| Internal dc dc converter | Да |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -20°C |
| Описание (англ.) | LCD graphical, 128 x 64, COG, FSTN Transfl/Positive, LED backlight white, driver ST7567, interface parallel MPU, VLCD = 3.1V, VDD = 3.3V, 6 o'cl, -20...+70°C |
| Backlight forward current max | 60mA |
| Backlight forward current typ | 45mA |
| Backlight forward voltage typ | 3.1V |
