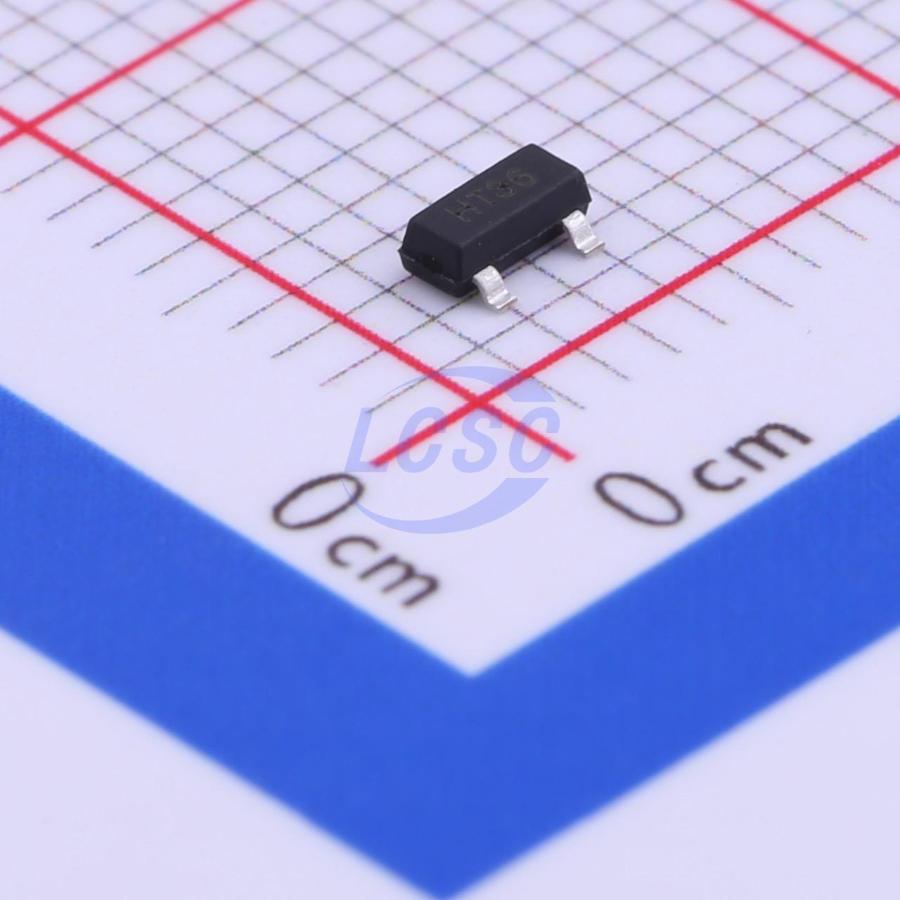

Линейный стабилизатор напряжения HT7136S / 3.6V, 0.1A, SOT-23
У поставщика
ПроизводительUMW-Youtai
КатегорияМикросхемы
У поставщиков
1 344 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 344 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 174 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,43 |
| от 78 | 3,98 |
| от 130 | 3,58 |
| от 259 | 3,28 |
| от 517 | 3,05 |
Описание
Линейный стабилизатор напряжения HT7136S от UMW (Youtai) обеспечивает фиксированное выходное напряжение 3,6 В при токе до 0,1 А. Выполнен в компактном корпусе SOT-23, что делает его удобным для применения в портативных и маломощных устройствах. Предназначен для стабилизации питания в схемах с низким энергопотреблением.
Технические характеристики
| Цоколевка | 1: GND; 2: VIN; 3: VOUT |
| Серия | 75XX-1 |
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Технология | CMOS |
| Описание | LDO high voltage regulator, 3.6V output, 100mA, SOT-23 |
| Артикул | HT7136S |
| Корпус | SOT23-3 |
| Вых. ток | 100mA typical (60mA min) |
| Вых. напряжение | 3.6V typical (3.492V to 3.708V) |
| Падение напряжения | 100mV typical @ Iout=1mA |
| Рег. линии | 0.2%/V typical (4.6V≤Vin≤30V, Iout=1mA) |
| Рег. нагрузки | 100mV typical, 150mV max (1mA≤Iout≤30mA) |
| Макс. вх. напр. | 30V |
| Рассеиваемая мощность | 400mW |
| Ток покоя | 2µA typical, 3µA max |
| Темп. дрейф | 50 ppm/°C typical |
| Темп. хранения | -50°C to 125°C |
| Раб. температура | -25°C to 70°C |
| Температура пайки | 260°C, 10s |
| Темп. коэф. | +0.6mV/°C typical (0°C≤Ta≤70°C) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Допуск вых. напр. | +3% |
| Описание (англ.) | LDO Regulator Vin 30V Vout 3.6V |
| Application circuit capacitors | C1: 10uF; C2: 10uF |
