Документация

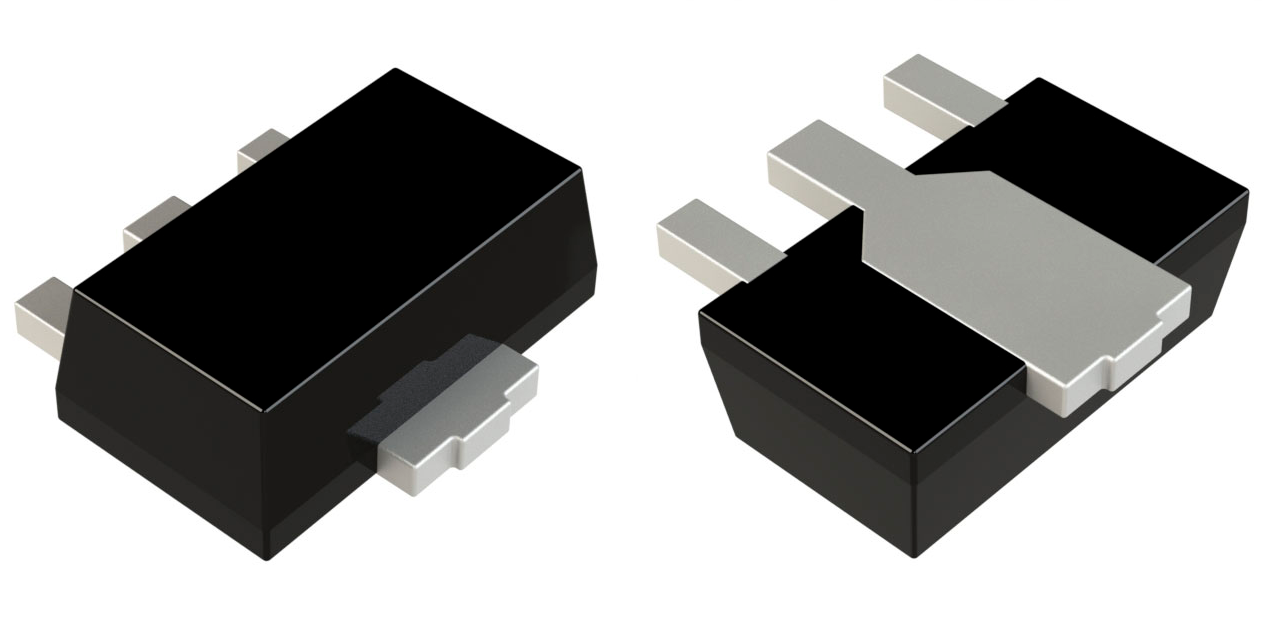

Микросхема HT7133-1
У поставщика
У поставщиков
9 361 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:9 361 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,41 |
| от 725 | 4,48 |
| от 1 227 | 3,96 |
| от 2 036 | 3,55 |
| от 3 402 | 3,27 |
Описание
Микросхема HT7133-1 от YOUTAI — стабилизатор напряжения с фиксированным выходом 3,3 В. Максимальный входной ток до 100 мА, ток покоя всего 3 мкА, падение напряжения 100 мВ. Выпускается в корпусах TO-92, SOT89-3 и SOT-23-3 для монтажа в отверстия или на поверхность. Применяется в бытовой радиоэлектронной аппаратуре и маломощных устройствах с батарейным питанием.
Технические характеристики
| Серия | 71XX |
| Тип монтажа | TO-92: THT; SOT89-3: SMD; SOT-23-3: SMD |
| Корпус | TO-92, SOT89-3, SOT-23-3 |
| Артикул | HT7133-1 |
| Вых. напряжение | 3.3V |
| Рег. линии | 0.2%/V |
| Макс. вх. напр. | 30V |
| Конфиг. выводов | 1: GND; 2: VIN; 3: VOUT |
| Макс. вых. ток | 100mA |
| Макс. регулировка нагрузки | 150mV |
| Макс. рассеиваемая мощность | 400mW |
| Макс. ток покоя | 3µA |
| Типовой выходной ток | 60mA |
| Типовое падение напряжения | 100mV |
| Типовая нагрузочная регулировка | 100mV |
| Допуск вых. напр. | +3% |
| Application circuit notes | Basic circuit requires input and output capacitors (10µF typical) |
| Dropout voltage condition | I_OUT=1mA |
| Line regulation condition | 4.5V ≤ V_IN ≤ 30V, I_OUT=1mA |
| Load regulation condition | V_IN=5.5V, 1mA ≤ I_OUT ≤ 30mA |
| Ток покоя тип. | 2µA |
| Диап. темп. хр. | -50°C to 125°C |
| Диап. раб. темп. | -25°C to 70°C |
| Temperature coefficient typical | ±0.5mV/°C |
| Temperature coefficient condition | V_IN=5.5V, I_OUT=10mA, 0°C ≤ Ta ≤ 70°C |
