Интерфейс связи USB--UART с автоматической синхронизацией
У поставщика
ПроизводительHoltek
КатегорияМикросхемы
У поставщиков
5 092 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:4 697 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,76 |
| от 61 | 60,56 |
| от 102 | 57,64 |
| от 168 | 55,32 |
| от 282 | 53,54 |
Склад 13
В наличии:395 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,89 |
| от 30 | 71,09 |
| от 59 | 66,36 |
| от 100 | 62,81 |
| от 300 | 60,16 |
Описание

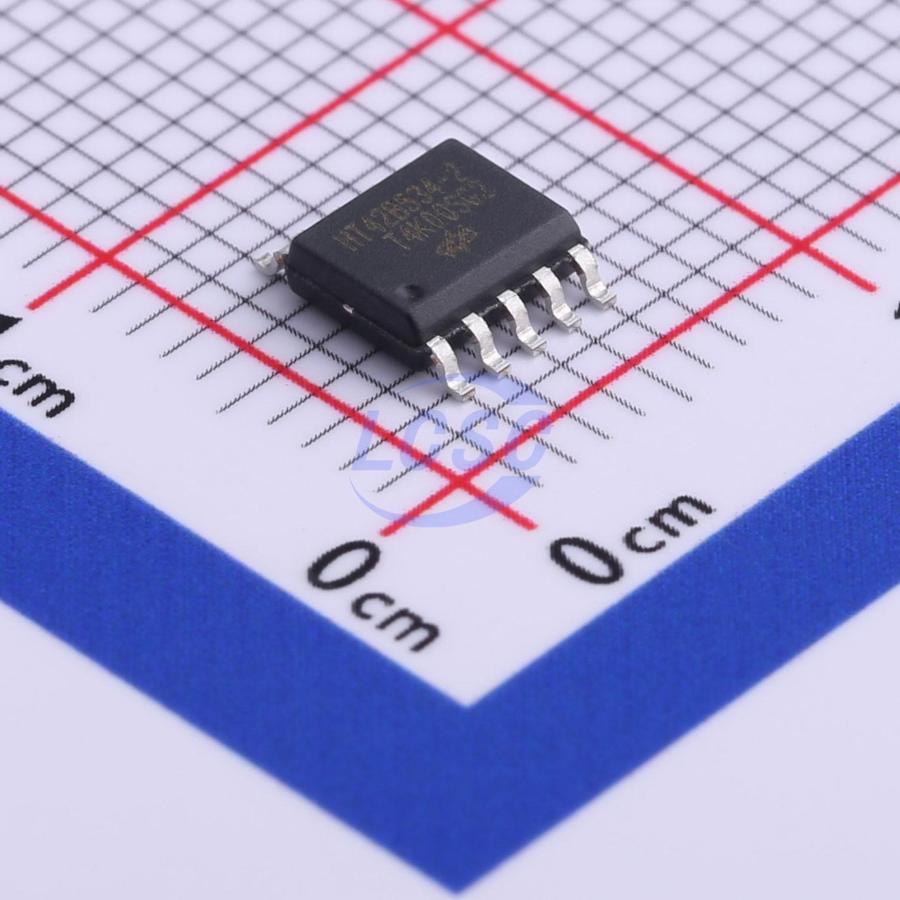

Микросхема интерфейса USB-UART от Holtek преобразует сигналы USB в последовательный интерфейс UART. Поддерживает скорость передачи до 3 Мбит/с и оснащена функцией автоматической синхронизации. Выпускается в компактном корпусе SOIC8. Применяется в промышленной автоматике, системах сбора данных и для подключения периферии к ПК.
Технические характеристики
| Тип монтажа | SMD |
| Usb class | CDC |
| Скорость USB | Full Speed (12 Mbps) |
| Объем EEPROM | 256 bytes |
| Uart parity | odd, even, no parity |
| Flow control | RTS/CTS hardware flow control |
| Supported os | Windows XP (SP2), Vista, 7, 8, 10, Android 4.0+, Mac OS X |
| Корпус | SOIC8 |
| Baud rate max | 3Mbps |
| Remote wakeup | Да |
| Uart data bits | 8 |
| Uart stop bits | 1 or 2 |
| Варианты корпуса | 8-pin SOP, 10-pin SOP, 10-pin MSOP, 16-pin NSOP |
| Reset delay time | 25ms to 100ms (typ 50ms) |
| Current supply max | 20mA |
| Макс. напряжение питания | 5.5V |
| Мин. напряжение питания | 3.3V |
| Current standby max | 1.0µA |
| Current suspend max | 450µA |
| Oscillator accuracy | ±0.25% |
| Uart rx buffer size | 128 bytes |
| Uart tx buffer size | 128 bytes |
| System startup timer | 16 oscillator cycles |
| Voltage uart pin max | 5.5V |
| Voltage uart pin min | 1.8V |
| Вх. ток утечки | ±1µA |
| Current supply typical | 16mA |
| Output sink current 5v | 10mA min, 20mA typ |
| Current standby typical | 0.1µA |
| Current suspend typical | 360µA |
| Output sink current 33v | 4mA min, 8mA typ |
| Power on reset min time | 1ms |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -60°C |
| Общая рассеиваемая мощность | 500mW |
| Тип упаковки | Tube (туба) |
| Output source current 5v | -5mA min, -10mA typ |
| Voltage regulator output | 3.3V typ (3.0V to 3.6V) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output source current 33v | -2mA min, -4mA typ |
| Абс. макс. входное напряжение | VSS-0.3V to VDD+0.3V |
| Power on reset rising rate | 0.035 V/ms |
| Pull high resistance dplus | 1.5kΩ ±5% |
| Pull high resistance io 5v | 10kΩ to 50kΩ |
| Макс. напряжение питания | 6.0V |
| Automatic resynchronization | Да |
| Pull high resistance io 33v | 20kΩ to 100kΩ |
| Power on reset start voltage | 100mV |
| Regulator output current max | 70mA |
| Описание (англ.) | 3Mbps USB to UART SOP-10-150mil USB Converters ROHS |
| Частота внутр. генератора | 12MHz |
| Absolute max storage temperature | -60°C to 150°C |
| Absolute max total io sink current | 80mA |
| Absolute max total io source current | -80mA |
