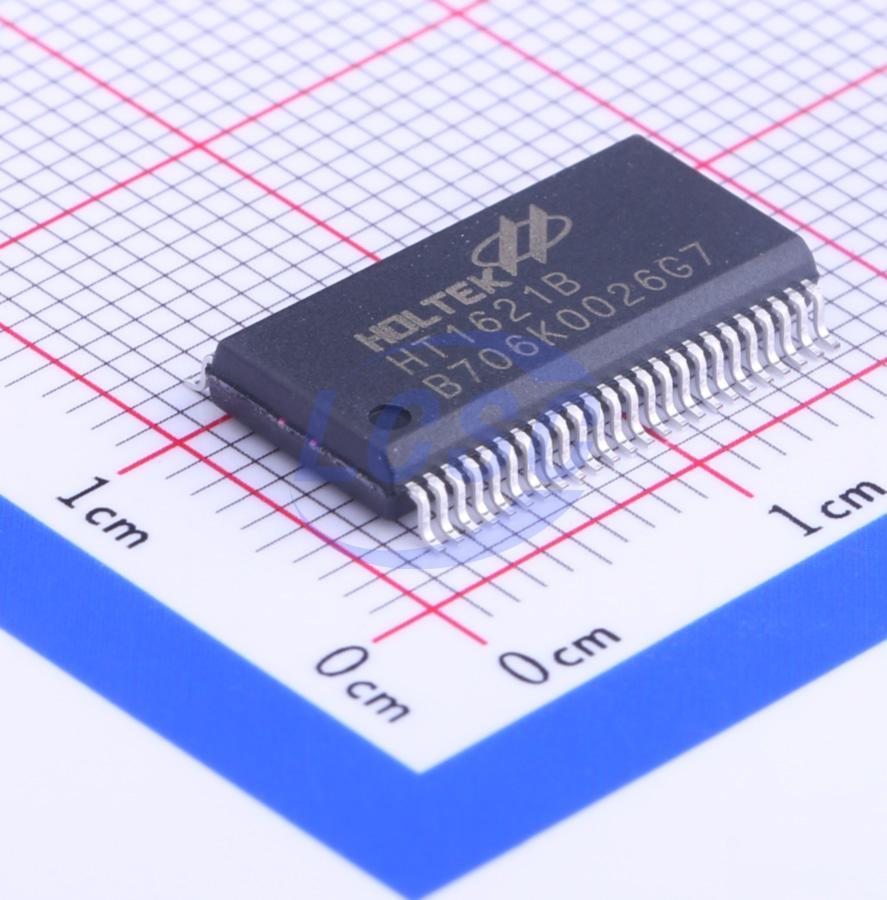

Микросхема HT1621B
У поставщика
У поставщиков
125 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:125 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,12 |
| от 30 | 54,43 |
| от 90 | 50,60 |
| от 150 | 47,73 |
| от 300 | 45,59 |
Описание
Микросхема HT1621B производства Holtek представляет собой контроллер ЖК-дисплея с низким энергопотреблением. Предназначена для управления сегментными жидкокристаллическими индикаторами с напряжением до 5 В. Встроенный генератор и интерфейс SPI обеспечивают простое подключение к микроконтроллеру. Широко применяется в портативных измерительных приборах, бытовой технике и устройствах с батарейным питанием.
Технические характеристики
| Wdt | built-in |
| Тип | LCD драйвер |
| Корпус | 48-pin SSOP/LQFP |
| Тип монтажа | SMD |
| Vlcd pin | Да |
| Irq output | timebase or WDT overflow output |
| Описание | RAM mapping 32x4 LCD controller for I/O MCU |
| Display ram | 32x4 bit |
| Артикул | HT1621B |
| Ram mapping | 32x4 |
| Корпус | LQFP-48 |
| Монтаж | SMD |
| Interface lines | 3 or 4 lines required |
| Lcd bias options | 1/2 or 1/3 bias |
| Lcd duty options | 1/2, 1/3 or 1/4 duty |
| Последовательный интерфейс | 3-wire |
| Data access modes | 3 |
| Рабочее напряжение | 2.4V~5.2V |
| Buzzer frequencies | 2kHz/4kHz |
| Power down command | Да |
| Timebase generator | built-in |
| Напряжение | 5 В |
| Lcd driver configuration | 32x4 |
| Timebase wdt clock sources | 8 kinds |
| Lcd driving frequency source | internal |
| Built in oscillator frequency | 256kHz |
| External oscillator frequency | 32.768kHz crystal or 256kHz frequency source |
