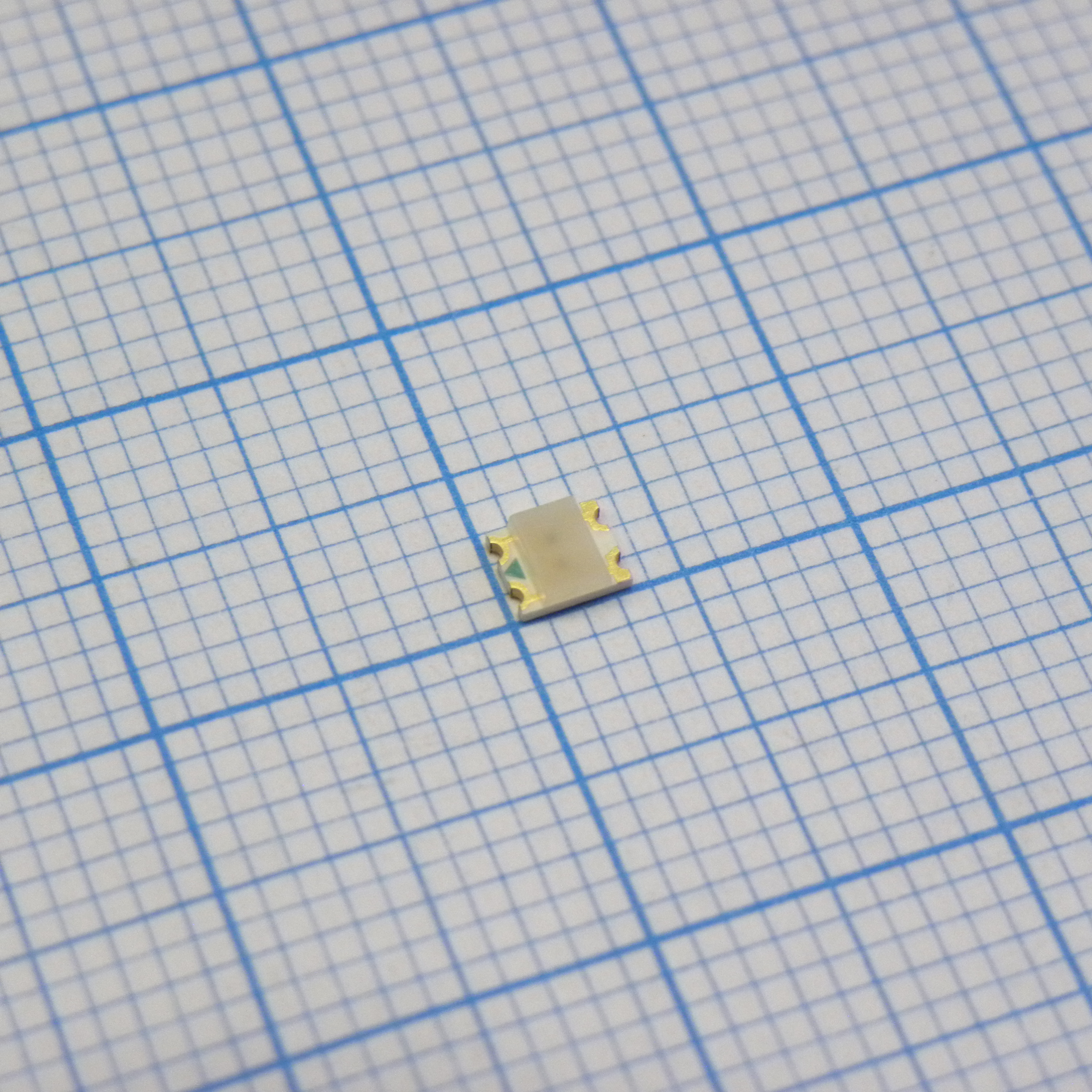

Светодиод SMD двуцветный красный/зелёный 570/630нм матовый
У поставщика
ПроизводительBroadcom
У поставщиков
5 651 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 651 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,06 |
| от 46 | 23,28 |
| от 92 | 22,23 |
| от 184 | 20,90 |
| от 368 | 19,61 |
Описание
Светодиод SMD двуцветный от Broadcom — компактный чип-светодиод с красным (630 нм) и зелёным (570 нм) свечением. Корпус с матовой линзой обеспечивает равномерное рассеивание света. Подходит для индикации режимов в бытовой электронике, портативных устройствах и панелях управления.
Технические характеристики
| Color | Green, Red |
| Цвета | Red/Green |
| Корпус | 3.2mm x 2.7mm SMD ChipLED |
| Тип монтажа | SMD |
| Lens Size | 2.06mm x 2.70mm |
| Lens Color | Белый |
| Lens Style | Rectangle with Flat Top |
| Размеры | 3.2mm x 2.7mm |
| Ширина ленты | 8mm |
| Описание | Bicolor Surface-Mount ChipLED, Red/Green, Untinted Diffused |
| Артикул | HSMF-C155 |
| Height (Max) | 1.10mm |
| Configuration | Independent |
| Mounting Type | Surface Mount |
| Viewing Angle | 170° |
| Диаметр катушки | 178mm (7in.) |
| Current - Test | 20mA Green, 20mA Red |
| Package / Case | 1210 (3225 Metric) |
| Parts per reel | 3000 |
| Чувствит. к ЭСР | Class 1A per JESD22-A114C.01 |
| Polarity pinout | Pin 1: Green, Pin 2: Red, Pin 3: Red, Pin 4: Green |
| Size / Dimension | 3.20mm L x 2.70mm W |
| Метод пайки | Reflow soldering |
| Описание | LED GREEN/RED DIFF CHIP SMD |
| Lens Transparency | Diffused |
| Wavelength - Peak | 570nm Green, 630nm Red |
| Color combination | AlInGaP Red / AlInGaP Green |
| Solder pad pattern | 1.0mm x 0.4mm, 1.5mm/2.0mm/1.5mm spacing |
| Millicandela Rating | 15mcd Green, 10mcd Red |
| Макс. обратный ток | 100µA at VR=5V |
| Макс. обратное напряжение | 5V |
| Wavelength - Dominant | 572nm Green, 626nm Red |
| Макс. рассеиваемая мощность | 52mW |
| Постоянный прямой ток макс. | 20mA |
| Forward voltage red max | 2.60V |
| Forward voltage red min | 1.60V |
| Forward voltage red typ | 2.10V |
| Peak wavelength red typ | 630nm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward voltage green max | 2.60V |
| Forward voltage green min | 1.60V |
| Forward voltage green typ | 2.20V |
| Допуск прямого напр. | ±0.1V |
| Light intensity bin range | 0.11mcd to 4500mcd |
| Light intensity tolerance | ±15% |
| Peak wavelength green typ | 570nm |
| Диап. темп. хр. | -40°C to +85°C |
| Viewing angle 2theta half | 170° |
| Luminous intensity red min | 2.50mcd |
| Luminous intensity red typ | 10.00mcd |
| Dominant wavelength red typ | 626nm |
| Диап. раб. темп. | -40°C to +85°C |
| Voltage - Forward (Vf) (Typ) | 2.2V Green, 2.1V Red |
| Led junction temperature max | 95°C |
| Luminous intensity green min | 4.00mcd |
| Luminous intensity green typ | 15.00mcd |
| Описание (англ.) | Bi-Color Green/Red 570nm/630nm 4-Pin Chip LED T/R |
| Dominant wavelength green typ | 572nm |
| Dominant wavelength tolerance | ±1nm |
| Dominant wavelength red bin range | 620.0nm to 635.0nm |
| Пиковая температура оплавления | 230°C max (standard), 255-260°C (Pb-free) |
| Dominant wavelength green bin range | 561.5nm to 576.5nm |
| Тепловое сопротивление переход-пайка | 325°C/W |
