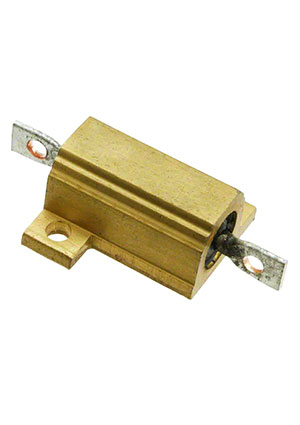

HSA5240RF, 1676814-7, Проволочный резистор 240Ом 1% 10Вт
У поставщика
ПроизводительTE connectivity
У поставщиков
22 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:22 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 765,90 |
| от 10 | 636,53 |
| от 100 | 605,45 |
Описание
Проволочный резистор HSA5240RF от TE Connectivity на 240 Ом мощностью 10 Вт. Компонент выполнен в алюминиевом корпусе для монтажа на радиатор, рассчитан на рабочее напряжение до 160 В и работает в диапазоне от -55 до +155 °C. Подходит для применения в промышленной автоматике и силовых цепях.
Технические характеристики
| Тип | HSA5 series wire wound resistor |
| Корпус | Aluminium Housed Power Resistor |
| Тип монтажа | THT |
| Допуск, % | ±1% |
| Stability | 1% resistance change after 1000 hours |
| Допуск, % | 1 |
| Lead Style | Solder Lugs |
| Resistance | 240 Ohms |
| Размеры | H: 11.3mm; J: 12.4mm; K: 2.4mm; T: 4.3mm; L max: 17.0mm; M max: 30.0mm; N max: 17.0mm; P max: 9.0mm; R min: 1.9mm; U max: 2.5mm |
| Сопротивление | 240Ω |
| Composition | Wirewound |
| Артикул | HSA5240RF |
| Производитель | TE Connectivity |
| Power (Watts) | 10W |
| Package / Case | Axial, Box |
| Отв. монтажа | 2 x 2.4mm |
| Mounting Feature | Flanges |
| Size / Dimension | 0.669" L x 0.669" W (17.00mm x 17.00mm) |
| Описание | RES CHAS MNT 240 OHM 1% 10W |
| Эл. прочность | 1400V |
| Макс. рабочее напряжение | 160V |
| Coating, Housing Type | Алюминий |
| Height - Seated (Max) | 0.354" (9.00mm) |
| Operating Temperature | -55°C ~ 200°C |
| Standard heatsink area | 41500 mm² |
| Temperature Coefficient | ±30ppm/°C |
| Темп. коэф. | 30ppm/°C |
| Alternative part numbers | 1676814-7 |
| Сопротивление изоляции сухое | 10000MΩ min |
| Power rating with heatsink | 10W |
| Диап. раб. темп. | -55°C to +155°C |
| Standard heatsink thickness | 1mm |
| Power rating without heatsink | 5.5W |
| Единица измерения | Ом |
| Insulation resistance after moisture | 1000MΩ min |
| Номинальная мощность, Вт | 10 |
| Сопротивление (диапазон) | 240 |
| Сопротивление (значение) | 240 |
