Диод импульсный 800В 1A 2-Pin SMA лента на катушке
У поставщика
У поставщиков
5 135 шт.
Норм. уп.: 7500
Цены поставщиков
Склад 13
В наличии:4 720 шт
Срок поставки: до недели
Норм. уп.: 7500
Минимальная партия: 234 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,96 |
| от 120 | 2,61 |
| от 189 | 2,31 |
| от 377 | 2,12 |
| от 753 | 1,98 |
Склад 39
В наличии:415 шт.
Срок поставки: до недели
Норм. уп.: 7500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,00 |
Описание

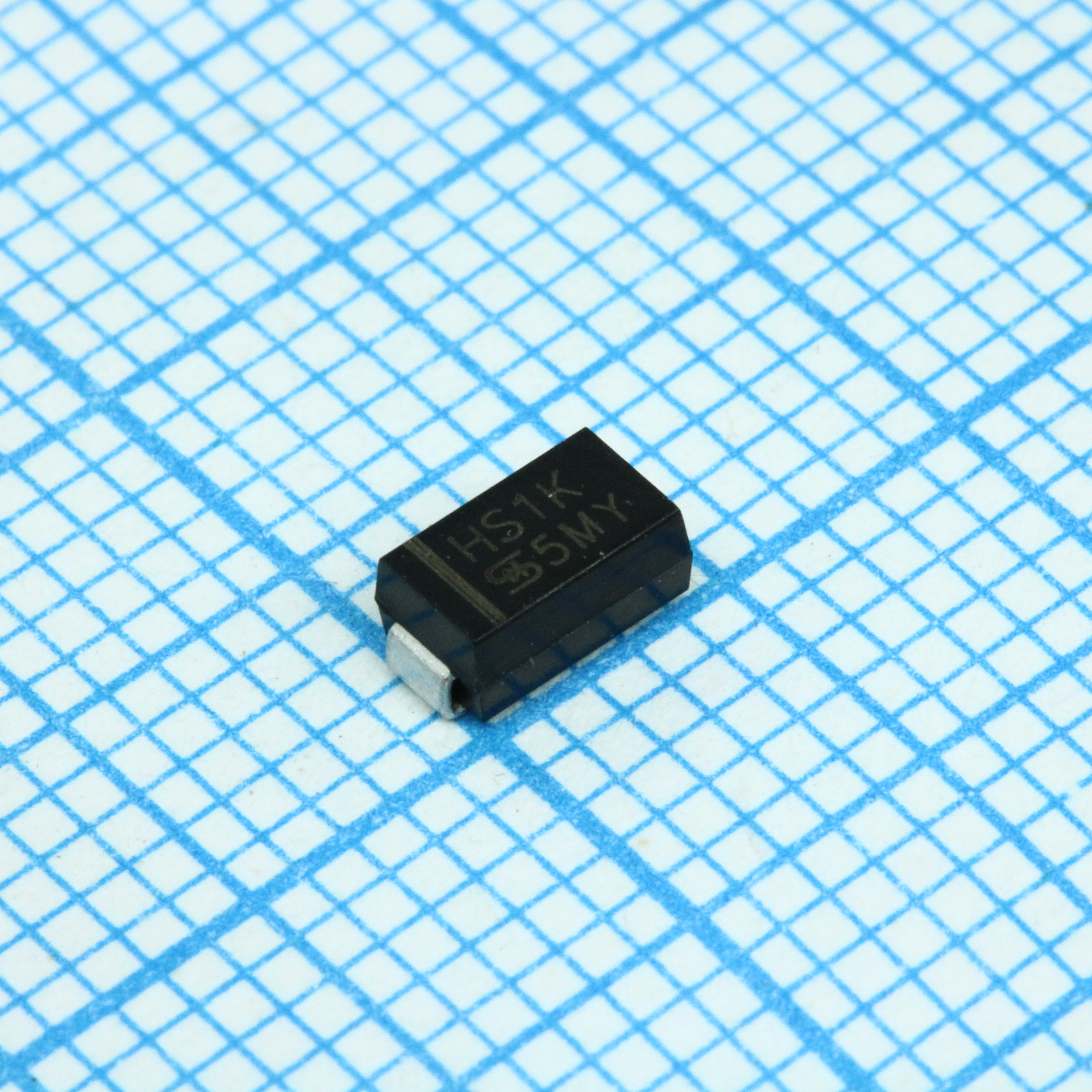

Импульсный диод HS1K R2 от TSC рассчитан на обратное напряжение до 800 В и прямой ток до 1 А. Компонент выпускается в компактном корпусе SMA для поверхностного монтажа. Подходит для применения в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Тип | High Efficient Surface Mount Rectifier |
| Вес | 0.06g (approx.) |
| Маркировка | P/N = Specific Device Code, G = Green Compound, YW = Date Code, F = Factory Code |
| Корпус | DO-214AC (SMA) |
| Упаковка | Tape and reel, 7,500/13" Paper reel (R2) |
| Особенности | Glass passivated chip junction, Ideal for automated placement, Low forward voltage drop, Fast switching for high efficiency |
| Тип монтажа | SMD |
| Полярность | Cathode band |
| Соответствие | RoHS 2011/65/EU, Halogen-free IEC 61249-2-21, WEEE 2002/96/EC |
| Среднеквадратичное напряжение | 560V |
| AEC-Q101 | Нет |
| Case dimensions mm | A max: 1.58; A min: 1.27; B max: 4.60; B min: 4.06; C max: 2.83; C min: 2.29; D max: 2.50; D min: 1.99; E max: 1.41; E min: 0.90; F max: 5.33; F min: 4.95; G max: 0.20; G min: 0.10; H max: 0.31; H min: 0.15 |
| Напряжение блокировки DC | 800V |
| Емкость перехода | 15pF (at 1MHz, 4V reverse voltage) |
| Прямое напряжение при 1А | 1.7V |
| Время обратного восстановления | 75ns |
| Обратный ток при 25°C | 5μA |
| Reverse current at 100C | 50μA |
| Обратный ток при 125°C | 150μA |
| Suggested pad layout mm | A: 1.68; B: 1.52; C: 3.93; D: 2.41; E: 5.45 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 30A (8.3ms single half sine-wave) |
| Описание (англ.) | Diode Switching 800V 1A 2-Pin SMA T/R |
| Повторяющееся импульсное обратное напряжение | 800V |
| Средний выпрямленный ток | 1A |
| Диапазон темп. перехода | -55°C to +150°C |
| Термосопротивление переход-среда | 70°C/W |
