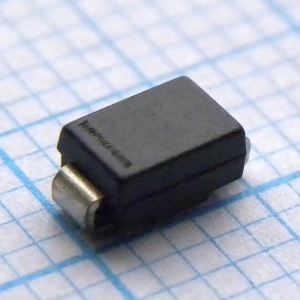

Диод выпрямительный 200В 1А HS1D
У поставщика
ПроизводительYangjie
У поставщиков
2 151 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2,30 ₽
Сумма616,40 ₽
+ доплата 490,00 ₽
В наличии2 151 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 268 штюрлицам и ИП
от 416 — 2,04 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 616,40 ₽. До заказа без доплаты не хватает 16 633,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
268 шт · Склад 13 · 616,40 ₽
Описание
Диод выпрямительный сверхбыстрый HS1D от Yangjie. Рассчитан на обратное напряжение до 200 В и прямой ток 1 А, выпускается в компактном корпусе SMA (DO-214AC). Благодаря высокой скорости переключения подходит для импульсных блоков питания и бытовой электроники.
Технические характеристики
| Серия | HS1A THRU HS1M |
| Вес | 0.059g |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes the cathode end |
| Уровень MSL | 1 |
| Размеры | A: 1.25mm to 1.58mm; B: 2.40mm to 2.83mm; C: 4.25mm to 4.75mm; D: 1.90mm to 2.30mm; E: 4.93mm to 5.28mm; F: 0.76mm to 1.41mm; G: 0.08mm to 0.20mm; H: 0.15mm to 0.31mm |
| Описание | Surface Mount High Efficient Rectifier |
| Артикул | HS1D |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Покрытие выводов | лужёный |
| Класс горючести | UL 94 V-0 |
| Рекомендуемая посадочная площадка | P1: 4.00mm; P2: 1.50mm; P3: 6.50mm; Q1: 2.50mm; Q2: 1.70mm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55C to +150C |
| Диапазон темп. перехода | -55C to +150C |
| Описание (англ.) | Super Fast Diode 200V 1A |
| Макс. время обратного восстановления | 50ns |
| Повторяющееся импульсное обратное напряжение | 200V |
| Средний выпрямленный выходной ток | 1.0A |
| Макс. обратный постоянный ток при 25 °C | 5uA |
| Макс. обратный ток при 125 °C | 100uA |
| Тепловое сопротивление переход-вывод | 23C/W |
| Неповторяющийся импульсный прямой ток | 30A |
| Макс. мгновенное прямое напряжение | 1.0V |
| Термосопротивление переход-среда | 75C/W |
