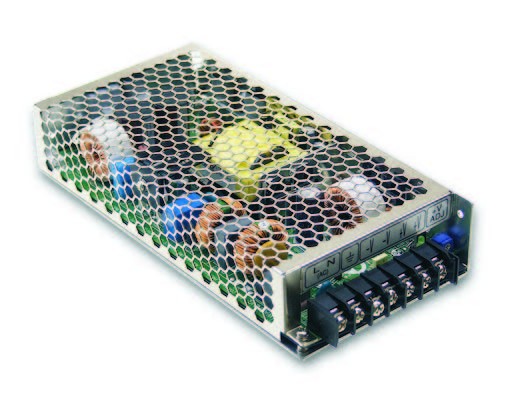

Источник питания HRP-200-12

Name: Источник питания HRP-200-12
Brand: MEAN WELL
SKU: 39321
Price: 5512.72 RUB
Availability: InStock

Артикул:39321

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники напряжения

Ед. изм.шт

У поставщиков

45 шт.

Норм. уп.: 18

Цены поставщиков

Склад 39

В наличии:28 шт.

Срок поставки: до недели

Кол-во, шт.	Цена, ₽
от 1	5 512,72
от 2	5 295,20
от 4	5 174,86

Склад 16

В наличии:14 шт.

Срок поставки: до недели

Кол-во, шт.	Цена, ₽
от 1	5 543,10

Склад 13

В наличии:3 шт

Срок поставки: до недели

Норм. уп.: 18

Кол-во, шт.	Цена, ₽
от 1	6 096,30
от 2	6 028,52
от 3	5 950,92
от 4	5 877,58
от 5	5 799,99

Описание

Источник питания MEAN WELL HRP-200-12 с выходным напряжением 12 В и током до 16,7 А. Модель мощностью 200,4 Вт имеет КПД 88% и низкий уровень пульсаций 120 мВ. Корпус IP20 подходит для установки в сухих помещениях. Применяется в промышленной автоматике и системах управления.

Технические характеристики

Серия	HRP-200
Модель	HRP-200-12
Выходное напряжение	12 В
Выходное напряжение, В	12
Максимальный выходной ток	16,7 А
Мощность	200,4 Вт
Допуск	1 %
Пульсации и шум	120mV
КПД	88.0%
Упаковка	0.77Kg; 18pcs/14.9Kg/0.9CUFT
Степень защиты (IP)	IP20
MTBF	209.4K hrs min. MIL-HDBK-217F (25℃)
Ширина	98
Высота	38
Длина	199
Номер корпуса	902E
Особенности	Universal AC input / Full range, Built-in active PFC function, PF>0.95, High efficiency up to 89%, Withstand 300VAC surge input for 5 seconds, Protections: Short circuit / Overload / Over voltage / Over temperature, Cooling by free air convection, Built-in constant current limiting circuit, 1U low profile 38mm, Built-in remote sense function, 5 years warranty
Overload	105 ~ 135% rated output power, constant current limiting, recovers automatically after fault condition is removed
Вибрация	10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes
Напряжение DC	12V
Размеры	1999838mm (LWH)
Описание	200W Single Output with PFC Function
Каналов	1
Ном. мощность	200.4W
ЭМС излучение	Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
Помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level, criteria A
Перенапряжение	14.4 ~ 16.8V, shut down o/p voltage, re-power on to recover
Working temp	-40 ~ +70℃ (Refer to Derating Curve)
Диапазон напряжений	85 ~ 264VAC, 120 ~ 370VDC
Ток AC типовой	2.1A/115VAC, 1.1A/230VAC
Вх. напряжение AC, В	85
Вх. AC напр. 2	264
Вх. напряжение DC, В	120
Вх. напряжение DC 2, В	370
Mating housing	HRS DF11-6DS or equivalent
Connector cn100	HRS DF11-6DP-2DS or equivalent
Диап. частот	47 ~ 63Hz
Ток утечки	<1.2mA / 240VAC
Рег. линии	±0.3%
Рег. нагрузки	±0.5%
Mating terminal	HRS DF11-**SC or equivalent
Время нарастания	1000ms, 50ms/230VAC; 2500ms, 50ms/115VAC at full load
Время удержания тип.	16ms/230VAC, 16ms/115VAC at full load
Over temperature	Shut down o/p voltage, recovers automatically after temperature goes down
Коэфф. мощности тип.	PF>0.95/230VAC, PF>0.99/115VAC at full load
Станд. безоп.	UL60950-1, TUV EN60950-1 approved
Температурный коэффициент	±0.03%/℃ (0 ~ 50℃)
Рабочая влажность	20 ~ 90% RH non-condensing
Допуск напряжения	±1.0%
Выдерживаемое напр.	I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC
Пусковой ток типовой	35A/115VAC, 70A/230VAC
Частота перекл.	70KHz
Input efficiency typ	88%
Сопр. изоляции	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH

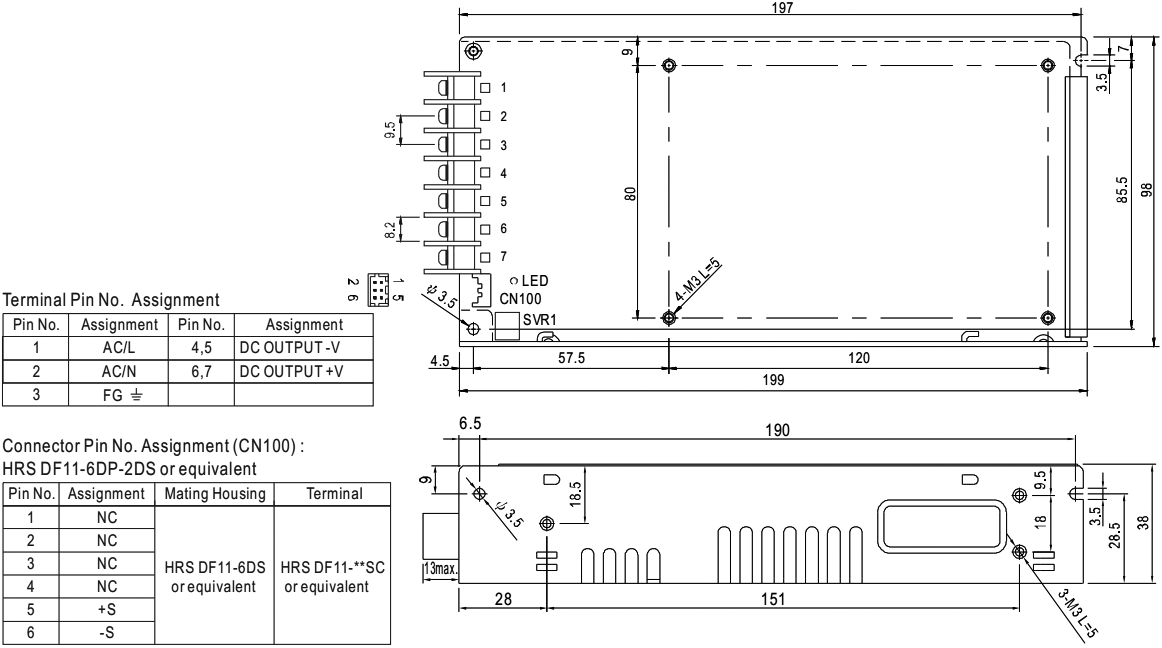

Pin assignment cn100	1: NC; 2: NC; 3: NC; 4: NC; 5: +S; 6: -S
Макс. пульсации и шум	120mVp-p
Storage temp humidity	-40 ~ +85℃, 10 ~ 95% RH
Terminal pin assignment	1: AC/L; 2: AC/N; 3: FG; 4,5: DC OUTPUT -V; 6,7: DC OUTPUT +V
Output voltage adj range	10.2 ~ 13.8V
Каналы	1
Макс. входное напряжение AC, В	264
Макс. входное напряжение DC, В	370
Мин. входное напряжение AC, В	85
Мин. входное напряжение DC, В	120
Степень IP	IP20
