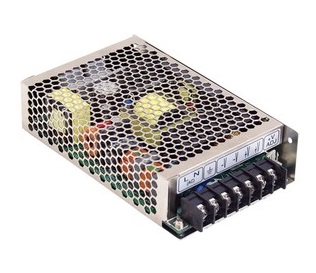

Источник питания HRP-100-12
У поставщика
У поставщиков
37 шт.
Норм. уп.: 24
Цены поставщиков
Склад 16
В наличии:19 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 538,94 |
Склад 39
В наличии:12 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 491,88 |
| от 2 | 3 369,68 |
| от 4 | 3 249,33 |
Склад 13
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 186,55 |
| от 2 | 4 009,74 |
| от 3 | 3 865,74 |
| от 4 | 3 758,83 |
| от 6 | 3 679,32 |
Описание
Источник питания MEAN WELL HRP-100-12 — это компактный AC/DC преобразователь мощностью 102 Вт с выходным напряжением 12 В и током до 8.5 А. Модель имеет высокий КПД 87.5%, низкий уровень пульсаций (120 мВ) и работает от широкого диапазона входного напряжения (85–264 В AC). Корпус IP20 подходит для установки в промышленной автоматике, системах контроля и телекоммуникационном оборудовании.
Технические характеристики
| Серия | HRP-100 |
| Модель | HRP-100-12 |
| Выходное напряжение | 12 В |
| Выходное напряжение, В | 12 |
| Максимальный выходной ток | 8,5 А |
| Мощность | 102 Вт |
| Допуск | 1,5 % |
| Пульсации и шум | 120mV |
| КПД | 87.5% |
| Пусковой ток | 35A/115VAC, 65A/230VAC |
| Время удержания | 50ms/230VAC, 20ms/115VAC at full load |
| Материал корпуса | 159*97*38 |
| Упаковка | 24pcs/15Kg/0.76CUFT |
| Степень защиты (IP) | IP20 |
| MTBF | 295.7K hrs min. MIL-HDBK-217F (25℃) |
| Ширина | 97 |
| Высота | 38 |
| Длина | 159 |
| Вес | 0.56Kg |
| Охлаждение | Free air convection |
| Гарантия | 5 years |
| Время нарастания | 100ms |
| Вибрация | 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes |
| Переменный ток | 1.1A/115VAC, 0.6A/230VAC |
| Capacitors | 105℃ long life electrolytic capacitors |
| Размеры | 159*97*38mm (L*W*H) |
| Время установки | 2500ms |
| Номер корпуса | 901I |
| Описание | 100W Single Output with PFC Function |
| Каналов | 1 |
| Ном. мощность | 102W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, heavy industry level, criteria A |
| Коэф. мощности | PF>0.95/230VAC, PF>0.98/115VAC at full load |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Profile height | 38mm (1U) |
| Дистанционное управление | RC+/RC-: 0 ~ 0.8V = power on; 4 ~ 10V = power off |
| Ток утечки | <1mA / 240VAC |
| Рег. линии | ±0.3% |
| Рег. нагрузки | ±0.8% |
| Connector remote | JST B-XH or equivalent |
| Input efficiency | 87.5% |
| Макс. пульс. шум | 120mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0.04%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Допуск напряжения | ±1.5% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 85 ~ 264VAC, 120 ~ 370VDC |
| Защита от перегр. | 105 ~ 135% rated output power, constant current limiting, auto recovery |
| Темп. хранения | -40 ~ +85℃ |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Раб. температура | -40 ~ +60℃ |
| Защита от перенапр. | 14.4 ~ 16.8V, shut down o/p voltage, re-power on to recover |
| Terminal pin assignment | 1:AC/L, 2:AC/N, 3:FG, 4,5:DC OUTPUT -V, 6,7:DC OUTPUT +V |
| Потр. без нагр. | <0.5W |
| Диапазон регулировки вых. напряжения | 11.4 ~ 13.8V |
| Защита от перегрева | Shut down o/p voltage, auto recovery |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
| Степень IP | IP20 |
