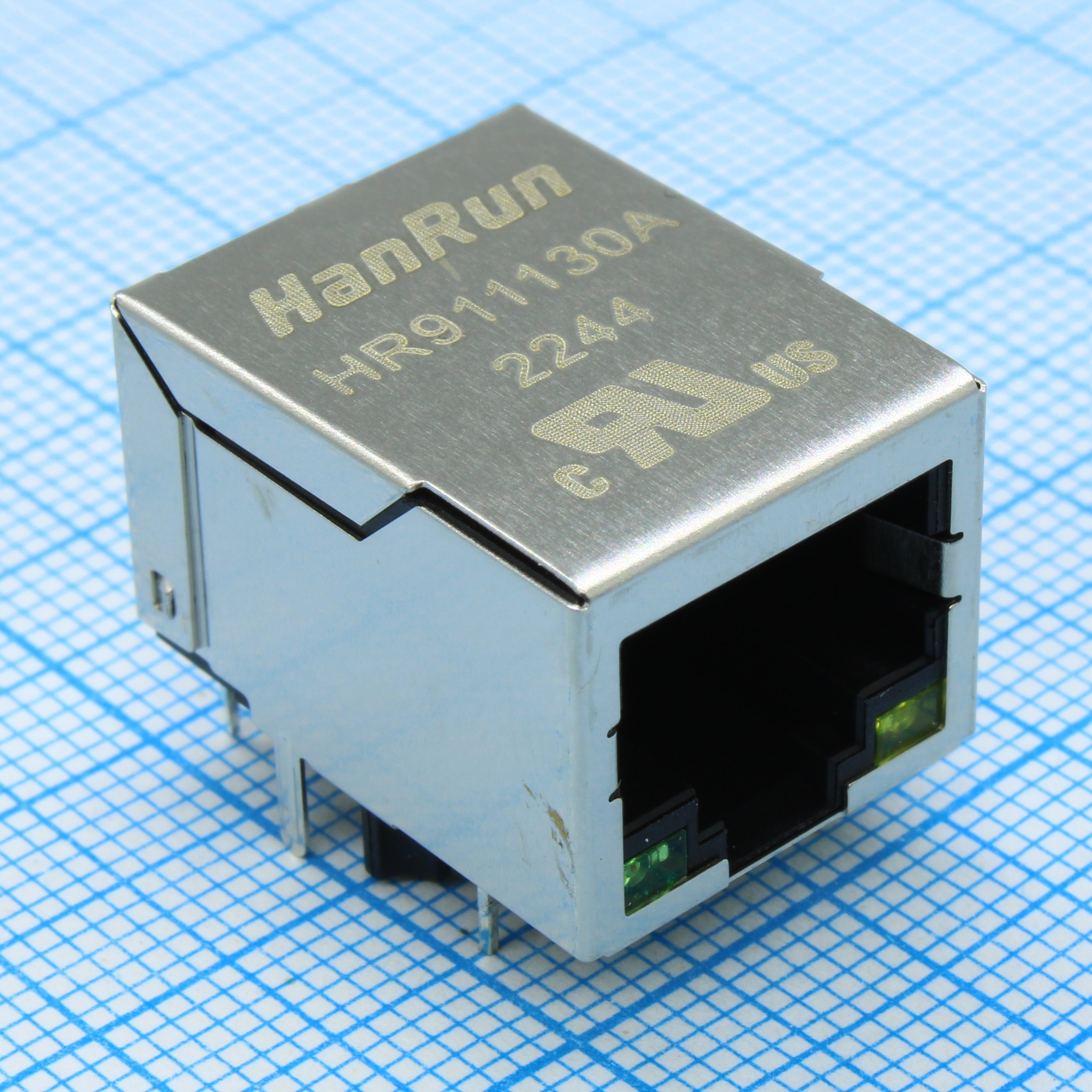

Разъём HR911130A
У поставщика
У поставщиков
834 шт.
Норм. уп.: 31
Цены поставщиков
Склад 39
В наличии:832 шт.
Срок поставки: до недели
Норм. уп.: 31
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 240,98 |
| от 17 | 229,29 |
| от 29 | 222,90 |
| от 48 | 217,77 |
| от 80 | 213,22 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 31
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 270,31 |
| от 9 | 253,98 |
| от 18 | 240,67 |
| от 31 | 230,78 |
| от 93 | 223,42 |
Описание
Разъём RJ45 HR911130A от HANRUN представляет собой интегрированный модуль Ethernet-коннектора с встроенными магнитными компонентами. Предназначен для сетевых интерфейсов 10/100Base-T, обеспечивая гальваническую развязку и подавление электромагнитных помех. Оснащён светодиодными индикаторами состояния линии и компактным корпусом для поверхностного монтажа. Широко применяется в коммутаторах, маршрутизаторах и промышленном сетевом оборудовании.
Технические характеристики
| Ocl | 350uH min @100KHz, 100mV with 8mADC |
| Скорость | 100/1000Base-T |
| Корпус | RJ45 connector with integrated magnetics |
| Тип монтажа | Выводной |
| Resistor | 4x75 ohms |
| Capacitor | 1000pF 2KV |
| Кол-во выводов | 16 |
| Стандарты | IEEE802.3ab |
| Размеры | Ширина: 16.10mm; Высота: 13.50mm; Длина: 21.30mm; Pcb mounting pattern: см. технический паспорт |
| Shield type | A |
| Led pin count | 2 |
| Number of ports | 1 |
| Напр. изоляции | 1500Vrms |
| Transformer ratio | 1 CT : 1 CT |
| Isolation standard | IEEE802.3 |
| Crosstalk 1mhz 10mhz | -35dB min |
| Led green wavelength | 568nm |
| Примечание | гн RJ45 |
| Crosstalk 15mhz 60mhz | -26dB min |
| Led yellow wavelength | 585nm |
| Crosstalk 60mhz 100mhz | -24dB min |
| Return loss 40mhz 60mhz | -14dB min |
| Тип упаковки | Tube (туба) |
| Return loss 0.3mhz 30mhz | -18dB min |
| Return loss 80mhz 100mhz | -12dB min |
| Led green forward current | 20mA |
| Led green forward voltage | 1.8V/2.8V |
| Led yellow forward current | 20mA |
| Led yellow forward voltage | 1.8V/2.8V |
| Insertion loss 100khz 60mhz | -1.0dB max |
| Insertion loss 60mhz 100mhz | -1.1dB max |
| Common mode rejection 1mhz 60mhz | -40dB min |
| Common mode rejection 60mhz 100mhz | -35dB min |
| Тип | RJ45 |
