Разъём HR911105H
У поставщика
У поставщиков
1 525 шт.
Норм. уп.: 29
Цены поставщиков
Склад 39
В наличии:1 328 шт.
Срок поставки: до недели
Норм. уп.: 29
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 161,08 |
| от 25 | 152,02 |
| от 42 | 147,03 |
| от 70 | 143,03 |
| от 117 | 139,65 |
Склад 13
В наличии:197 шт
Срок поставки: до недели
Норм. уп.: 29
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 188,22 |
| от 8 | 185,54 |
| от 16 | 182,11 |
| от 29 | 177,40 |
| от 87 | 171,05 |
Описание

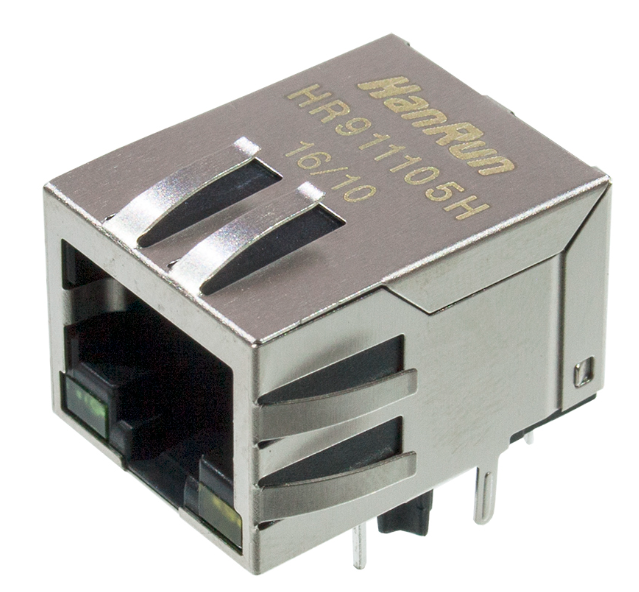

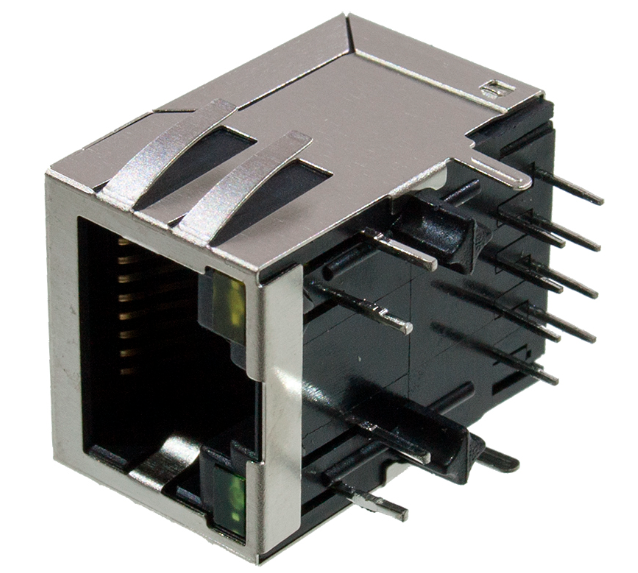

Разъём RJ45 HR911105H от HANRUN — это порт с интегрированными магнетиками и светодиодной индикацией. Модель рассчитана на монтаж в отверстия, поддерживает 8 контактов RJ45 и два дополнительных вывода для зелёного и жёлтого LED. Обеспечивает изоляцию 1500 В RMS и подавление перекрёстных помех до -40 дБ. Подходит для сетевого оборудования, промышленных контроллеров и устройств Ethernet.
Технические характеристики
| Контактов | 8 RJ45 pins + 2 LED pins (green, yellow) + 2 additional (NC, CHS GND) |
| Ocl min | 350uH @100kHz, 100mV, 8mADC |
| Корпус | Single Port RJ45 Connector with Integrated Magnetics and LED |
| Тип монтажа | THT |
| Crosstalk | -40dB min at 1MHz ~ 30MHz, -35dB min at 30MHz ~ 60MHz, -30dB min at 60MHz ~ 100MHz |
| Кол-во выводов | 12 |
| Шаг выводов | 2.54 mm |
| Соответствие | IEEE802.3 |
| Размеры | 13.95mm x 16.00mm x 21.60mm (max) |
| Led colors | Green, Yellow |
| Сопротивление | 4x75 ohms |
| Ёмкость | 1000pF, 2KV |
| Описание | Single Port RJ45 Connector with Integrated Magnetics and LED for 10/100Base-TX NIC Applications |
| Артикул | HR911105H |
| Return loss | -20dB min at 1MHz ~ 10MHz, -16dB min at 10MHz ~ 30MHz, -12dB min at 30MHz ~ 60MHz, -10dB min at 60MHz ~ 80MHz |
| Shield type | H |
| Производитель | Hanrun Electronics Company Limited |
| Тип разъема | RJ45 with integrated magnetics |
| Вносимые потери | -1.0dB max at 300kHz ~ 100MHz |
| Led left color | Зелёный |
| Ocl inductance | 350uH min at 100kHz 100mV with 8mADC |
| Led right color | Жёлтый |
| Напр. изоляции | 1500Vrms |
| Вносимые потери макс. | -1.0dB @300kHz-100MHz |
| Internal resistors | 4x75 ohms |
| Internal capacitance | 1000pF 2KV |
| Common mode rejection | -30dB min at 1MHz ~ 50MHz, -20dB min at 50MHz ~ 150MHz |
| Диап. раб. темп. | не указано |
