Оптопара с транзисторным выходом вход переменного тока одноканальная выход 80В 0.05A
У поставщика
ПроизводительHualian
У поставщиков
29 625 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:29 625 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,25 |
| от 116 | 9,58 |
| от 231 | 8,83 |
| от 461 | 8,07 |
| от 922 | 7,50 |
Описание

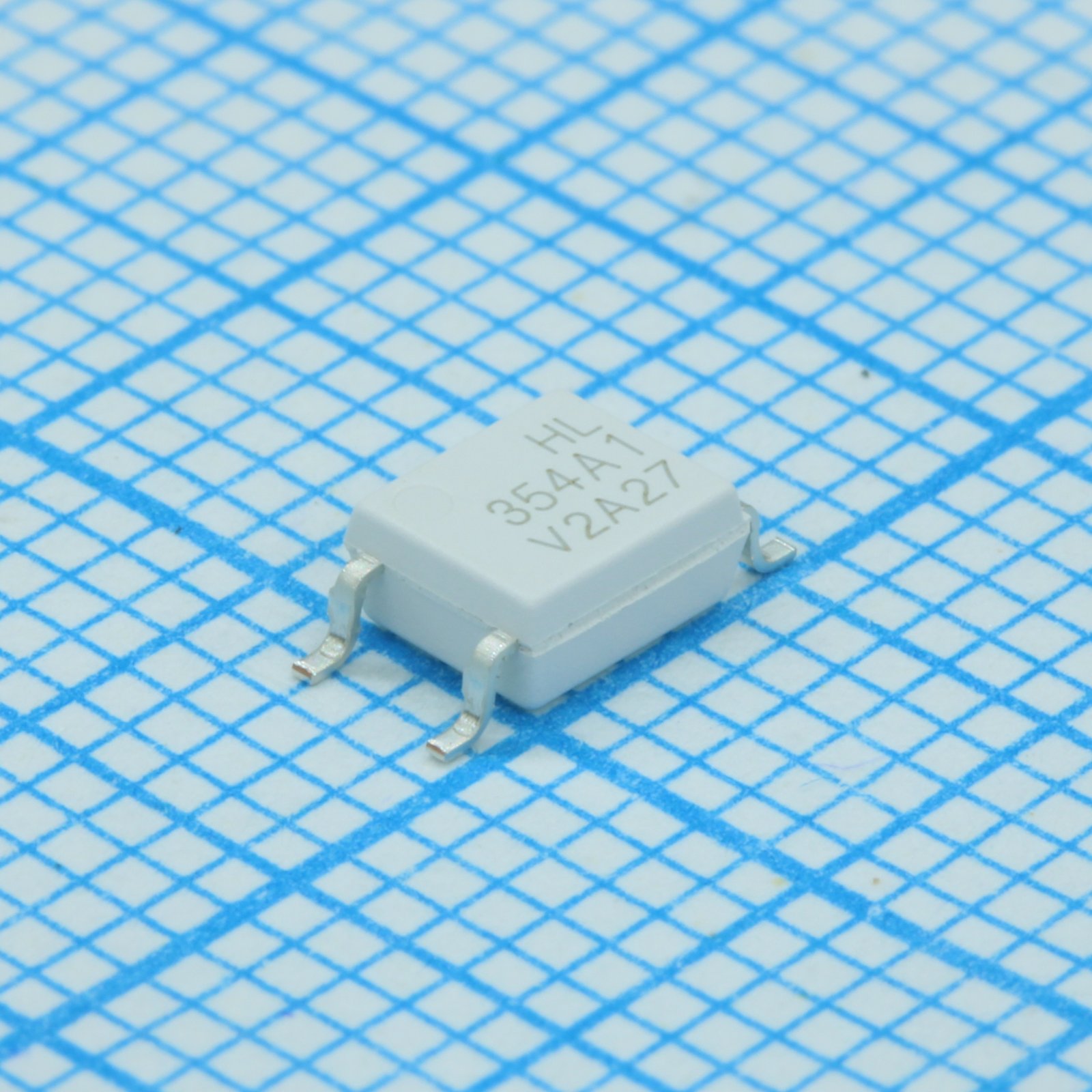

Оптопара Hualian HPC354A1 с транзисторным выходом и входом переменного тока. Рабочее напряжение до 80 В, выходной ток 0,05 А, одноканальное исполнение в компактном корпусе SOP-4. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Ctr | 50~150% |
| MSL | MSL1 |
| ЭСР HBM | >=2kV |
| Корпус | SOP-4 |
| Ctr code | A1 |
| Тип монтажа | SMD |
| Время спада | 18us |
| Кол-во выводов | 4 |
| Время нарастания | 18us |
| Срок хранения | 1 year |
| Описание | Photo-transistor Output Opto-coupler |
| Артикул | HPC354A1 |
| Прямое напряжение | 1.4V |
| Reflow max times | 3 |
| Влажн. хранения | <60% |
| Напр. изоляции | 3750Vrms |
| Ctr test condition | IF=±1mA, VCE=5V |
| Lead tin thickness | >=3um |
| Saturation voltage | 0.2V |
| Reflow solder paste | SnAg3Cu0.5 |
| Темп. хранения | 0~40°C |
| Сопр. изоляции | 10^14ohm |
| Input forward current | 60mA |
| Input reverse voltage | 6V |
| Емк. изоляции | 1pF |
| Manual soldering time | <=3s |
| Рассеиваемая мощность входа | 100mW |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Fall time test condition | IC=2mA |
| Output collector current | 50mA |
| Rise time test condition | VCE=5V, RL=100ohm |
| Packing quantity per reel | 3000 |
| Диап. темп. хр. | -55~125°C |
| Input forward current peak | 60mA |
| Диап. раб. темп. | -55~110°C |
| Packing quantity per carton | 45000 |
| Reflow solder melting point | 217°C |
| Manual soldering temperature | 360±5°C |
| Reflow soldering temperature | 260°C |
| Описание (англ.) | Optocoupler AC-IN 1-CH Transistor DC-OU 80V 0.05A |
| Условия измерения прямого напряжения | IF=±10mA |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 7V |
| Collector emitter reverse current | 100nA |
| Manual soldering max repair times | 2 |
| Saturation voltage test condition | IF=±20mA, IC=2mA |
| Output collector power dissipation | 150mW |
| Напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage | 7V |
| Isolation resistance test condition | V=500V |
| Isolation capacitance test condition | V=0V, F=1MHz |
| Collector emitter reverse current test condition | VCE=20V |
| Collector emitter breakdown voltage test condition | IC=0.1mA |
| Emitter collector breakdown voltage test condition | IE=0.1mA |
