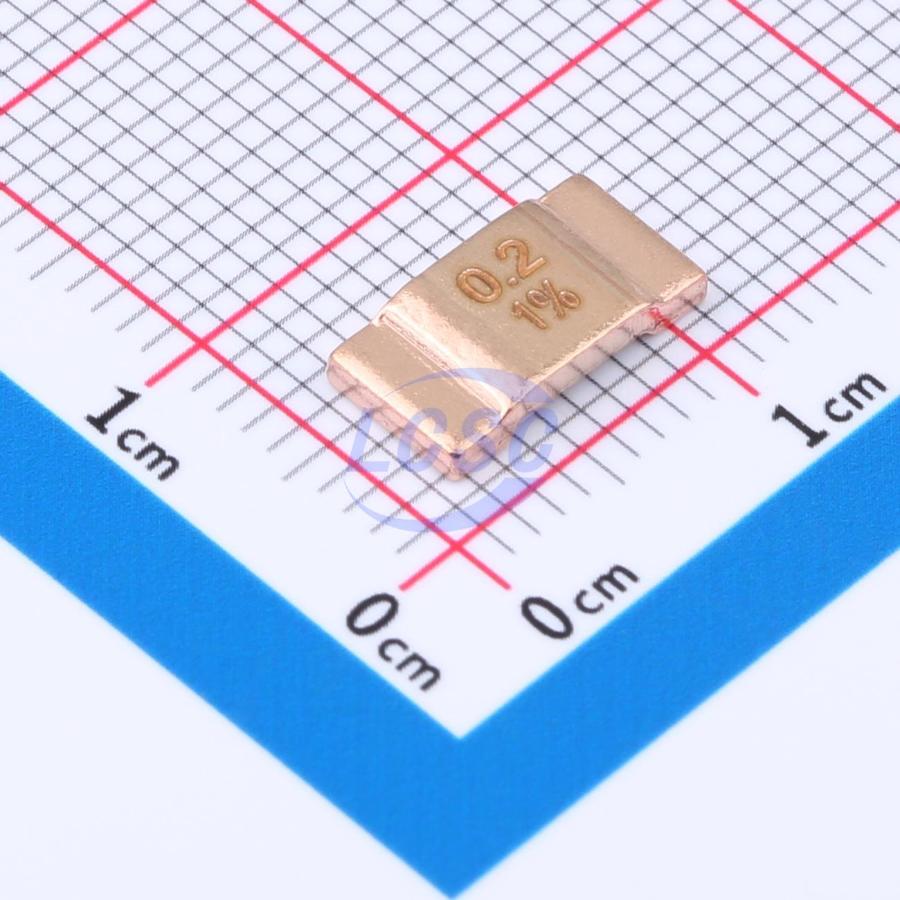

Резистор токочувствительный 0.2мОм 1% 9Вт 3920
У поставщика
У поставщиков
170 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,12 |
| от 78 | 46,32 |
| от 156 | 43,31 |
| от 311 | 40,69 |
| от 500 | 38,92 |
Описание
Резистор токочувствительный Milliohm серии HoLSX. Рассчитан на мощность 9 Вт при сверхнизком сопротивлении 0.2 мОм с допуском 1%. Выполнен в корпусе 3920 для поверхностного монтажа. Применяется в цепях контроля тока в блоках питания и силовой электронике.
Технические характеристики
| Сопротивление | 0.2mR |
| Мощность | 9 Вт |
| Допуск | 1 % |
| Корпус | 3920 |
| Монтаж | SMD |
| Серия | LSX |
| Материал | 6J06 |
| Срок службы под нагрузкой | Ta=125°C, 100% power, 1000h, ΔR≤±0.5% |
| Вибрация | 10~2000Hz, 12 cycles per axis, ΔR≤±0.5% |
| Размеры | H: 1.8±0.2mm; L: 10±0.5mm; T: 2±0.5mm; W: 5.2±0.5mm; D2: 1.3±0.1mm |
| Ном. мощность | 9W |
| Производитель | Shenzhen Milliohm Electronic Co., Ltd. |
| Код продукта | HoLSX3920-9W-0.2mR-1% |
| Название продукта | Bare Alloy Resistor |
| Non inductive | Да |
| Ном. ток | 212.13A |
| Паяемость | 245±5°C, 3±0.5s, coverage >95% |
| Соотв. RoHS | Да |
| Biased humidity | 85°C, 85% RH, 10% rated power, 1000h, ΔR≤±0.5% |
| Прочность на изгиб | 2mm bending, ≥60s support, ΔR≤±0.5% |
| Mechanical shock | 100g, 0.5ms, X/Y/Z, ΔR≤±0.5% |
| Solvent resistance | 20~25°C isopropyl alcohol 60±5s, ΔR≤±0.5% |
| Reel specifications | A: 2.3±0.5mm; B: 13.5±0.5mm; D: 100±2mm; M: 350±2.0mm; W: 24±0.5mm; Количество: 2500PCS |
| Кратковременная перегрузка | 5 times rated power for 5 seconds, ΔR≤±0.5% |
| Tape specifications | E: 1.75±0.1mm; F: 11.5±0.1mm / 7.5±0.1mm; P: 8±0.1mm; T: 0.3±0.05mm; W: 24±0.3mm; A0: 5.8±0.1mm / 5.55±0.1mm; B0: 10.75±0.1mm; K0: 2.4±0.1mm; P0: 4±0.1mm; P2: 2±0.1mm |
| Термоциклирование | -55~155°C, 1000 cycles, ΔR≤±0.5% |
| Допуск сопротивления | ±1% |
| Product specification | HoLSX3920-9W-0.2mR-1% |
| Термостойкость пайки | 260±5°C tin bath 10±1s, ΔR≤±0.5% |
| Low temperature storage | -55°C, 1000h, ΔR≤±0.5% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High temperature storage | 155°C, 1000h, ΔR≤±0.5% |
| Recommended pad dimensions | A: 6.2mm; B: 5.6mm; L: 11mm |
| Диап. раб. темп. | -55℃~+170℃ |
| Описание (англ.) | 9W 0.2m? Current Sense Resistor ±200ppm/? ±1% 3920 Chip Resistor - Surface Mount RoHS |
| Resistance temperature coefficient | ±100ppm/℃ |
