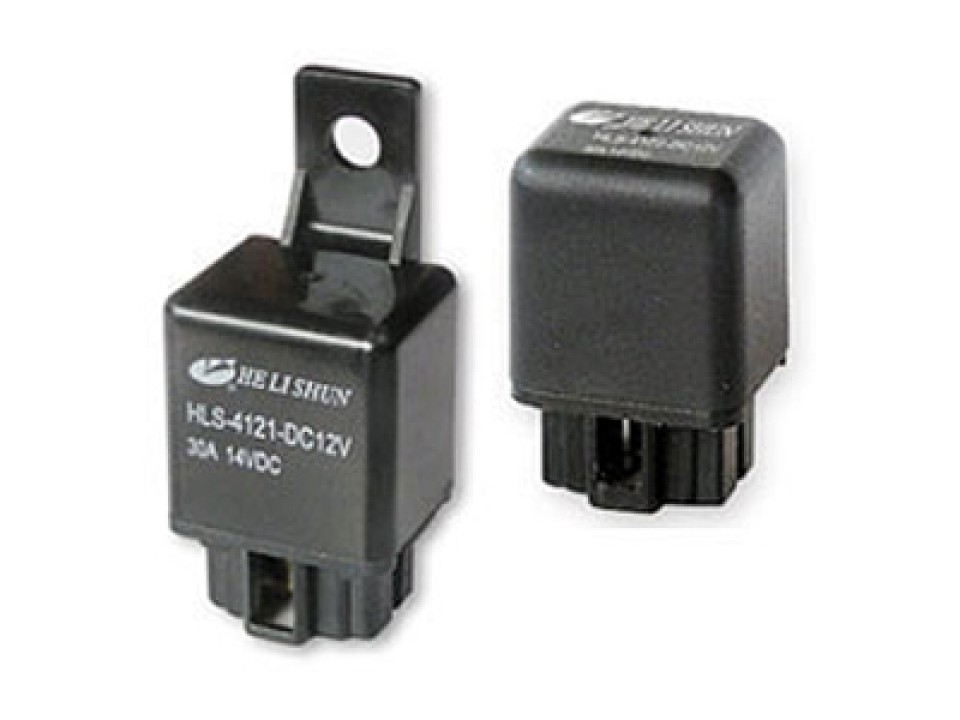

HLS-4121-DC24V-NS 30A-конт.1A реле Helishun (арт. 027266)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
150 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:150 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,26 |
Описание
Реле HLS-4121-DC24V-NS от Helishun — это силовое электромеханическое реле с катушкой на 24 В постоянного тока. Коммутирует нагрузку до 30 А, при этом ток управляющей цепи (контактов) составляет 1 А. Предназначено для коммутации мощных цепей в промышленной автоматике, системах управления и распределения электроэнергии.
Технические характеристики
| Тип | силовое реле |
| Вес | approx 35g |
| Тип | электромагнитное реле |
| Корпус | Relay with shoulder or no shoulder option |
| Тип монтажа | THT |
| Топология платы | Bottom view with 4 terminals 6.3mm wide, hole spacing 32mm and 5.5mm |
| Артикул | HLS-4121-DC24V-NS |
| Форма контакта | 1A (SPST-NO) |
| Время срабатывания | 15ms max |
| Время отпускания | 10ms max |
| Монтаж | Выводной |
| Номин. контакта | 30A 14VDC |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Влажность окружающей среды | 40-85% RH |
| Материал контакта | AgAlloy |
| Ordering options | NS: No shoulder, NIL: With shoulder |
| Ударопрочность | 10G |
| Габаритные размеры | Refer to datasheet diagram (approx 29.3mm length, 20mm width, 11.9mm height?) |
| Coil power standard | 1.8W |
| Макс. коммутируемая мощность | 420W |
| Coil nominal voltage | 24VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 50MΩ min at 500VDC |
| Макс. коммутируемый ток | 300A |
| Макс. коммутируемое напряжение | 30VDC |
| Coil pickup voltage max | 15.6VDC |
| Coil release voltage min | 2.4VDC |
| Coil resistance standard | 320Ω ±10% (1.8W) |
| Диапазон темп. окр. | -30°C to +85°C |
| Coil power high sensitive | 1.5W |
| Ток контактов | 30 А |
| Coil max allowable voltage | 31.2VDC |
| Initial contact resistance | 50mΩ max at 6VDC 1A |
| Coil resistance high sensitive | 400Ω ±10% (1.44W) |
| Напряжение катушки | 24 В |
| Dielectric strength between open contacts | 500VAC 50-60Hz 1min |
| Dielectric strength between contacts and coil | 500VAC 50-60Hz 1min |
