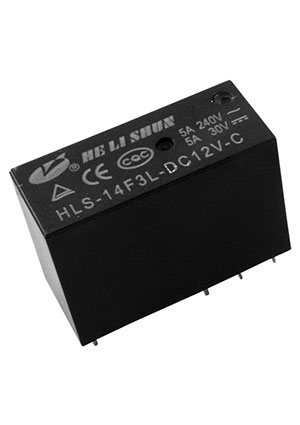

HLS-14F3-L-DC12V-C, реле 12В 5А 1FormC =HF140FF/012-2ZT 29*12,6*20,6мм
У поставщика
ПроизводительHELISHUN
У поставщиков
24 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 25 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,50 |
| от 3 | 80,50 |
Описание
Реле HLS-14F3-L-DC12V-C от HELISHUN — электромеханическое реле на 12 В с переключающей группой контактов 1 Form C (SPDT). Коммутирует нагрузку до 16 А при 240 В переменного или 30 В постоянного тока, время срабатывания не превышает 15 мс. Корпус DIP для монтажа в отверстия, габариты 29×12,6×20,6 мм. Подходит для промышленной автоматики, систем управления и бытовой электроники.
Технические характеристики
| Вес | 13g approx |
| Корпус | DIP relay |
| Тип монтажа | tht (сквозное отверстие) |
| Вибрация | 10-55Hz, 1.5mm double amplitude |
| Мощность катушки | 0.53W |
| Размеры | 29.0mm x 12.6mm x 20.6mm |
| Артикул | HLS-14F3-L-DC12V-C |
| Форма контакта | 1 Form C (SPDT) |
| Время срабатывания | 15ms max |
| Время отпускания | 8ms max |
| Диапазон влажности | 20-85% RH |
| Сопр. катушки | 270Ω ±10% |
| Coil voltage dc | 12V |
| Материал контакта | AgAlloy |
| Станд. безоп. | TUV, CE |
| Contact rating ac | 16A 240VAC |
| Contact rating dc | 16A 30VDC |
| Shock destruction | 100G |
| Shock malfunction | 10G |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 16A |
| Max switching power ac | 4000VA |
| Max switching power dc | 480W |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 110VDC |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -30°C |
| Electrical life operations | 100,000 (rated load) |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Mechanical life operations | 10,000,000 (no load) |
| Эл. прочность разомкнутых контактов | 1000VAC 50-60Hz 1min |
| Прочность изоляции катушка-контакты | 5000VAC 50-60Hz 1min |
| Катушка: Тип напряжения | DC |
| Контакты: Коммутируемый ток,А | 5 |
| Катушка: напряжение срабатывания,В | 12 |
