Конденсаторы / Конденсаторы электролитические / 105C Snap in / 10000 uF х 63V snap in HLK103M1JBKJ3050VBK / CAP AL(30x50, P:10mm)
У поставщика
ПроизводительJWCO
У поставщиков
500 шт.
Норм. уп.: 80
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт247,57 ₽
Сумма1 237,85 ₽
+ доплата 490,00 ₽
В наличии47 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 10 — 232,60 ₽ (−6%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии453 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 80 штюрлицам и ИП
продаётся от 80 штпри 80 — 219,77 ₽
Заказ со склада «Склад 13» с этой позицией — 1 237,85 ₽. До заказа без доплаты не хватает 16 062,15 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 237,85 ₽
Описание

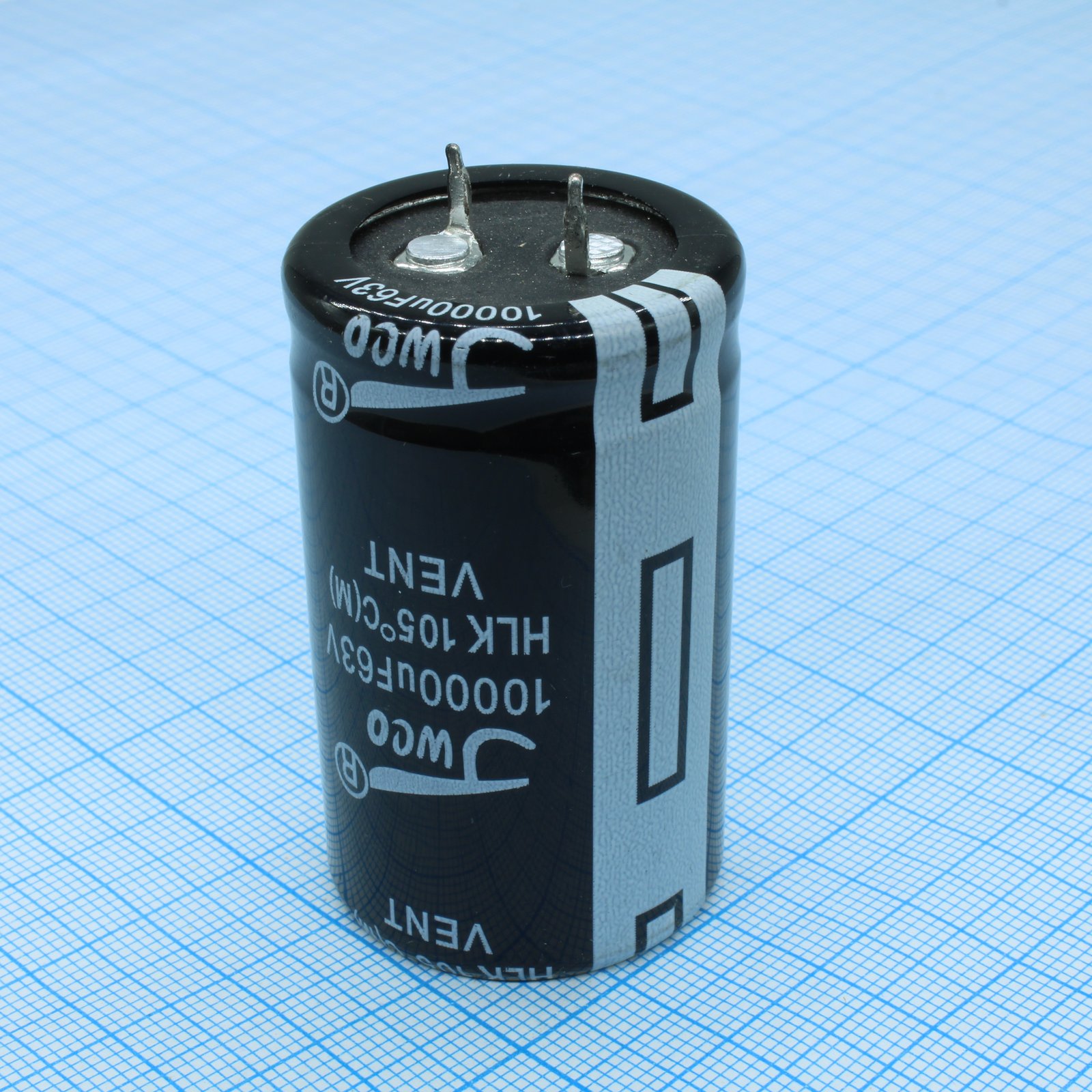

Конденсатор электролитический алюминиевый производства JWCO серии HLK, предназначенный для работы при высоких температурах до 105°C. Модель с номинальной ёмкостью 10000 мкФ и напряжением 63 В, выполненная в цилиндрическом корпусе 30x50 мм с креплением типа Snap-in (штыревой монтаж, шаг выводов 10 мм). Применяется в цепях фильтрации и сглаживания пульсаций в импульсных источниках питания, преобразователях и промышленной электронике.
Технические характеристики
| Ёмкость | 10000uF |
| Ёмкость | 10000 мкФ |
| Допуск | 20 % |
| Корпус | Snap-in |
| Монтаж | Выводной |
| Диэлектрик | Алюминиевый электролитический |
| Высота | 50mm |
| Серия | HLK |
| Тип | Электролитический |
| Маркировка | JWCO mark, rated capacitance, rated DC working voltage, minus signs on cathode side |
| Диаметр | 30mm |
| Срок службы под нагрузкой | 2000 hours |
| Размеры | 30x50mm |
| Изоляция | Vinyl sleeve |
| Срок хранения | 1000 hours no voltage applied |
| Описание | Aluminium Electrolytic Capacitor |
| Артикул | HLK103M1JBKJ3050VBK |
| Цвет гильзы | Чёрный |
| Испытание на влажность | 40±2C at 95-98% RH for 100 hours |
| Диаметр вывода | 1.5mm |
| Ном. напряжение | 63V |
| Импульсное напряжение | 79V |
| Тип клеммы | Snap-in |
| Влажность при испытании | 60 RH% |
| Стандарт испытаний | JISC5141 |
| Lead pull test | 2.5kg for 10 seconds |
| Пульсирующий ток | 5750mA |
| Время пайки | 10 seconds max |
| Тестовая частота | 120Hz |
| Ток утечки | 3000uA |
| Температура испытания | 23C |
| Диапазон емкости | 8000uF~12000uF |
| Коэффициент рассеяния | 30% Max |
| Surge voltage test | 1000 ohm resistor, 1/2 minute on, 4.5 minutes off, 1000 cycles at 25C |
| Напряжение, В | 63 В |
| Допуск емкости | -20%~+20% |
| Температура пайки | 260C max |
| Vent test forward bias | 500mA constant current until vent, 300 seconds, or open circuit |
| Vent test reverse bias | 500mA constant current until vent, 300 seconds, or open circuit |
| Capacitance at low temp | At -40C capacitance shall retain at least 70% of original 25C measured capacitance |
| Capacitance at high temp | At +105C capacitance shall increase to no more than 120% of original 25C measured capacitance |
| Условия тока пульсаций | at 120Hz, 105C |
| Ripple voltage condition | Sum of DC voltage plus AC ripple voltage must not exceed rated DC voltage; DC voltage plus peak AC voltage must not cause voltage reversal more than 1.5V |
| Условия измерения тока утечки | After 2 minutes at rated DC working voltage at 25C |
| Ток утечки при ресурсе нагрузки | Not exceed initial requirement |
| Ток утечки при хранении | Not exceed 500% of initial requirement |
| Диап. раб. темп. | -40C~+105C |
| Условия измерения тангенса потерь | at 120Hz, 25C |
| Изменение емкости за срок службы | Within 20% of initial value |
| Коэффициент рассеяния при ресурсе | Not exceed 200% of initial requirement |
| Изменение ёмкости при хранении | Within 20% of initial value |
| Коэфф. рассеяния при хранении | Not exceed 200% of initial requirement |
| Humidity test capacitance change | Not more than 10% |
| Ripple current multiplier 60Hz 25C | 1.4 |
| Ripple current multiplier 60Hz 45C | 1.2 |
| Ripple current multiplier 60Hz 65C | 1.0 |
| Ripple current multiplier 60Hz 85C | 0.8 |
| Ripple current multiplier 120Hz 25C | 2.0 |
| Ripple current multiplier 120Hz 45C | 1.7 |
| Ripple current multiplier 120Hz 65C | 1.3 |
| Ripple current multiplier 120Hz 85C | 1.0 |
| Ripple current multiplier 400Hz 25C | 2.2 |
| Ripple current multiplier 400Hz 45C | 1.9 |
| Ripple current multiplier 400Hz 65C | 1.4 |
| Ripple current multiplier 400Hz 85C | 1.1 |
| Ripple current multiplier 60Hz 105C | 0.6 |
| Ripple current multiplier 1000Hz 25C | 2.4 |
| Ripple current multiplier 1000Hz 45C | 2.1 |
| Ripple current multiplier 1000Hz 65C | 1.6 |
| Ripple current multiplier 1000Hz 85C | 1.2 |
| Ripple current multiplier 100kHz 25C | 2.6 |
| Ripple current multiplier 100kHz 45C | 2.2 |
| Ripple current multiplier 100kHz 65C | 1.7 |
| Ripple current multiplier 100kHz 85C | 1.3 |
| Ripple current multiplier 120Hz 105C | 0.7 |
| Ripple current multiplier 400Hz 105C | 0.8 |
| Ripple current multiplier 1000Hz 105C | 0.9 |
| Ripple current multiplier 100kHz 105C | 1.0 |
