Источник питания HLG-320H-C2800DA
У поставщика
Описание

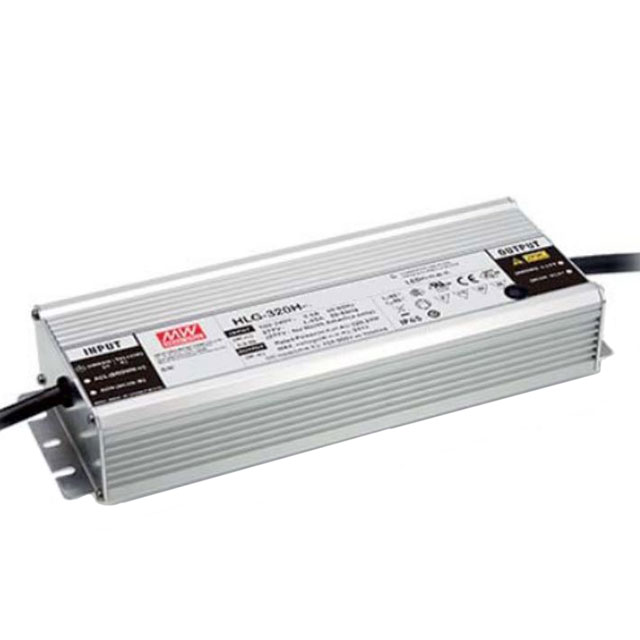

Источник тока MEAN WELL HLG-320H-C2800DA — мощный драйвер для светодиодных систем. Модель выдаёт стабильный ток 2800 мА, имеет КПД до 94% и защиту IP67, что позволяет работать в пыльных и влажных условиях. Корпус размером 252×90×43,8 мм подходит для наружного монтажа. Применяется в промышленном и уличном LED-освещении, светильниках для теплиц и архитектурной подсветке.
Технические характеристики
| Модель | HLG-320H-C2800DA |
| Максимальный выходной ток | 2,8 А |
| КПД (тип.) | 94 % |
| Пусковой ток | 70A (cold start, width=1200μs at 50% Ipeak) at 230VAC, per NEMA410 |
| Упаковка | 8pcs/16kg/0.92CUFT |
| MTBF | 1847.6K hrs min (Telcordia SR-332), 182.3K hrs min (MIL-HDBK-217F at 25°C) |
| Вес | 1.88kg |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G, 12min/cycle, 72min each along X,Y,Z axes |
| Размеры | 252*90*43.8mm (L*W*H) |
| Время установки | 1000ms/115VAC, 500ms/230VAC |
| ЭМС излучение | Compliance to BS EN/EN55015, BS EN/EN61000-3-2 Class C (@ load >=50%); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; light industry level (surge immunity Line-Earth 4KV, Line-Line 2KV); EAC TP TC 020 |
| Dal standards | Compliance to IEC62386-101,102 (207 by request) for DAType only |
| Макс. темп. корпуса | +85°C |
| Ток AC типовой | 3.5A/115VAC, 1.65A/230VAC, 1.45A/277VAC |
| Тип. КПД | 94% |
| Ток утечки | <0.75mA/277VAC |
| Опции функций | DALI control technology (DA type), IP67, built-in smart timer dimming function |
| Коэфф. мощности тип. | PF>=0.98/115VAC, PF>=0.95/230VAC, PF>=0.92/277VAC at full load |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent; GB19510.1, GB19510.14, EAC TP TC 004, IP65 or IP67 approved |
| Температурный коэффициент | ±0.03%/°C (0~50°C) |
| Рабочая влажность | 20~95% RH non-condensing |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2KVAC, O/P-FG:1.5KVAC |
| Ac input frequency | 47~63Hz |
| Выходная мощность номин. | 319.2W |
| Рабочий диапазон температур | Tcase=-40~+85°C |
| Диап. вх. напр. | 90~305VAC, 127~417VDC |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25°C / 70% RH |
| Выходной ток номин. | 2800mA |
| Пульсации вых. тока | 5.0% max at rated current |
| Storage temp humidity | -40~+80°C, 10~95% RH |
| Область пост. тока | 57~114V |
| Защита от перенапр. | 436~460V (shut down and latch off, re-power on to recover) |
| Напряжение холостого хода макс. | 118V |
| Допуск выходного тока | ±5% |
| Защита от КЗ | Constant current limiting, recovers automatically after fault condition removed |
| Суммарный коэффициент гармоник | THD<20% (@ load>=50%/115VAC, 230VAC; @ load>=70%/277VAC) |
| Диапазон регулировки вых. тока | 1400~2800mA |
| Защита от перегрева | Shut down and latch off, re-power on to recover |
