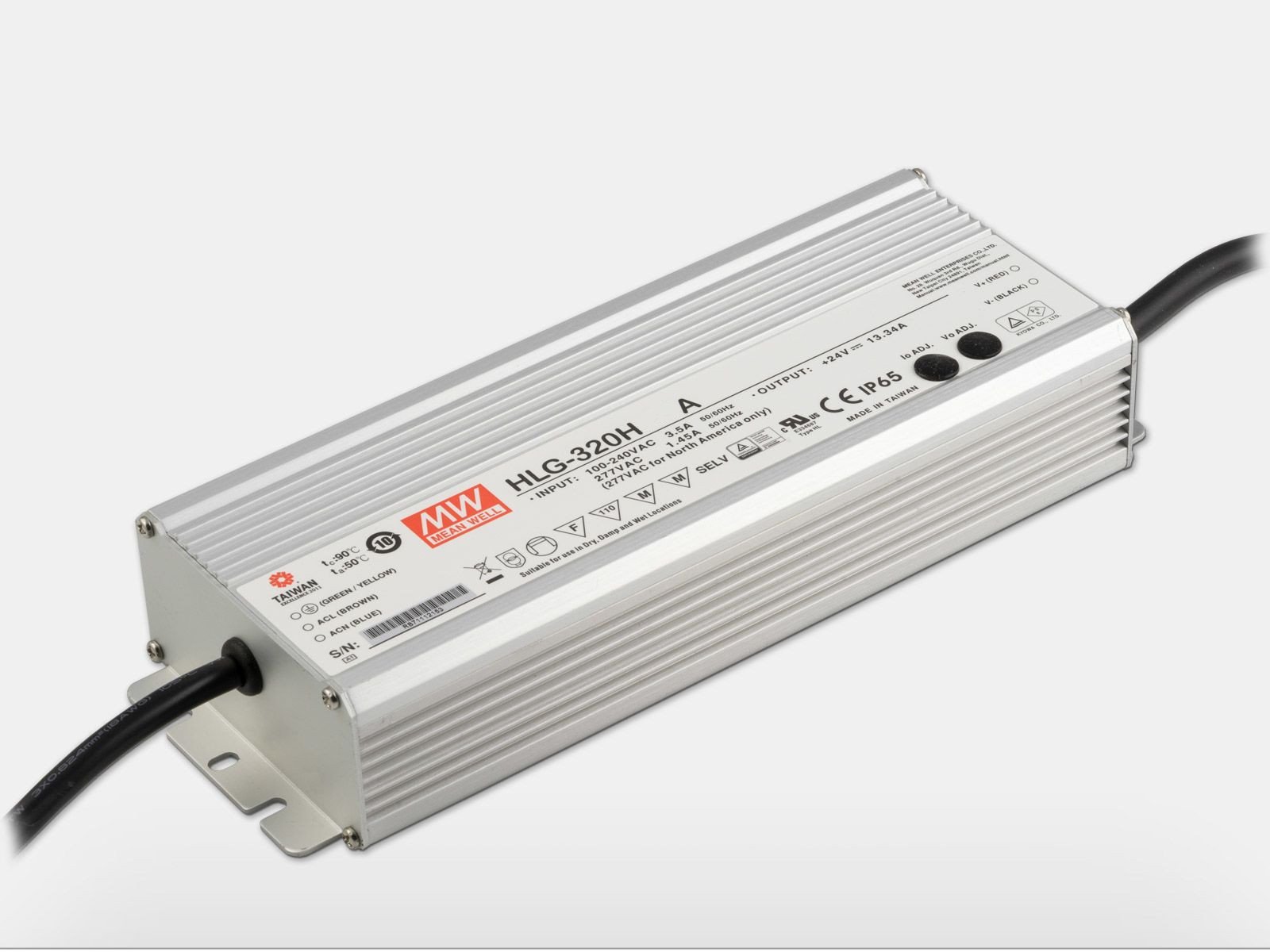

Источник питания HLG-320H-30A
У поставщика
У поставщиков
12 шт.
Норм. уп.: 8
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 938,15 |
| от 2 | 6 862,17 |
| от 3 | 6 775,20 |
| от 4 | 6 693,01 |
| от 5 | 6 606,05 |
Склад 16
В наличии:3 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 363,90 |
Склад 39
В наличии:1 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 728,75 |
| от 2 | 6 488,62 |
| от 4 | 6 414,97 |
Описание
Источник питания HLG-320H-30A производства MEAN WELL представляет собой мощный AC/DC преобразователь, предназначенный для светодиодных систем и промышленного оборудования. Модель обеспечивает стабильное выходное напряжение 30 В и относится к серии HLG-320H, известной высокой эффективностью и защитой от перегрузок. Устройство отличается компактным корпусом с активным корректором коэффициента мощности (PFC) и подходит для применения в наружном освещении, рекламных вывесках и автоматизации.
Технические характеристики
| MTBF | 157.1K hrs min. MIL-HDBK-217F (25℃) |
| Тип | A |
| Модель | HLG-320H-30A |
| Серия | HLG-320H |
| Охлаждение | fanless design, free air convection |
| Упаковка | 1.88Kg; 8pcs/16Kg/0.92CUFT |
| Функция | Io and Vo adjustable through built-in potentiometer |
| Тип монтажа | indoor/outdoor installation |
| Степень IP | IP65 |
| Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Размеры | 252*90*43.8mm (L*W*H) |
| Описание | 320W Constant Voltage + Constant Current LED Driver |
| Ном. мощность | 321W |
| ЭМС излучение | Compliance to EN55015, EN55032 (CISPR32) Class B, EN61000-3-2 Class C (@ load≥50%); EN61000-3-3, GB17743 and GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge immunity Line-Earth 4KV, Line-Line 2KV), EAC TP TC 020 |
| Working temp | Tcase= -40 ~ +90℃ |
| Корпус | 252*90*44 |
| Макс. темп. корпуса | Tcase= +90℃ |
| Ном. ток | 10.7A |
| Ток AC типовой | 3.5A / 115VAC, 1.65A / 230VAC, 1.45A / 277VAC |
| Ток утечки | <0.75mA / 277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Время нарастания | 2500ms, 80ms/115VAC; 500ms, 80ms/230VAC |
| Время удержания тип. | 15ms / 115VAC, 230VAC |
| Коэфф. мощности тип. | PF≥0.98/115VAC, PF≥0.95/230VAC, PF≥0.94/277VAC @ full load |
| Станд. безоп. | UL8750(type "HL"), CSA C22.2 No. 250.0-08; EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13, EN62384 independent; GB19510.1, GB19510.14; IP65 or IP67 (except for HLG-320H C-type); J61347-1, J61347-2-13 (except for B, AB, C and D-type), EAC TP TC 004; KC61347-1, KC61347-2-13 (except for AB, C-type) approved |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Current adj range | 5.35 ~ 10.7A |
| Выходное DC напряжение | 30V |
| Диапазон регулировки напряжения | 26 ~ 32V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 3.75KVAC, I/P-FG: 2KVAC, O/P-FG: 1.5KVAC |
| Пусковой ток типовой | COLD START 70A (twidth=1010μs measured at 50% Ipeak) at 230VAC; Per NEMA 410 |
| Диап. вх. напр. | 90 ~ 305VAC, 127 ~ 431VDC |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25℃ / 70% RH |
| Макс. пульсации и шум | 200mVp-p |
| Тип. КПД 230 В AC | 94% |
| КПД Тип. 277В | 94.5% |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Storage temp humidity | -40 ~ +80℃, 10 ~ 95% RH |
| Область пост. тока | 15 ~ 30V |
| Защита от перегрузки по току | 95 ~ 108%, Constant current limiting, recovers automatically after fault condition is removed |
| Защита от перенапр. | 33 ~ 37V, Shut down and latch off o/p voltage, re-power on to recover |
| Тип упаковки | Штучный товар |
| Защита от КЗ | Hiccup mode, recovers automatically after fault condition is removed |
| Суммарный коэффициент гармоник | THD<20% (@ load≥50% / 115VAC, 230VAC; @ load≥75% / 277VAC) |
| Защита от перегрева | Shut down and latch off o/p voltage, re-power on to recover |
| Описание (англ.) | AC/DC LED Power Supply 321W Single 5-Pin |
| Макс. БП на автомат 16А | 1 unit (circuit breaker of type B) / 2 units (circuit breaker of type C) at 230VAC |
| Выходное напряжение, В | 30 |
| Мощность, Вт | 320 |
