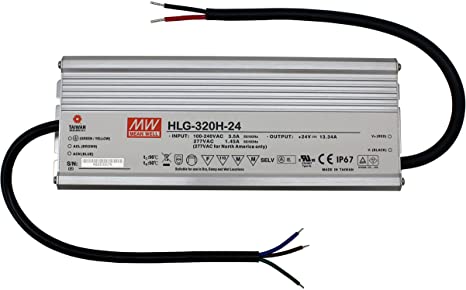

Источник питания HLG-320H-24
У поставщика
У поставщиков
242 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:219 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8 794,68 |
| от 2 | 8 502,18 |
| от 3 | 8 408,79 |
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 855,54 |
| от 2 | 7 770,57 |
| от 3 | 7 673,34 |
| от 4 | 7 581,42 |
| от 5 | 7 484,18 |
Описание
Источник питания MEAN WELL HLG-320H-24 — мощный AC/DC преобразователь на 320 Вт с выходным напряжением 24 В и током до 13,34 А. Модель выполнена в алюминиевом корпусе со степенью защиты IP67, имеет КПД 94% и поддерживает регулировку потенциометром в диапазоне 12–24 В. Подходит для наружного LED-освещения, промышленной автоматики и систем видеонаблюдения.
Технические характеристики
| Серия | HLG-320H |
| Модель | HLG-320H-24 |
| Выходное напряжение, В | 24 |
| Выходное напряжение | 24 В |
| Максимальный выходной ток | 13,34 А |
| Мощность | 320,16 Вт |
| КПД | 94 |
| Пусковой ток | COLD START 70A (twidth=1010us measured at 50% Ipeak) at 230VAC |
| Время удержания | 15ms at full load 230VAC / 115VAC |
| Материал корпуса | Алюминий |
| Упаковка | 1.88Kg; 8pcs/16Kg/0.92CUFT |
| Рабочая температура | -40...+90 |
| Степень защиты (IP) | IP67 |
| MTBF | 157.1K hrs min. MIL-HDBK-217F (25℃) |
| Регулировка | Регулировка потенциометром |
| Ширина | 90 |
| Высота | 43.8 |
| Длина | 252 |
| Вес | 1.88 |
| Охлаждение | Free air convection |
| Гарантия | 84 |
| Степень IP | IP67 / IP65 |
| Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Переменный ток | 3.5A / 115VAC, 1.65A / 230VAC, 1.45A / 277VAC |
| Размеры | 252*90*43.8mm (L*W*H) |
| Описание | 320W Single Output Switching Power Supply |
| Вых. ток | 13.34 |
| Ном. мощность | 320.16W |
| ЭМС излучение | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (>=50% load); EN61000-3-3 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria B |
| Коэф. мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.94/277VAC at full load |
| Вх. напряжение AC, В | 90 |
| Вх. AC напр. 2 | 305 |
| Вх. напряжение DC, В | 127 |
| Вх. напряжение DC 2, В | 431 |
| Вых. напр. до | 24 |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <0.75mA / 277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Время нарастания | 2500ms, 80ms / 115VAC; 500ms, 80ms / 230VAC at full load |
| Функция диммирования | Three in one dimming function (1~10Vdc or PWM signal or resistance) |
| Вых. напр. от | 12 |
| Станд. безоп. | UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent, IP65 or IP67 (except for HLG-320H C type), J61347-1, J61347-2-13 (except for HLG-320H C type) approved |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Current adj range | 6.67 ~ 13.34A |
| КПД 230 В AC | 94% |
| КПД при 277В AC | 94.5% |
| Диапазон регулировки напряжения | 21 ~ 26V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 3.75KVAC, I/P-FG: 2KVAC, O/P-FG: 1.5KVAC |
| Диап. вх. напр. | 90 ~ 305VAC, 127 ~ 431VDC |
| Раб. температура | -40 ~ +70℃ |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25℃ / 70% RH |
| Макс. пульсации и шум | 150mVp-p |
| Область пост. тока | 12 ~ 24V |
| Защита от перегрузки по току | 95 ~ 108%, Constant current limiting, recovers automatically after fault condition is removed |
| Защита от перенапр. | 27 ~ 33V, Shut down and latch off o/p voltage, re-power on to recover |
| Защита от КЗ | Hiccup mode, recovers automatically after fault condition is removed |
| Суммарный коэффициент гармоник | THD< 20% when output loading >= 50% at 115VAC/230VAC input and output loading >= 75% at 277VAC input |
| Защита от перегрева | Shut down and latch off o/p voltage, re-power on to recover |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Макс. входное напряжение AC, В | 305 |
| Макс. входное напряжение DC, В | 431 |
| Мин. входное напряжение AC, В | 90 |
| Мин. входное напряжение DC, В | 127 |
