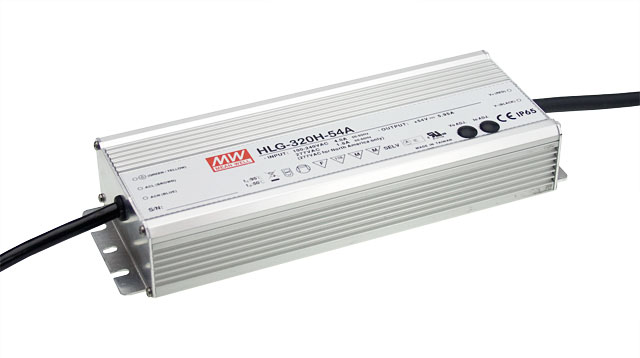

Источник питания HLG-320H-12

Name: Источник питания HLG-320H-12
Brand: MEAN WELL
SKU: 2012
Price: 8884.98 RUB
Availability: InStock

Артикул:2012

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники напряжения

Ед. изм.шт

У поставщиков

1 шт.

Норм. уп.: 8

Цены поставщиков

Склад 13

В наличии:1 шт

Срок поставки: до недели

Норм. уп.: 8

Кол-во, шт.	Цена, ₽
от 1	8 884,98
от 2	8 812,75
от 3	8 724,30
от 4	8 610,18
от 5	8 449,34

Описание

Источник питания MEAN WELL HLG-320H-12 — это мощный AC/DC преобразователь с выходным напряжением 12 В и током до 22 А. Модель выполнена в герметичном алюминиевом корпусе со степенью защиты IP67 и КПД 91%. Подходит для наружного LED-освещения, промышленной автоматики и систем безопасности.

Технические характеристики

Серия	HLG-320H
Модель	HLG-320H-12
Выходное напряжение, В	12
Максимальный выходной ток	22 А
Мощность	264 Вт
КПД	91
Материал корпуса	Алюминий
Упаковка	1.88Kg; 8pcs/16Kg/0.92CUFT
Рабочая температура	-40...+90
Степень защиты (IP)	IP67
MTBF	157.1K hrs min. MIL-HDBK-217F (25℃)
Ширина	90
Высота	43.8
Длина	252
Вес	1.88
Охлаждение	Free air convection
Материал	Алюминий
Тип монтажа	Chassis mount
Гарантия	84
Степень IP	IP67 / IP65
Вибрация	10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes
Размеры	2529043.8mm (LWH)
Описание	320W Single Output Switching Power Supply
Каналов	1
Вых. ток	22
Ном. мощность	264W
ЭМС излучение	Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (>=50% load); EN61000-3-3
Помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria B
Ток AC типовой	3.5A/115VAC, 1.65A/230VAC, 1.45A/277VAC
Вх. напряжение AC, В	90
Вх. AC напр. 2	305
Вх. напряжение DC, В	127
Вх. напряжение DC 2, В	431
Вых. напр. до	12
Входной разъем	SJTW 18AWG×3C cable
Ток утечки	<0.75mA / 277VAC
Рег. линии	±0.5%
Рег. нагрузки	±2.0%
Время нарастания	2500ms, 80ms/115VAC; 500ms, 80ms/230VAC at full load
Функция диммирования	Three in one dimming (1~10Vdc or PWM signal or resistance) - B type
Время удержания тип.	15ms at full load 230VAC/115VAC
Вых. напр. от	6
Выходной разъем	SJTW 14AWG×2C cable
Коэфф. мощности тип.	PF>0.98/115VAC, PF>0.95/230VAC, PF>0.94/277VAC at full load
Станд. безоп.	UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent, IP65 or IP67 (except for HLG-320H C type), J61347-1, J61347-2-13 (except for HLG-320H C type) approved
Температурный коэффициент	±0.03%/℃ (0 ~ 50℃)
Рабочая влажность	20 ~ 95% RH non-condensing
Current adj range	11 ~ 22A
Выходное DC напряжение	12V
Диапазон регулировки напряжения	10.8 ~ 13.5V
Допуск напряжения	±3.0%
Выдерживаемое напр.	I/P-O/P:3.75KVAC, I/P-FG:2KVAC, O/P-FG:1.5KVAC
Пусковой ток типовой	COLD START 70A (twidth=1010us measured at 50% Ipeak) at 230VAC
Диап. вх. напр.	90 ~ 305VAC, 127 ~ 431VDC
Раб. температура	-40 ~ +70℃
Сопр. изоляции	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH
Макс. пульсации и шум	150mVp-p
Тип. КПД 230 В AC	91%
КПД Тип. 277В	91.5%
Диапазон вх. частоты	47 ~ 63Hz
Область пост. тока	6 ~ 12V
Защита от перегрузки по току	95 ~ 108%, constant current limiting, recovers automatically after fault condition is removed
Защита от перенапр.	14 ~ 17V, shut down and latch off o/p voltage, re-power on to recover
Защита от КЗ	Hiccup mode, recovers automatically after fault condition is removed
Суммарный коэффициент гармоник	THD<20% when output loading >=50% at 115VAC/230VAC input and output loading >=75% at 277VAC input
Защита от перегрева	Shut down and latch off o/p voltage, re-power on to recover
Температура и влажность хранения	-40 ~ +80℃, 10 ~ 95% RH
Каналы	1
Макс. входное напряжение AC, В	305
Макс. входное напряжение DC, В	431
Мин. входное напряжение AC, В	90
Мин. входное напряжение DC, В	127
