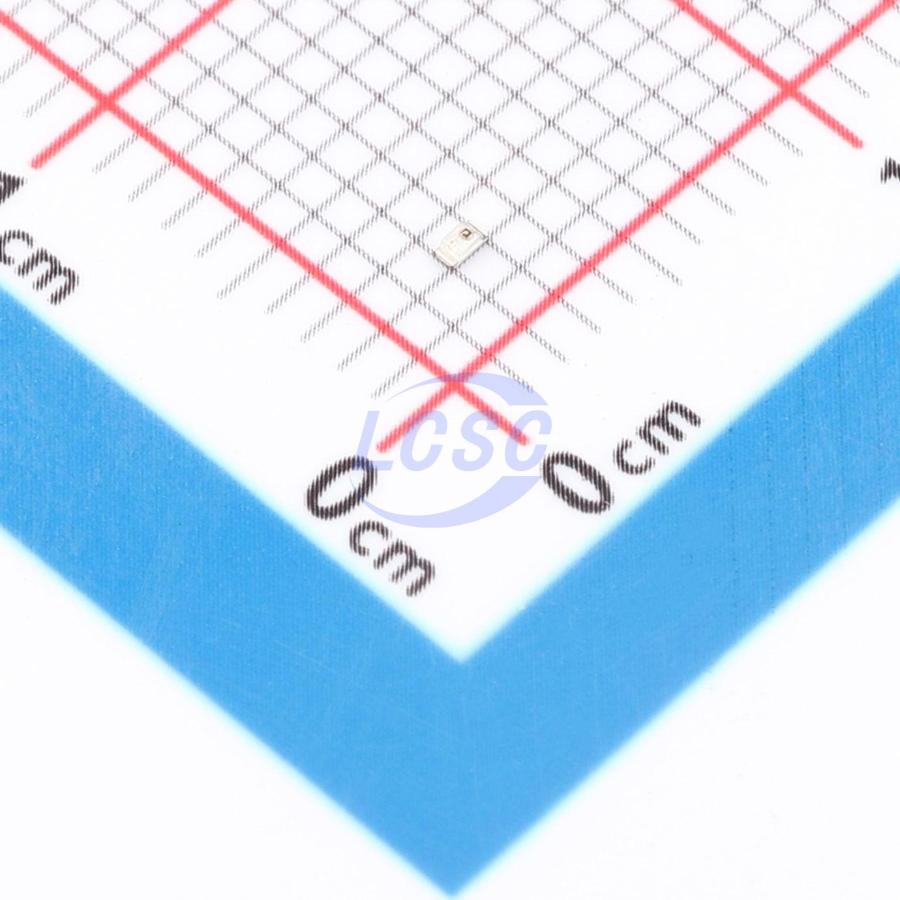

Светодиод smd 1.05х0.55x0.4мм/красный/631нм/40мкд при 5мА/прозрачный/2v/130°
У поставщика
ПроизводительHongli
У поставщиков
6 000 шт.
Норм. уп.: 6000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,47 ₽
Сумма735,00 ₽
+ доплата 490,00 ₽
В наличии6 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
от 844 — 1,24 ₽ (−16%)
Заказ со склада «Склад 13» с этой позицией — 735,00 ₽. До заказа без доплаты не хватает 16 565,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
500 шт · Склад 13 · 735,00 ₽
Описание
Светодиод SMD от Hongli в миниатюрном корпусе 0402 (1,05×0,55×0,4 мм). Излучает красный свет с длиной волны 631 нм, яркость — 40 мкд при токе 5 мА и напряжении 2 В, угол свечения 130°. Подходит для индикации в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| RoHS | Да |
| Цвет | Красный |
| Статус | Mass production |
| ЭСР HBM | 2000V |
| Корпус | 0402 |
| Тип монтажа | SMD |
| Тип линзы | Water Clear |
| Упаковка | 6000pcs/reel |
| Размеры | 1.05 x 0.55 x 0.4 mm |
| Срок хранения | 24 months |
| Описание | Red SMD LED, AlGaInP, water clear lens |
| Артикул | HL-PYT-1005S9AC-04 |
| Материал кристалла | AlGaInP |
| Bin forward voltage | J: 1.7-1.8V; K: 1.8-1.9V; Индуктивность: 1.9-2.0V; M: 2.0-2.1V; N: 2.1-2.2V; O: 2.2-2.3V |
| Макс. прямой ток | 20mA |
| Макс. прямое напряжение | 2.3V |
| Мин. прямое напряжение | 1.7V |
| Типовое прямое напряжение | 2.0V |
| Макс. обратный ток | 10µA |
| Макс. обратное напряжение | 5V |
| Макс. рассеиваемая мощность | 46mW |
| Bin luminous intensity | C: 20-35mcd; D: 35-50mcd; E: 50-70mcd |
| Мин. сила света | 20mcd |
| Типовая сила света | 40mcd |
| Макс. пиковый импульсный ток | 100mA |
| Bin dominant wavelength | F: 626-629nm; G: 629-632nm; H: 632-635nm |
| Доминирующая длина волны макс. | 636nm |
| Доминирующая длина волны мин. | 626nm |
| Доминирующая длина волны тип. | 631nm |
| Макс. температура ручной пайки | 350°C |
| Макс. время ручной пайки | 5s |
| Макс. темп. хр. | +100°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Hand soldering max times | 1 |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reflow soldering temp max | 260°C |
| Время оплавления, макс. | 10s |
| Угол обзора 2θ½ | 130° |
| Уровень чувствительности к влаге | Level 3 |
| Макс. количество оплавлений | 2 |
| Условия пикового импульсного тока | 1/10 duty cycle, 0.1ms pulse width |
| Описание (англ.) | Light-emitting diode SMD 1.05х0.55x0.4mm/Red/40mCd @ 5mA/2v/ 130° |
| Условия измерения прямого напряжения | IF=5mA |
| Условия испытания обратного напряжения | VR=5V |
| Условия измерения силы света | IF=5mA |
| Условие измерения доминирующей длины волны | IF=5mA |
