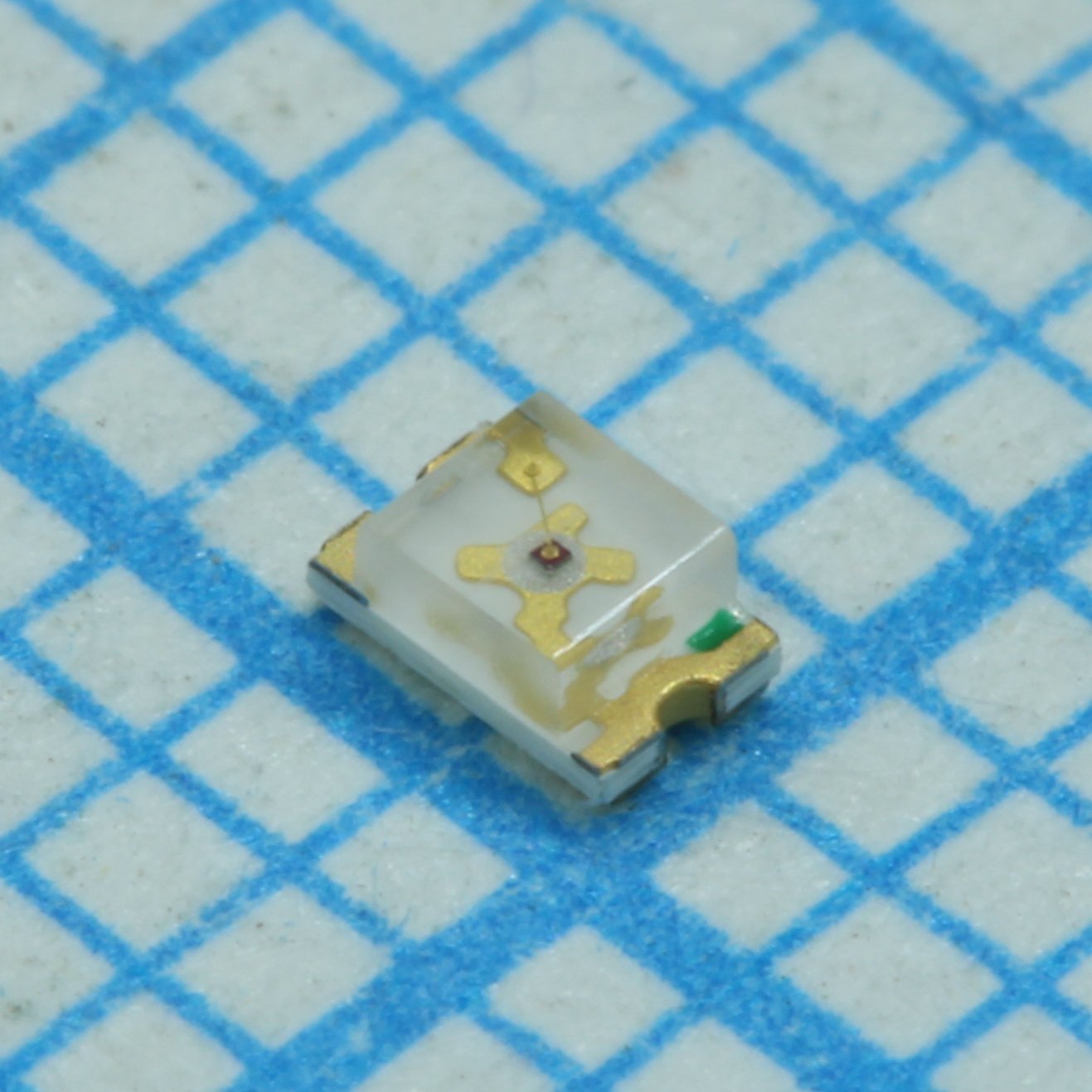

Светодиод smd 2х1,25мм/красный/625нм/210-270мкд/прозрачный/140°
У поставщика
ПроизводительHongli
У поставщиков
3 404 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:3 404 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 278 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,50 |
| от 751 | 2,01 |
| от 1 501 | 1,62 |
| от 4 000 | 1,35 |
| от 8 000 | 1,20 |
Описание
Светодиод SMD от Hongli в миниатюрном корпусе 0805 (2х1,25 мм). Излучает красный свет с длиной волны 625 нм и яркостью до 270 мкд, угол свечения — 140°. Подходит для индикации в бытовой электронике и компактных световых табло.
Технические характеристики
| Цвет | Красный |
| ЭСР HBM | 2000V |
| Корпус | 0805 |
| Тип монтажа | SMD |
| Тип линзы | Water Clear |
| Упаковка | 3000pcs/reel |
| Размеры | 3.00 x 1.20 x 0.90 mm |
| Описание | SMD LED, red, 2x1.25mm, AlGaInP, water clear |
| Артикул | HL-PSC-2012S35FC |
| Материал кристалла | AlGaInP |
| Соотв. RoHS | Да |
| Reel dimensions | 178.00 ± 0.50 mm |
| Допуск размера | ±0.1mm |
| Макс. прямой ток | 30 mA |
| Макс. прямое напряжение | 2.4V |
| Мин. прямое напряжение | 1.8V |
| Макс. обратный ток | 10 µA |
| Макс. обратное напряжение | 5V |
| Макс. рассеиваемая мощность | 72 mW |
| Время оплавления | 10 sec |
| Reliability life test | Ta=25°C, IF=20mA, 1000 hrs |
| Мин. сила света | 210 mcd |
| Типовая сила света | 270 mcd |
| Доминирующая длина волны макс. | 627 nm |
| Доминирующая длина волны мин. | 617 nm |
| Hand soldering temp max | 300°C |
| Hand soldering time max | 3 sec |
| Макс. темп. хр. | +100°C |
| Мин. темп. хр. | -40°C |
| Viewing angle tolerance | ±10° |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Hand soldering max times | 1 |
| Пиковый прямой ток макс. | 140 mA |
| Допуск прямого напр. | ±0.1V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Reflow soldering temp max | 260°C |
| Viewing angle 2theta half | 140° |
| Уровень чувствительности к влаге | Level 4 |
| Макс. количество оплавлений | 3 |
| Luminous intensity tolerance | ±10% |
| Reliability low temp storage | -40°C, 1000 hrs |
| Описание (англ.) | 2012 Lighting LED Red / 625nm / water clear / 270mcd |
| Reliability high temp storage | 100°C, 1000 hrs |
| Reliability temperature cycle | -40°C to +100°C, 100 cycles |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/10 duty cycle, 0.1ms pulse width |
| Reverse voltage test condition | VR=5V |
| Dominant wavelength test condition | IF=20mA |
| Reliability high temp high humidity | 85°C/85%RH, 1000 hrs |
