Светодиод smd 3,2х1,6мм/красный/630нм/90-120мкд/1.8-2.4v, If=20mA/прозрачный/130°
У поставщика
ПроизводительHongli
КатегорияМощные светодиоды
У поставщиков
90 918 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:90 772 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 234 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,97 |
| от 587 | 2,44 |
| от 1 174 | 2,00 |
| от 2 348 | 1,68 |
| от 4 000 | 1,50 |
Склад 39
В наличии:146 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,39 |
| от 1 678 | 1,92 |
| от 2 845 | 1,67 |
| от 4 668 | 1,46 |
| от 7 805 | 1,32 |
Описание

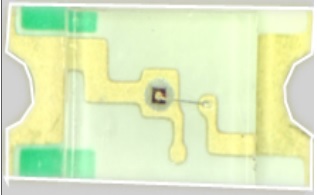

Светодиод SMD от Hongli в миниатюрном корпусе 1206 (3,2х1,6 мм). Излучает красный свет с длиной волны 630 нм, работает при напряжении 1,8–2,4 В и токе 20 мА. Угол обзора 130° и прозрачная линза обеспечивают равномерное свечение. Подходит для индикации в бытовой электронике и промышленной автоматике.
Технические характеристики
| RoHS | Да |
| Цвет | Красный |
| Тип монтажа | SMD |
| Тип линзы | Water Clear |
| Упаковка | Tape and reel, 3000 pcs/reel |
| Размеры | 3.2mm x 1.6mm x 1.05mm |
| Артикул | HL-PC-3216S9AC |
| Корпус | 1206 |
| Тестовый ток | 20mA |
| Материал чипа | AlGaInP |
| Тип компонента | светодиод |
| Рейтинг ЭСР HBM | 2000V |
| Рассеиваемая мощность | 72mW |
| Типовой угол обзора | 140° |
| Макс. прямой ток | 30mA |
| Макс. прямое напряжение | 2.4V |
| Мин. прямое напряжение | 1.8V |
| Макс. обратный ток | 10µA |
| Макс. обратное напряжение | 5V |
| Forward current peak | 140mA |
| Примечание | t=0.68mm |
| Soldering reflow time | 10 seconds |
| Мин. сила света | 90mcd |
| Типовая сила света | 120mcd |
| Доминирующая длина волны макс. | 636nm |
| Доминирующая длина волны мин. | 626nm |
| Доминирующая длина волны тип. | 630nm |
| Soldering hand time max | 3 seconds |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40°C to +100°C |
| Уровень чувствительности к влаге | 4 |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Red LED Indication - Discrete 2.4V 1206 |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/10 duty cycle, 0.1ms pulse |
| Reverse current test condition | VR=5V |
| Soldering hand temperature max | 300°C |
| Viewing angle measurement error | ±10° |
| Soldering reflow temperature max | 260°C |
| Luminous intensity test condition | IF=20mA |
