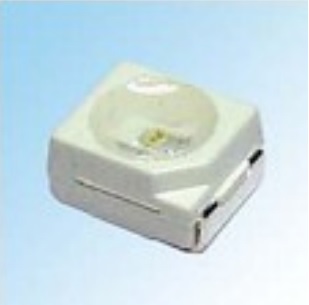

Светодиод smd 3,5х2,8мм/синий/469нм/350мкд/3.1v, If=30мА 120°
У поставщика
ПроизводительHongli
У поставщиков
338 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:338 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 506 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,37 |
| от 1 106 | 1,08 |
| от 2 000 | 0,85 |
| от 6 000 | 0,69 |
| от 10 000 | 0,61 |
Описание
Светодиод SMD от Hongli в корпусе 3528. Излучает синий свет с длиной волны 469 нм, яркость составляет 350 мкд при напряжении 3.1 В и токе до 30 мА. Угол обзора — 120°. Подходит для индикации в бытовой электронике и декоративной подсветки.
Технические характеристики
| Цвет | Синий |
| ЭСР HBM | 1000V |
| Корпус | 3528 |
| Тип монтажа | SMD |
| Тип линзы | Water Clear |
| Упаковка | 2000pcs/reel |
| Размеры | 3.50 x 2.80 x 1.90 mm |
| Описание | Blue SMD LED, InGaN on substrate, PLCC-2 package |
| Артикул | HL-A-3528H203BC-S1-13HL |
| Производитель | Hongli Zhihui Group Co., Ltd. |
| Материал кристалла | InGaN |
| Соотв. RoHS | Да |
| Допуск размера | ±0.15mm |
| Макс. прямой ток | 30mA |
| Макс. прямое напряжение | 3.4V |
| Мин. прямое напряжение | 2.8V |
| Типовое прямое напряжение | 3.1V |
| Макс. обратный ток | 10uA |
| Макс. обратное напряжение | 5V |
| Темп. хранения | -40°C ~ +100°C |
| Макс. прямой ток | 60mA |
| Раб. температура | -40°C ~ +85°C |
| Макс. рассеиваемая мощность | 102mW |
| Время оплавления | 10 sec |
| Reliability life test | Ta=25°C, IF=20mA, 1000Hrs |
| Мин. сила света | 270mcd |
| Типовая сила света | 350mcd |
| Доминирующая длина волны макс. | 474nm |
| Доминирующая длина волны мин. | 464nm |
| Доминирующая длина волны тип. | 469nm |
| Hand soldering temp max | 300°C |
| Hand soldering time max | 3 sec |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Hand soldering max times | 1 |
| Макс. темп. перехода | 115°C |
| Допуск прямого напр. | ±0.1V |
| Reflow soldering temp max | 260°C |
| Viewing angle 2theta half | 120° |
| Уровень чувствительности к влаге | Level 4 |
| Макс. количество оплавлений | 2 |
| Luminous intensity tolerance | ±10% |
| Reliability low temp storage | -40°C, 1000Hrs |
| Описание (англ.) | Blue LED Indication - Discrete 3.4V SMD3528-2P |
| Dominant wavelength tolerance | ±1nm |
| Reliability high temp storage | 100°C, 1000Hrs |
| Reliability temperature cycle | -40°C ~ +120°C, 100 cycles |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/10 duty cycle, 0.1ms pulse width |
| Reverse current test condition | VR=5V |
| Luminous intensity test condition | IF=20mA |
| Dominant wavelength test condition | IF=20mA |
| Reliability high temp high humidity | 85°C/85%RH, IF=10mA, 1000Hrs |
