Сверхминиатюрное автомобильное реле 25А одна контактная группа-два направления катушка 12В 0.6Вт
У поставщика
ПроизводительHuike
У поставщиков
86 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:86 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,43 |
| от 20 | 48,99 |
| от 40 | 46,62 |
| от 79 | 44,71 |
| от 200 | 43,68 |
Описание

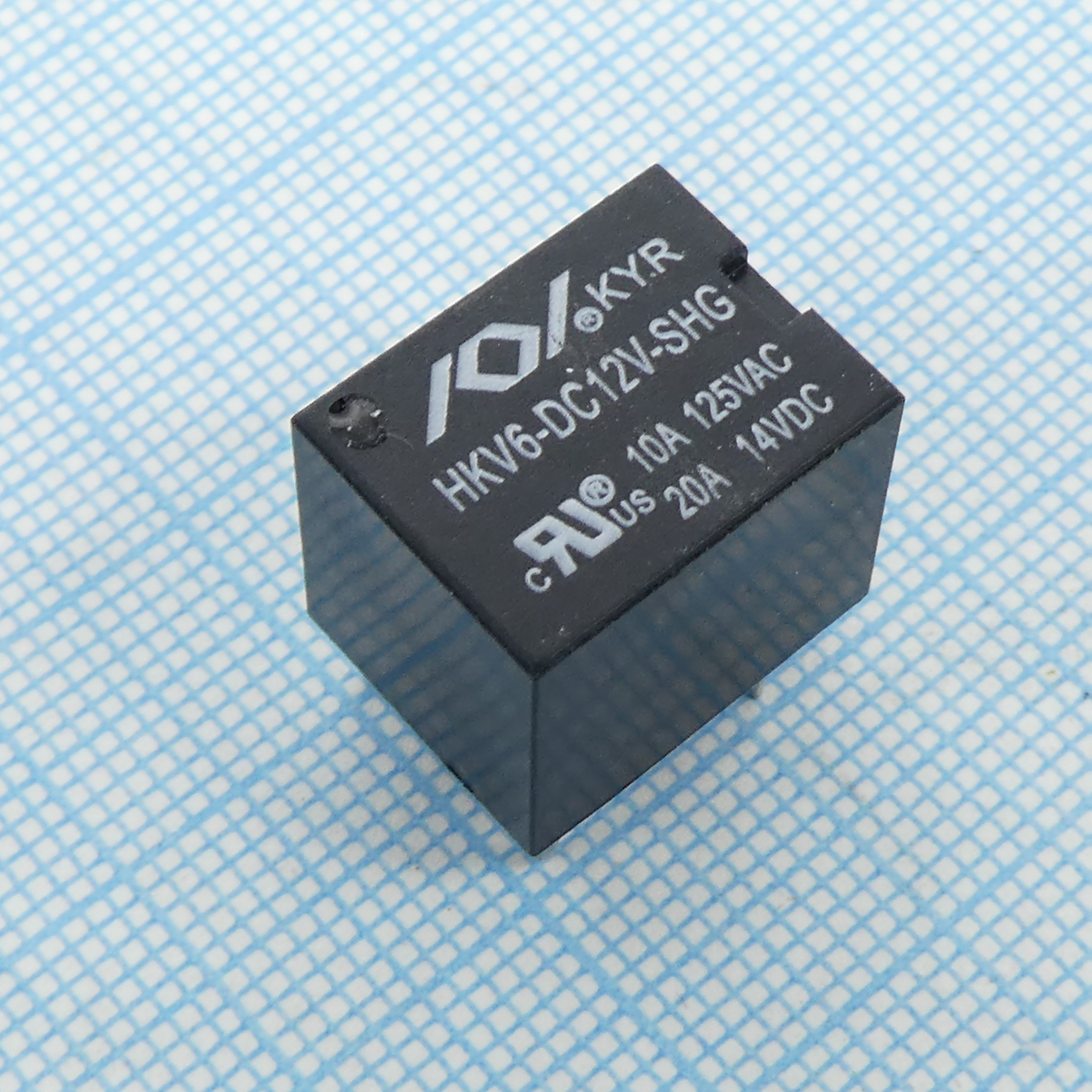

Huike HKV6-DC12V-SHG — сверхминиатюрное автомобильное реле с одной контактной группой на два направления (SPDT). Рассчитано на напряжение катушки 12 В постоянного тока и коммутацию тока до 20 А при мощности 0,6 Вт. Применяется в автомобильной электронике и системах управления транспортными средствами.
Технические характеристики
| Вес | Approx. 6g |
| Герметизация | Plastic Sealed Type |
| Влажность | 35% to 85% RH |
| Тип монтажа | PCB |
| Компонент | HKV6-DC12V-SHG |
| Мощность катушки | 0.6W |
| Размеры | 15.7 x 12.2 x 13.7 mm |
| Топология платы | 2.5±0.1 mm, 10.2±0.1 mm, 7.31 mm, 5.3 mm, 0.4 mm, 0.3 mm |
| Описание | Subminiature automotive relay, 25A, one contact group - two directions, coil 12V 0.6W |
| Выводы | PCB |
| Форма контакта | 1A1C |
| Время срабатывания | Max. 10ms |
| Время отпускания | Max. 5ms |
| Номин. контакта | 20A 14VDC / 5A 250VAC |
| Соотв. RoHS | Да |
| Сопр. катушки | 240Ω at 20°C ±10% |
| Электрический ресурс | 1x10^5 ops (30 ops/min) |
| Мех. ресурс | 1x10^7 ops (300 ops/min) |
| Стандарт безопасности | CUL |
| Материал контакта | Silver Alloy |
| Темп. диапазон | -40°C to +85°C |
| Сопр. контакта | 100mΩ at 1A 6VDC |
| Макс. рабочее напряжение | 7.80VDC |
| Макс. коммутируемая мощность | 280W / 1250VA |
| Мин. напряжение отпускания | 1.20VDC |
| Coil nominal voltage | 12VDC |
| Вибростойкость | 10 to 55Hz 1.5mm |
| Примечание | 12VDC 20A SPDT |
| Сопр. изоляции | 100MΩ at 500VDC |
| Макс. коммутируемый ток | 25A |
| Макс. коммутируемое напряжение | 250VAC / 16VDC |
| Max applicable voltage | 18.00VDC |
| Тип упаковки | Palette (палетта) |
| Удар функц. | 98m/s² (10g) |
| Reflow soldering temperature | max. 250°C |
| Ударопрочность разрушающая | 980m/s² (100g) |
| Эл. прочность катушка-контакты | 1000VAC 1min |
| Эл. прочность разомкнутых контактов | 500VAC 1min |
